外球面球轴承实际上是深沟球轴承的一种变型,特点是它的外圈外径表面为球面,可以配入轴承座相应的凹球面内起到调心的作用。此类轴承在设计上也具有一定调心性,易于安装,具有双重结构的密封装置,可以在恶劣的环境下工作。外球面轴承优先适用于要求设备及零部件简单的场合,例如用于 农业机械、运输系统或建筑机械上。
联系人:梁小燕
联系电话:0531-58766741 15910081993 QQ:591712607
网址:/
Email:jnyjtzc@
公司地址:济南市济洛路158号214室

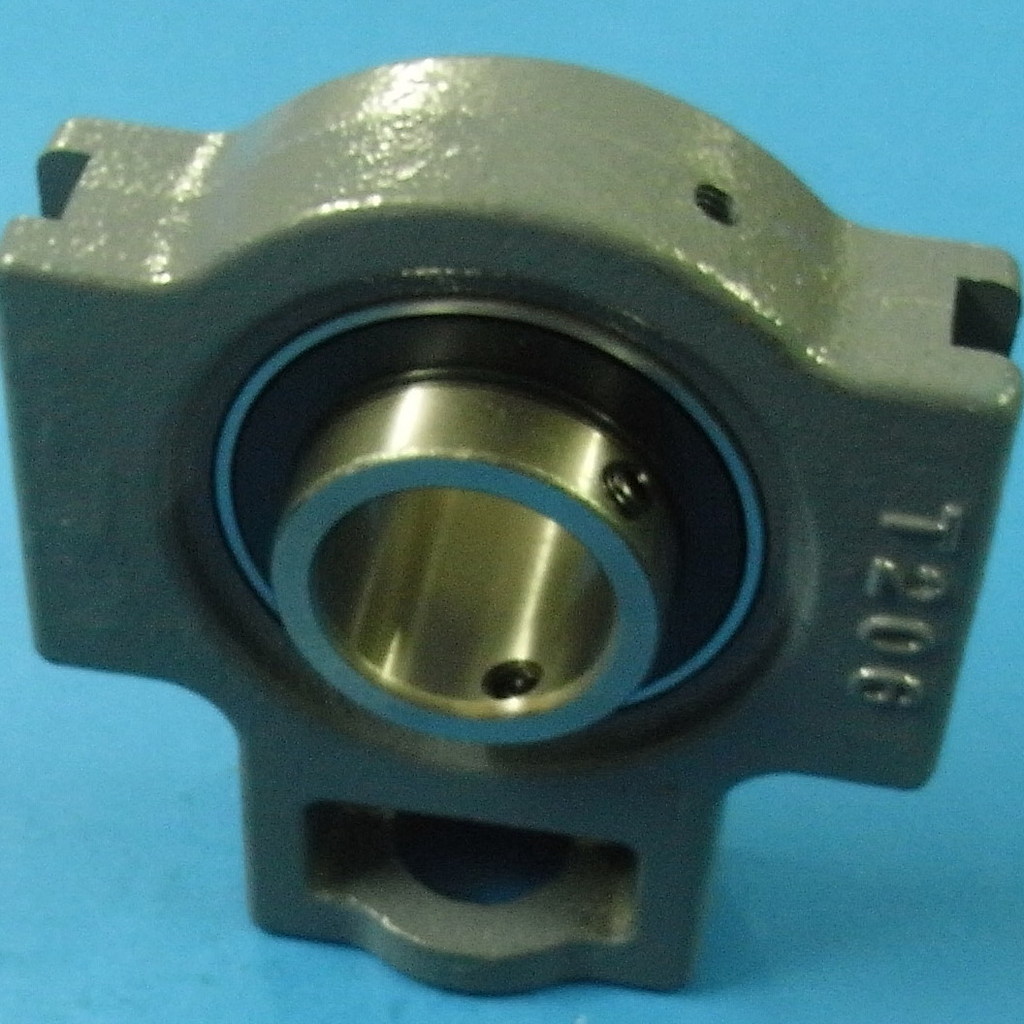

带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面,与带有球状内孔的进口轴承座安装在一起,结构形式多样,通用性和互换性好。同时,此类轴承在设计上也具有一定调心性,易于安装,具有双重结构的密封装置,可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座(P)、方形座(F)、凸台方形座(FS)、凸台圆形座(FC)、菱形座(FL)、环形座(C)、滑块座等(T)。

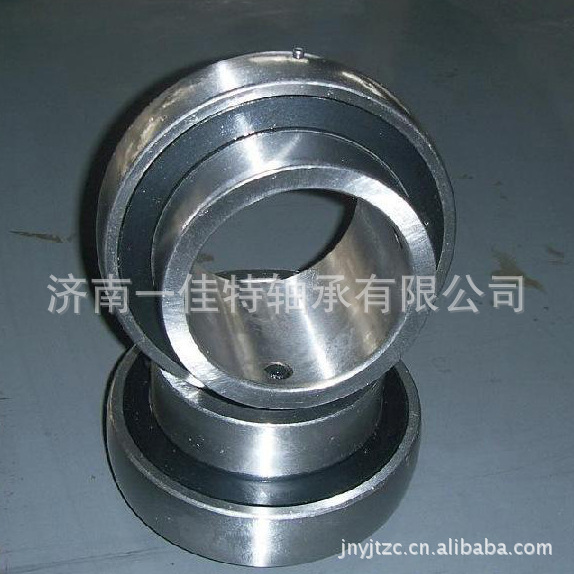

外球面球轴承实际上是深沟球轴承的一种变型,特点是它的外圈外径表面为球面,可以配入轴承座相应的凹球面内起到调心的作用。
外球面球轴承的基本性能与深沟球轴承应是相似的,但是由于这种轴承大都应用在比较粗糙的机械中,安装定位不够精确,轴与座孔的轴线对中性差,或是轴长而挠度大等的情况下,而且轴承本身精度也不够高,有的结构也比较粗糙,因此性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如:带顶丝的外球面球轴承应用于刚度差挠度大的通轴,这种轴承两面带密封圈,能严密防止污物侵入,出厂时巳装填适量的润滑剂,安装前不需清洗,不需补加润滑剂,轴承内圈凸出端上的顶丝螺钉在轴上紧固时.允许的轴向负荷不得超过额定动负荷的20%。
带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同,只是顶丝不在内圈上,而是在偏心套上。圆锥孔外球面球轴承的内孔为带1:12锥度的圆锥孔,可直接安装在锥形轴上,或借助紧定衬套安装在无轴肩光轴上,并可微调轴承游隙。
外球面轴承主要用来承受以径向负荷为主的径向与轴向联合负荷,一般不宜单独承受轴向负荷,此种轴承可以分别安装内圈(带全组滚子与保持器)和外圈。该种轴承不允许轴相对外壳有倾斜,在径向负荷任用下会产生附加轴向力。该种轴承轴向游隙的大小,对轴承能否正常工作关系很大,当轴向游隙过小时,温升较高;轴向游隙较大时,轴承容易损坏。故在安装和运转时要特别注意调整轴承的轴向游隙,必要时可以预过盈安装,以增加轴承的刚性。
带座外球面轴承分为轴承心和轴承座,在叫法上是以轴承心加上轴承座称呼,如带紧定螺钉外球面轴承UC205、配立式座称UCP205。带座外球面轴承由于具有很强的互换性,轴承心可以随意装配在同一规格不同形状的轴承座里。
带立式座外球面球轴承 带方形座外球面轴承 带菱形座外球面球轴承 带凸台圆形座外球面球轴承 带环形座外球面球轴承 带滑块座外球面球轴承 带悬吊式座外球面球轴承 带悬挂式座外球面球轴承 带可调菱形座外球面球轴承 带冲压座外球面球轴承 带其他座的外球面球轴承
外球面轴承的拆装
390000系列外球面轴承是通过偏心套将轴承内圈与轴固定,偏心套上的内六角螺钉起紧固作用。在维修中,不少机手不会拆装这种轴承,故有必要介绍一下拆装390000系列外球面轴承的技术要点和注意事项:
拆卸
1.先用内六角扳手松开轴承偏心套上的锁紧螺钉,然后用小铁棒插入顶盖偏心套上的沉孔,逆着轴的旋转方向打松偏心套。 2.旋松固定轴承座的螺栓。将轴承连同轴承座一起从轴上卸下。注意在拆轴一端的轴承座之前.应将轴另一端的轴承座螺栓松开,以免两端轴承相互别劲而损坏。
安装
1.往轴上安装轴承前,必须先拔下轴承外套的固定销,同时将轴颈表面打磨光滑干净,并在轴颈处涂油防锈兼润滑(允许轴承在轴上有稍微转动)。 2.在轴承座与轴承配合面涂润滑油,把轴承装入轴承座内。然后将装配好的轴承与轴承座一起套在轴上.推至所需位置处进行安装。 3.固定轴承座的螺栓先不要拧紧,要让轴承外套在轴承座内能转动。同样装好同一根轴上的另一端轴承和座,将轴转动几圈,让轴承本身自动找正位置后。再将轴承座螺栓紧固好。 4.装偏心套。先将偏心套套在轴承内套的偏心台阶上,并用手顺轴的旋转方向拧紧.然后再将小铁棍插入或顶住偏心套上的沉孔.用手锤顺轴的旋转方向敲击小铁棍.使偏心套安装牢固,最后锁紧偏心套上的内六角螺钉。
外球面轴承型号:
中国 NSK ASAHI NTN FYH FAG SKF
型号 型号 型号 型号 型号 型号 型号
UCP 205 UCP 205 UCP 205 UCP 205 UCP 205 P56205 SY 25 TF
UCP 206 UCP 206 UCP 206 UCP 206 UCP 206 P56206 SY 30 TF
UCP 207 UCP 207 UCP 207 UCP 207 UCP 207 P56207 SY 35 TF
UCP 208 UCP 208 UCP 208 UCP 208 UCP 208 P26208 SY 40 TF
UCP 209 UCP 209 UCP 209 UCP 209 UCP 209 P56209 SY 45 TF
UCP 210 UCP 210 UCP 210 UCP 210 UCP 210 P56210 SY 50 TF
UCP 211 UCP 211 UCP 211 UCP 211 UCP 211 P56211 SY 55 TF
UCP 212 UCP 212 UCP 212 UCP 212 UCP 212 P56212 SY 60 TF
UCP 213 UCP 213 UCP 213 UCP 213 UCP 213 P56213 SY 65 TF
UCP 214 UCP 214 UCP 214 UCP 214 UCP 214 P56214 SY J70 TG
UCP 215 UCP 215 UCP 215 UCP 215 UCP 215 P56215 SY J75 TG
UCP 216 UCP 216 UCP 216 UCP 216 UCP 216 P56216 SY J80 TG
UCP 217 UCP 217 UCP 217 UCP 217 UCP 217 P56217 SY J85 TG
UCP 218 UCP 218 UCP 218 UCP 218 UCP 218 P56218 SY J90 TG
UCF 205 UCF 205 UCF 205 UCF 205 UCF 205 F56205 FY 25 TF
UCF 206 UCF 206 UCF 206 UCF 206 UCF 206 F56206 FY 30 TF
UCF 207 UCF 207 UCF 207 UCF 207 UCF 207 F56207 FY 35 TF
UCF 208 UCF 208 UCF 208 UCF 208 UCF 208 F56208 FY 40 TF
UCF 209 UCF 209 UCF 209 UCF 209 UCF 209 F56209 FY 45TF
UCF 210 UCF 210 UCF 210 UCF 211 UCF 211 F56211 FY 55 TF
UCF 212 UCF 212 UCF 212 UCF 212 UCF 212 F56212 FY 60 TF
UCF 213 UCF 213 UCF 213 UCF 213 UCF 213 F56213 FY 65 TF
UCF 214 UCF 214 UCF 214 UCF 214 UCF 214 F56214 FY 70 TF
UCF 215 UCF 215 UCF 215 UCF 215 UCF 215 F56215 FY 75 TF
UCF 216 UCF 216 UCF 216 UCF 216 UCF 216 F56216 FY 80 TF
UCF 217 UCF 217 UCF 217 UCF 217 UCF 217 F56217 FY 85 TF
UCF 218 UCF 218 UCF 218 UCF 218 UCF 218 F56218 FY 90 TF
UCF L205 UCF L205 UCF L205 UCF L205 FL56205 FYTB25TF
UCF L206 UCF L206 UCF L206 UCF L206 FL56206 FYTB30TF
UCF L207 UCF L207 UCF L207 UCF L207 FL56207 FYTB35TF
UCF L208 UCF L208 UCF L208 UCF L208 FL56208 FYTB40TF
UCF L209 UCF L209 UCF L209 UCF L209 FL56209 FYTB45TF
UCF L210 UCF L210 UCF L210 UCF L210 FL56210 FYTB50TF
UCF L211 UCF L211 UCF L211 UCF L211 FL56211 FYTB55TF
UCF L212 UCF L212 UCF L212 UCF L212 FL56212 FYTB60TF
