类型简介:
带座外球面轴承是由外球面轴承（一种外圈外表面呈球面、内圈加宽、具有双层密封装置的深沟球轴承）与各种结构型式铸造轴承座（或钢板冲压轴承座）组合而成的轴承。
这种轴承结构紧凑、重量轻、体积小。它比相应尺寸装有剖分式轴承座的调心球轴承，有较大的承载能力和较高的极限转速。它具有良好的调心性能，允许调心角度最大可达±10°。对主机相关件的加工精度要求比较低。轴承内孔与轴之间常为间隙配合，可直接采用顶丝（紧定螺钉）、偏心套或紧定套使轴承与光轴在任意位置上紧固，安装、拆卸方便，特别适合有多支轴承、长轴、刚度小易变形的轴的主机使用。其中带顶丝轴承适用于旋转方向不变的场合，带紧定套轴承适用于旋转方向变化、且运转比前两种轴承平稳的场合。轴承具有可靠的密封装置，可以组织污物侵入轴承，防止轴承内润滑脂外溢。轴承内的润滑脂可保证轴承在一定期间内正常工作。必要时还可通过润滑油孔定期添加润滑油脂，使轴承保持良好润滑，长期使用。
结构描述:
特点特性：
外球面球轴承
将滚子轴承与轴承箱相组合，使其具有很高的实用性与可靠性
球轴承单元的轴承内部结构，与深沟轴承相同。除额定载荷与可靠性外，其它的功能也相同。
带座外球面球轴承
带座外球面球轴承组件，是将轴承、轴承箱及密封装置等进行小型化组合、作为组成机械的主要部分的组件进行了标准化，提高了通用性，易于使用的产品。
使用带座外球面球轴承组件，简化了机械的外围结构，因此，在安装及维护方面更加合理化，而且，由于具有调心性，可防止安装误差引起的力矩载荷。另外，由于易于安装于机台及侧壁，所以可用在框架结构体等所有的地方。
正因为具有上述特点，带座外球面球轴承组件的应用领域得以快速扩大，同时，也要求我们备有多种多样及各种性能的产品。
自动调心性
轴承的外周面和轴承箱的内周面为球面，具有调心性，可以修正机械的轴心位移或轴的弯曲
完全密封型
钢板制的挡油环和耐热耐油性的合成橡胶密封共同构成双重密封，可有效防止灰尘、湿气等的侵入
操作简单
可用锁紧螺钉、连接器等安装在单元的轴上，操作简单。已经封入润滑脂，安装后可立即运转
常用结构形式：

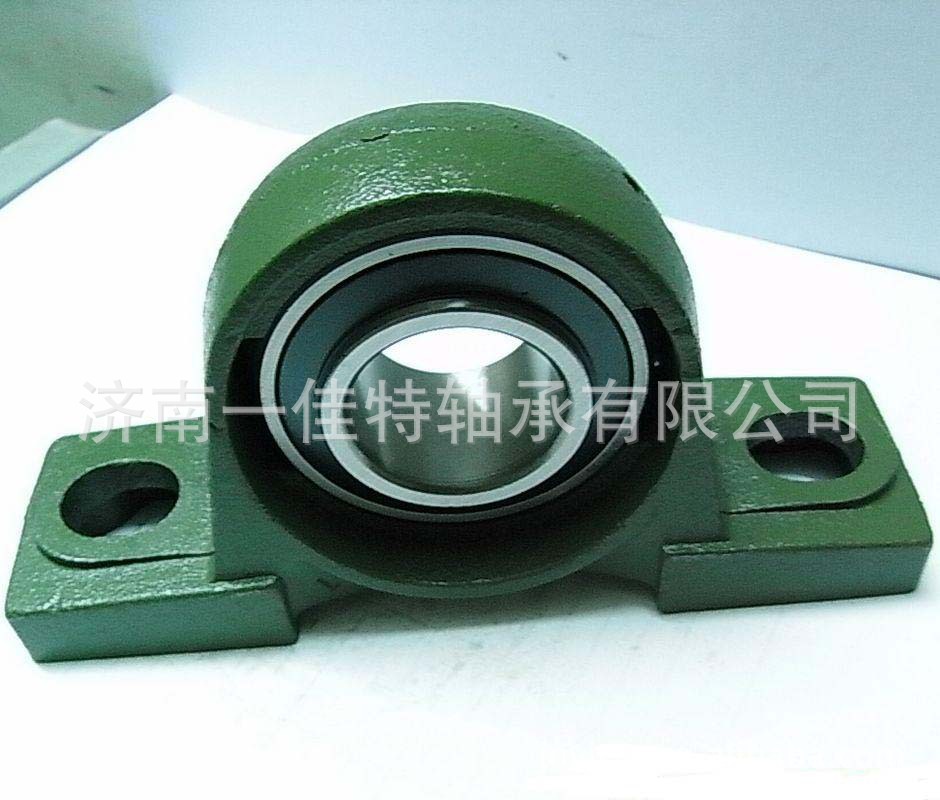

立式带座外球面球轴承组件
这是球轴承组件中最具代表性的式样，强度充分、构造简单的轴承箱内装有轴承。广泛用于各种传动装置及普通机械等。

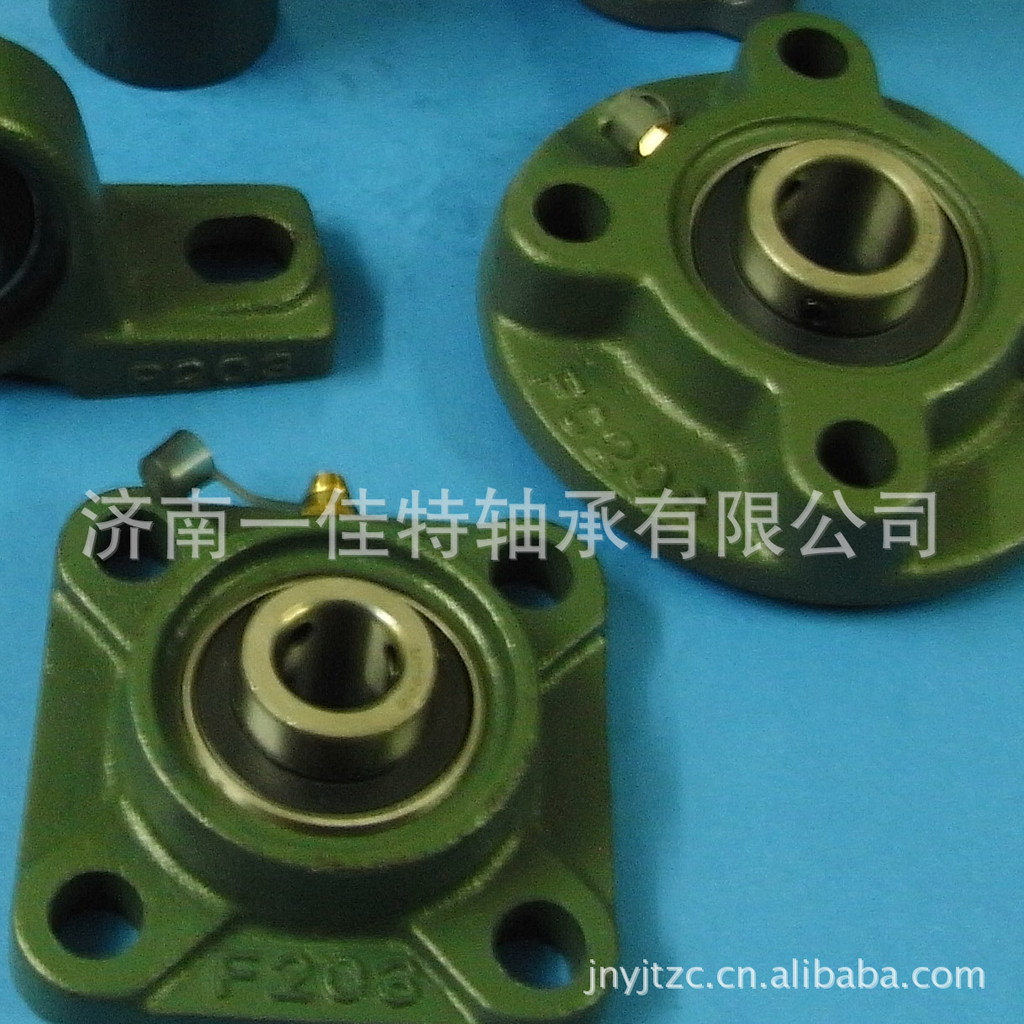

方形法兰盘型组件
轴承箱为方形的法兰盘，可用4根螺栓安装于机械的侧壁等处。轴承的安装外围结构简单且易于安装，因此，这种组件产品被广泛使用。
菱形法兰盘型组件
轴承箱为菱形的法兰盘，可用2根螺栓简单地安装于机台的侧壁等处。适用于需要安装空间及轴间距离小的情况。另外，其螺栓孔间隔，多与方形法兰盘型组件的对角位置的螺栓孔间隔相等。
组件用球轴承
这是为组件用专门设计的轴承，备有适于不同安装方法等的各种式样的产品。
产品系列
铸铁系列/塑料系列/铝系列/不锈钢系列/银色系列/ 钢板系列
UB/UC型带顶丝外球面球轴承
UB型：内圈一端伸出，另一端平头，UB型轴承只有2系列；
UC型：内圈两端伸出，UC型轴承有2、3两个系列。（SKF/YAR-2F型）
本类轴承外圈具有球面外径，与轴承座的凹球面相配合，具有自动调心性能，两面带密封圈，直接用顶丝（紧定螺钉）把轴承内圈紧固在轴上，这时允许的轴向负荷不超过额定动负荷的20%。它对主机的制造和安装精度要求低，并能防止污物侵入，适用于密封要求较高的主机和挠度大的长轴上。轴承在制造时已装入适量的润滑脂，安装前不在清洗，工作中在允许的润滑期内不用再加润滑脂。
UE/UEL型带偏心套外球面球轴承
UE型：内圈一端伸出，另一端平头，UE型轴承只有2系列；（SKF/YET型）
UEL型：内圈两端伸出，UEL型有2、3两个系列。（SKF/YEL-2F型）
本类轴承的结构性能与带顶丝外球面球轴承（UB/UC型）相似，安装时依靠偏心套和紧定螺钉在轴上紧固，其承受轴向负荷的能力稍高于相应尺寸的UB/UC型轴承。
UK型圆锥孔外球面轴承和UK+H型带紧定套外球面球轴承
UK型：圆锥孔外球面球轴承（1:12），尺寸有2、3两个系列；
UK+H型：带紧定套UK外球面球轴承组合而成，只采用23一个系列。
其结构性能与UB、UC型轴承相似，但轴承安装时，采用紧定套在轴上紧固，可微量调整轴承的游隙，比UB、UC型轴承有较大的轴向承载能力，主要用在光轴上，安装、拆卸方便。
外球面球轴承用紧定螺钉
螺钉按末端型式分：
齿端型（ST型）
W端型（SW型）
凹端型（S型）
外球面球轴承座的结构型式:
P型铸造立式座；
PU型铸造方形座
PLU型铸造菱形座
K型铸造滑块座
PC型铸造凸台圆形座
C型铸造环形座
PP型冲压立式座
PF型冲压圆形座
PFT型冲压三角形座
PFL型冲压菱形座
PH型高中心立式
PA型窄立式座
FA型可调菱形座
FB型悬挂式座
HA型悬吊式座
FS型凸台方形座
带座外球面球轴承的结构
带座外球面球轴承由规定的外球面球轴承和外球面球轴承座组合而成，共25种结构型式的带座外球面轴承的外形尺寸。
UCP型带立式座顶丝外球面球轴承；（SKF/SY-TF型）
UELP型带立式座偏心套外球面球轴承；（SKF/SY-WM型）
UKP+H型带立式座紧定套外球面球轴承；
UCFU型带方形座顶丝外球面球轴承；（SKF/FY-TF型）
UELFU型带方形座偏心套外球面球轴承；（SKF/FY-WM型）
UKFU+H型带方形座紧定套外球面球轴承；
UCFLU型带菱形座顶丝外球面球轴承；（SKF/FYTB-TF型）
UELFLU型带菱形座偏心套外球面球轴承；
UKFLU+H型带菱形座紧定套外球面球轴承；
UCFC型带凸台圆形座顶丝外球面球轴承；
UELFC型带凸台圆形座偏心套外球面球轴承；
UKFC+H型带凸台圆形座紧定套外球面球轴承；
UCK型带滑块座顶丝外球面球轴承；（SKF/TU-TF型）
UELK型带滑块座偏心套外球面球轴承；
UKK+H型带滑块座紧定套外球面球轴承；
型带环形座顶丝外球面球轴承；
UELC型带环形座偏心套外球面球轴承；
UEPP型带冲压立式座偏心套外球面球轴承；
UBPP型带冲压立式座顶丝外球面球轴承；
UEPF型带冲压圆形座偏心套外球面球轴承；
UBPF型带冲压圆形座顶丝外球面球轴承；
UEPFT型带冲压三角形座偏心套外球面球轴承；
UBPFT型带冲压三角形座顶丝外球面球轴承
UEPFL型带冲压菱形座偏心套外球面球轴承；
UBPFL型带冲压菱形座顶丝外球面球轴承；
带座外球面球轴承补充结构
UCPH型带高中心立式座顶丝外球面球轴承；
UKPH+H型带高中心立式座紧定套外球面球轴承；
UELPH型带高中心立式座偏心套外球面球轴承；
UCPA型带窄立式座顶丝外球面球轴承；
UKPA+H型带窄立式座紧定套外球面球轴承；
UELPA型带窄历史做偏心套外球面球轴承；
UCFA带可调菱形座顶丝外球面球轴承；
UKFA+H型带可调菱形座紧定套外球面球轴承；
UELFA型带可调菱形座偏心套外球面球轴承；
UCFB型带悬挂式座顶丝外球面球轴承；
UKFB+H型带悬挂式座金鼎外球面球轴承；
UELFB型带悬挂式座偏心套外球面球轴承；
UCHA型带悬吊式座顶丝外球面球轴承；
UKHA+H型带悬吊式座紧定套外球面球轴承；
UELHA型带悬吊式座偏心套外球面球轴承；
UCFS型带凸台方形座顶丝外球面球轴承；
UKFS型带凸台方形座紧定套外球面球轴承；
UELFS型带凸台方形座偏心外球面球轴承；
品牌及品牌代号含义简介：
SKF的全称是“Svenska Kullager-Fabriken”中文音译名称为“斯凯孚”；SKF集团总部设立于瑞典哥特堡，是轴承科技与制造的领导者。
SKF品牌历史悠久，但时至今日，SKF已不仅是代表广为人知的优质滚动轴承。对广大的用户们，更有很多的意义。
SKF在全球的轴承行业，保持领导地位的同时，多年来努力不懈的开发多个领域的技术，产品和服务，已发展成为真正以供应解决方案为主导的轴承企业，为用户创造更大的价值。
轴承零件结构简析
（1）. 滚道 raceway——滚动轴承承受负荷部分的表面，用作滚动体的滚动轨道。
（2）. 直滚道 straight raceway——在垂直于滚动方向的平面内的母线为直线的滚道。
（3）. 凸度滚道 crowned raceway——在垂直于滚动方向的平面内呈连续的微凸曲线的基本圆柱形或圆锥形的滚道，以防止在滚子与滚道接触处产生应力集中。
（4）. 球面滚道 spherical raceway——滚道为球表面的一部分。
（5）. 沟道 raceway groove——球轴承的滚道呈沟形，通常为一个圆弧形的横截面，其半径略大于球半径。
（6）.（沟）肩 (groove)shoulder——沟（滚）道的侧面。
（7）. 挡边 rib——突出于滚道表面与滚动方向平行的窄凸肩。用以支承和引导滚动体并使其保持在轴承内。
（8）. 引导保持架的表面 cage riding land——轴承套圈和垫圈的圆柱形表面，用以在径向引导保持架。
（9）. 套圈（垫圈）端面 ring(washer)face——垂直于套圈（垫圈）轴心线的套圈（垫圈）表面。
（10）. 轴承内孔 bearing bore——滚动轴承内圈或轴圈的内孔。
（11）. 圆柱形内孔 cylindrical bore——轴承或轴承零件的内孔，其母线基本为直线并与轴承轴心线或轴承零件轴心线平行。
（12）. 圆锥形内孔 tapered bore——轴承或轴承零件的内孔，其母线基本为直线并与轴承轴心线或轴承零件轴心线相交。
（13）. 轴承外表面 bearing outside surface——滚动轴承外圈或座圈的外表面。
（14）. 套圈（垫圈）倒角 ring(washer)chamfer——轴承内孔或外表面与套圈一端面连接的套圈（垫圈）表面。
（15）. 越程槽 grinding undercut——在轴承套圈或轴承垫圈的挡边或凸缘根部为便于磨削所开的沟或槽。
（16）. 密封（接触）表面 sealing(conract)surface——与密封圈滑动接触的表面。
（17）. 密封圈（防尘盖）槽 seal(shield)groove——用以保持轴承密封圈（防尘盖）的槽。
（18）. 止动环槽 snap ring groove——用以保持止动环的槽。
（19）. 润滑槽 lubrication groove——在轴承零件上用于输送润滑剂的槽。
（20）.润滑孔 lubrication hole——在轴承零件上，用于将润滑剂输送到滚动体上的孔。
m/济南一佳特轴承有限公司
更多详情请认准我们的官网网站
郑重承诺：价格以销售人员报价为准，可咨询旺旺jnyjtzc；
联系人：王经理（先生）
电话：0531-58781218；传真：0531-68819956
手机：13583156450，15588875670；
QQ：2451753537 ；旺旺：jnyjtzc ；MSN：jnyjt@
办公地址：济南市济洛路158号214室；Email：jnyjt@
经营销售地址：济南市济洛路158-15号；邮政编码：250031
/济南一佳特轴承有限公司
★经销轴承品牌：济南一佳特轴承有限公司主营进口品牌主要有：日本NSK轴承、瑞典SKF轴承、德国FAG轴承、INA轴承。日本NTN轴承、IKO轴承、NMB轴承、THK直线轴承、NACHI轴承、、美国TIMKEN轴承、等。国产轴承主要有：瓦房店轴承(ZWZ)、洛阳轴承（LYC）、哈尔滨轴承（HRB）、台湾上银（HIWIN）等。
★主营轴承类型：深沟球轴承、调心球轴承、圆柱滚子轴承、调心滚子轴承、滚针轴承、角接触球轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承、直线轴承、直线导轨、关节轴承等。
本公司郑重承诺,凡在本公司销售的每一个产品，
如出现任何质量问题，本公司无条件包换，包退。
诚信经营！满意服务！
带顶丝外球面轴承
56204 56205 56206 56207 56208 56209 56210 56211
56212 UC204 UC 205
UC 206 UC 207 UC 208 UC 209 UC 210 UC 211 UC
212 UC 213 UC 214 UC 215 UC 216
UC 217 UC 218 UC 305 UC 306 UC 307 UC 308 UC
309 UC 310 UC 311 UC 312 UC 313
UC 314 UC 315 UC 316 UC 317 UC 318 UC 319 UC
320 UC 321 UC 322 UC 324 UC 326
UC 328 UC 305D1 UC 306D1 UC 307D1 UC 308D1 UC
309D1 UC 310D1 UC 311D1 UC 312D1 UC 313D1 UC 316D1
UC 317D1 UC 318D1 UC 319D1 UC 320D1 UC
321D1 UC 322D1 UC 324D1 UC 326D1 UC 328D1
带偏心套外球面轴承（UE UEL型）
YET203/12 YET203/15 YET203 YET204 YET205 YET206
YET207 YET208 YET209 YET210 YET211
16203 16204 16205 16206 16207 16208 16209 16210
AEL201 AEL202 AEL203
AEL204 AEL205 AEL206 AEL207 AEL208 KH201+ER
KH202+ER KH203+ER KH204+ER KH205+ER KH206+ER
KH207+ER KH208+ER KH209+ER KH210+ER KH211+ER
YEL203-2F YEL204-2F YEL205-2F YEL206-2F YEL207-2F
YEL208-2F YEL209-2F YEL210-2F YEL211-2F YEL212-2F 36204
36205 36206 36207 36208 36209 36210 NA 204 NA 205 NA 206 NA 207 NA 208
NA 209 NA 210 NA 211 NA 212 EW 204 EW 205 EW
206 EW 207 EW 208 EW 209 EW 210
EW 211 EW 212 UG202+ER UG203+ER UG204+ER UG205+ER
UG206+ER UG207+ER UG208+ER UG209+ER UG210+ER
UG211+ER UG212+ER SM1009KB SM1014KB SM1101KB
SM1105KB SM1108KB SM1110KB SM1113KB SM1201KB SM1205KB
SM1208KB SM1211KB SM1213KB
UEL 305D1 UEL 306D1 UEL 307D1 UEL 308D1 UEL
309D1 UEL 310D1 UEL 311D1 UEL 312D1 UEL 313D1 UEL 314D1 UEL 315D1
UEL 316D1 UEL 317D1 UEL 318D1 UEL 319D1 UEL
320D1 NA 305 NA 306 NA 307 NA 308 NA 309 NA 310
NA 311 NA 312 NA 313 NA 314 NA 315 NA 316 NA
317 NA 318 NA 319 NA 320 EW 305
EW 306 EW 307 EW 308 EW 309 EW 310 EW 311 EW
312 SMN014KB SMN101KB SMN102KB SMN105KB
SMN108KB SMN110KB SMN113KB SMN201KB SMN205KB
SMN211KB SMN215KB SMN303KB SMN307KB SMN315KB
带紧定套外球面轴承（UK+H）型
UK205LⅡ+H2305 UK206LⅡ+H2306 UK207LⅢ+H2307 UK208LⅢ+H2308 UK209LⅢ+H2309 UK210LⅢ+H2310
UK211LⅢ+H2311 UK212LⅢ+H2312 UK213LⅢ+H2313 UK214LⅢ+H2314 UK215LⅢ+H2315
UK216LⅢ+H2316 UK217LⅢ+H2317 UK218LⅢ+H2318 UK
205D1;H2305X UK 206D1;H2306X UK 207D1;H2307X UK 208D1;H2308X UK 209D1;H2309X UK
210D1;H2310X UK 211D1;H2311X UK 212D1;H2312X
UK 213D1;H2313X UK 214D1;H2314X UK
215D1;H2315X UK 216D1;H2316X UK 217D1;H2317X UK 218D1;H2318X UK205+H2305 UK206+H2306
UK207+H2307 UK208+H2308 UK209+H2309
UK210+H2310 UK211+H2311 UK212+H2312 UK213+H2313
UK214+H2314 UK215+H2315 UK216+H2316 UK217+H2317 UK218+H2318 UK 205+H 2305X UK
206+H 2306X
UK 207+H 2307X UK 208+H 2308X UK 209+H
2309X UK 210+H 2310X UK 211+H 2311X UK 212+H 2312X UK 213+H 2313X UK 214+H
2314X UK 215+H 2315X UK305+H2305 UK306+H2306
UK307+H2307 UK308+H2308 UK309+H2309 UK310+H2310
UK311+H2311 UK312+H2312 UK313+H2313 UK314+H2314 UK315+H2315 UK316+H2316 UK317+H2317
UK318+H2318 UK319+H2319 UK320+H2320 UK322+H2322
UK324+H2324 UK326+H2326 UK328+H2328
UK 305D1;H2305X UK 306D1;H2306X UK
307D1;H2307X UK 308D1;H2308X UK 309D1;H2309X UK 310D1;H2310X UK 311D1;H2311X UK
312D1;H2312X UK 313D1;H2313X UK 314D1;H2314X UK 315D1;H2315X
UK 316D1;H2316X UK 317D1;H2317X UK
318D1;H2318X UK 319D1;H2319X UK 320D1;H2320X UK 322D1;H2322X UK 31924;H2324X UK
326D1;H2326X UK 328D1;H2328X
UK 315+H 2315X UK 316+H 2316X UK 317+H
2317X UK 318+H 2318X UK 319+H 2319X UK 320+H 2320X UK 322+H 2322X UK 324+H
2324X UK 326+H 2326X UK 328+H 2328X
带立式座顶丝外球面轴承UCP型
UCP 204 UCP 205 UCP 206 UCP 207 UCP 208 UCP
209 UCP 210 UCP 211 UCP 212 UCP 213 UCP 214
UCP 215 UCP 216 UCP 217 UCP 218 UCP204 UCP205
UCP206 UCP207 UCP208 UCP209 UCP 210
SY 17 TF SY 20 TF SY 25 TF SY 30 TF SY 35
TF SY 40 TF SY 45 TF SY 50 TF SY 55 TF SY 60TF SY 65 TF
SYJ 70 TG SYJ 75 TG SYJ 80 TG SYJ 85 TG SYJ
90 TG SYJ 100 TG P56204 P56205 P56206 P56207 P56208
P56209 P56210 P56211 P56212 UCP305 UCP306 UCP307
UCP308 UCP309 UCP310 UCP311
UCP312 UCP313 UCP314 UCP315 UCP316 UCP317 UCP318
UCP319 UCP320 UCP321 UCP322
UCP324 UCP326 UCP328
带立式座偏心套外球面轴承UELP型
EWP 204 EWP 205 EWP 206 EWP 207 EWP 208 EWP
209 EWP 210 EWP 211 EWP 212 SY 12 WM SY 15 WM
SY 17 WM SY 20WM SY 25 WM SY 30 WM SY 35 WM
SY 40 WM SY 45WM SY 50 WM SY 55 WM SY 60 WM P36205
P36206 P36207 P36208 P36209 P36210
EWP 305 EWP 306 EWP 307 EWP 308 EWP 309 EWP
310 EWP 311 EWP 312
