BF系列变压器风机

一、适用范围

      BF系列变压器风机适用于在中型变压器的冷却系统，它是依据中华人民共和国专业标准ZBK22002-88《变压器冷却风扇用三相异步电动机技术条件》和ZBK1008-89《变压器风扇》等标准设计制造的，该产品吸取了国内外同类产品的优点，具有优良的空气动力性能和噪声低、效率高、防护等级高、安全可靠等特点，是目前国内先进的专用风机。变压器风扇由单级轴流式叶轮和专用电动机构成。叶片为等厚板形和机翼形、采用优质材料制造。电动机轴伸端采用双套轴承结构，并设置了压注油杯，可定期补充润滑脂延长检修时间，止口等部位涂609#高分子液态密封胶密封，具有良好的防护作用，电动机外壳防护分级IP55，适用于户外使用。

二、型号含义

特殊环境代号
W-一般户外型(省略不标注)    TH-湿热带型    TA-干热带型
吹风方向
Q-前吹式(空气从电动机流向叶轮)    H-后吹式(空气从叶轮流向电动机)

三、工作条件

    1.周围空气温度：最高75℃，最低-40℃；
    2.空气相对湿度：最湿月月平均最大相对湿度为95%，同时该月月平均最低25℃;
    3.海拔不超过1000m；
    4.太阳幅射强度：0.98KW/m2；
    5.最大降雨强度：50mm/10min；
    6.有砂尘、冰、雪、霜、露；
    7.电机采用B级绝缘，当海拔不超过1000m,周围空气超过75℃时,其定子绕组的温升限值(电阻法)应不超过45K,轴承允许温度(温度计法)不超过95℃。
    8.在正常使用条件下，其使用寿命为10年以上，并能保证在第一次修前安全运行时间不少于5年。

四、主要技术参数

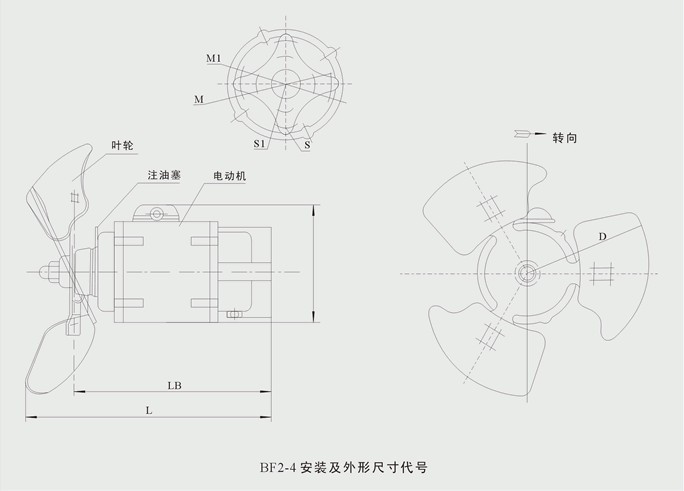

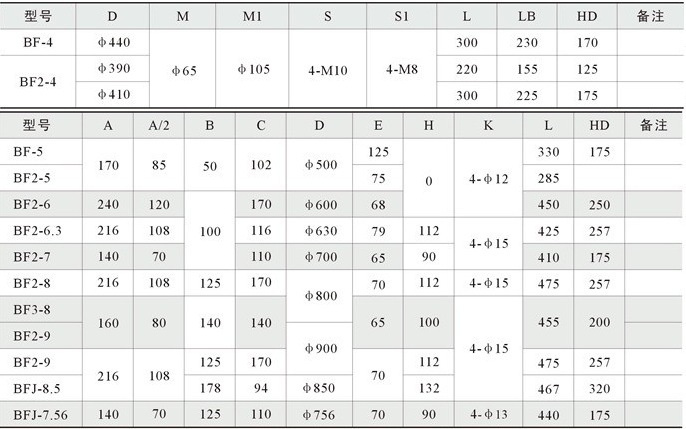

五、安装尺寸

六、故障处理

七、订货须知

● 定货时请详细注明风机的型号名称、机号、电压、功率、流量、转速等；

● 如有特殊要求、请另行注明或提供图纸。
