 Ed系列电力液压推动器

 1、产品介绍及适用范围

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（＜90°）装置（机构）及夹紧装置的驱动控制。ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。

2、型号含义

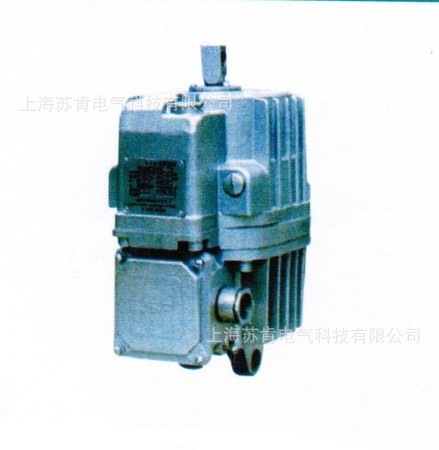

3、产品图片

4、产品特点
　　外壳为铸造铝合金、重量轻，外形美观；
　　电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；
　　电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;
　　电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
　　Ed系列全部密封件和轴承采用世界名牌产品，密封可靠，寿命长；
　　Ed系列紧固件为不锈钢材质，美观耐用。

5、附加装置
　　根据用户需要可安装各种附加装置满足不同工作需要；
　　上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的最大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
　　制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
　　复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；
　　缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
　　加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；
行程开关：根据用户要求，推动器可以装机械式行程开关。

6、安装方式
　　垂直安装：活塞杆连接块朝上；
　　水平安装和中间任意位置：主参数标牌朝上；
　　所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
　　无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。

7、工作条件
      电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级
      连续工作S1连续工作S2，负载持续率FC=60%
      额定电压为380V三相，频率50Hz
      使用地点的海拔高度等级符合（GB755-87）标准
      周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.
      垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ED630/12公适用于垂直安装）

8、主要技术参数

9、安装尺寸
