Fuji富士飞达校正仪 Feeder校正仪

 材质：定制

用途：用于贴片机飞达送料器检测

飞达通用机型：CP NXT 系列（可根据客户要求而定做）

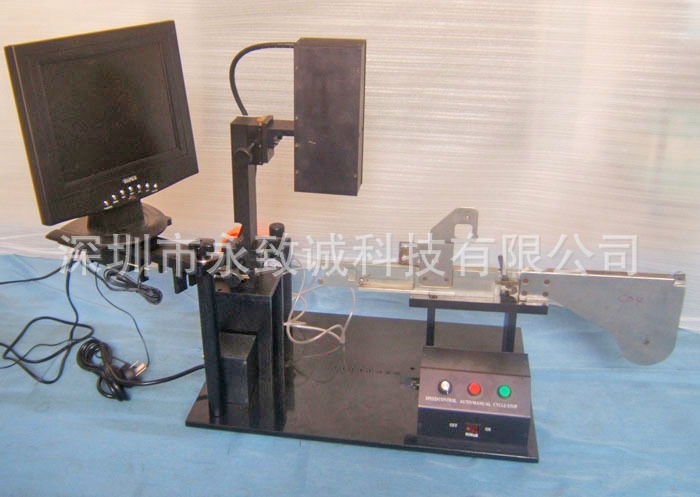

本产品采用CCD和50倍放大镜，通过MONITOR观察进料情形，顶针上下运动情况，LEVER磨损情况，减少料架不良所引起的抛料问题，对提高贴装良率有很好的帮助。 特色: 1. 操作简单，外观简洁小巧。 2. X、Y、H三轴采用高精度齿轮传动，精密可靠。 3. 50倍放大CCD，使画面更清晰。 4. 配备标准校正尺以调整吸料中心。 配置: 1. 14寸显示器/10寸液晶显示器一台 2. 十字CCD五十倍放大镜头一套 3．校正尺1条 规格: 1. 电源：AC220（50HZ） 2. 额定功率：20W 3. 外型尺寸： 500W*400L*600H mm 4. 重量：约45Kg 产品安装: 1.请将显示器安装到底盘上，将CCD Out信号线插入到显示器的VIDEO信号输入接口。将显示器接入220v电源 。 2.打开CCD与显示器电源，此时显示器上将有十字光标显示；如不显示请检查电源及信号线是否正确。 3.调整显示器光亮度及对比度到显示清晰既可。 产品使用 1.将校正尺装到一支生产中贴装率最好的FEEDER上，将FEEDER装到放置平台 。 2.调整焦距H轴使显示器照到FEEDER的吸料位置小孔中心，于显示器中十字光标的交叉点上至清晰可见,再调整X、Y轴使FEEDER的吸料位置小孔中心于显示

我司专业制造各种型号的 飞达（Feeder）校正仪 放置车与上料座。

包括有：

富士（ FUJI ），雅马哈（ YAMAHA ），三星（ SAMSUNG ），三洋（ SANYO ），索尼（ SONY ），

松下（ PANASERT ），环球（ Universal ），未来（ FUTURITY ）飞利浦（ PHILIPS ）九洲松下（ KME ）

 , 西门子（ SIEMENS ）， JUKI(日本重工 ) ，元利盛（EVEST），天龙等

       热忱欢迎广大客户来电来图订做！
