LS系列旋转活塞式流量计

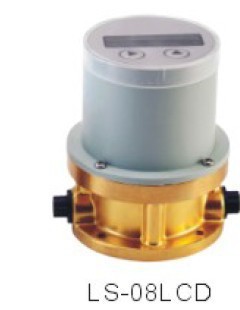

LS-08LCD流量计是国内首次研制成功的新型旋转活塞式流量计.具有国内先进水平,由于它的流量下限低,量程宽,精度高,结构简单,工作可靠,价格低于同规格的容积式流量计,可直接安装在火车,拖拉机,发电机组,内河或近海航行的船舶中测量各类动力机器的燃油耗量,及各种较重液体的装卸计量和管道过液计量,是液料考核管理的最佳仪表,有利于节能工作的深入开展.是目前最理想的可在量大面广的交通工具上应用的油耗表,深受能源计量部门,科研部门,交通部门.车船制造厂及各用液厂家的欢迎.
工作原理
流量计由壳体,活塞机构等部分组成.计数机构完全与油液隔离靠磁性传动,当仪表接入管路并有燃油流过时,进出口两侧的压力差将推动活塞作回转动作,此时与活塞相连接的磁性耦合器也随之转动,由于活塞的转数正比于流过仪表的油量,因此计数机构所计下的活塞转数即流过仪表的油量的倍数.
主要技术指标
- 型号流量范围
型号 规格 | 流量范围L/h |
最大 | 常用 | 最小 | 始动 |
LS-04 LS-04LCD | 100 | 50 | 2 | 1 |
LS-08 LS-08LCD | 200 | 100 | 8 | 4 |
- 其它指标
示值误差 | 最大流量至最小流量之间为±1%. 其它流量段照常计量但不计精度. |
工称压力 | 1.6MPa |
工作温度 | -20~+60℃ |
介质 | 汽油,柴油,煤油及粘度相近的非腐蚀性轻质液体. |
燃油油滤 | 外配过滤器(用户自配或向我司另购) |
燃油中杂质颗粒度 | ≤0.02mm |
外磁场 强度 | H≤5A/M |
连接方式 | LS-04本体为G1/8＂内螺纹连接 LS-08本体为G1/4＂内螺纹连接 (出厂标配1/2＂外螺纹连接过滤网接头) |
输出信号 | 干簧管无源触点信号 LS-04: 5 mL/P LS-08: 12.5mL/P |
重量 | LS-04约500克, LS-04LCD600克 LS-08约800克, LS-08LCD900克 |
