品名：CL-200A色温照度计

品牌：柯尼卡美能达产地：日本产品概况

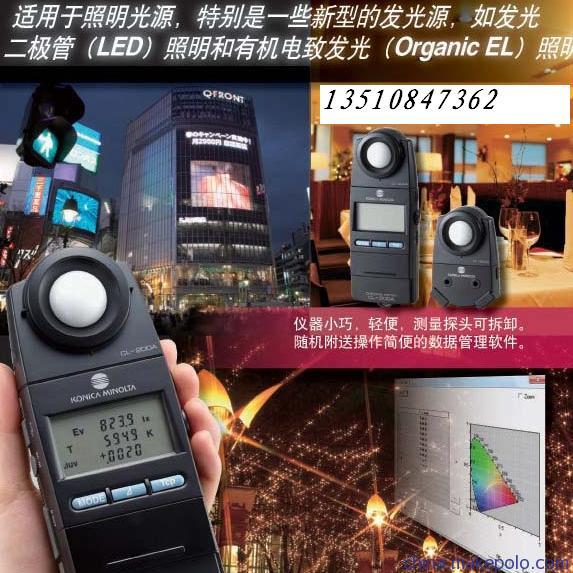

色彩照度计CL-200A可对光源的三刺激值、色度、色差、相关色温、照度(JIS普通型AA级)进行测量。CL - 200A是CL - 200的升级版，特别是在测量发光二极管、有机发光二极管（OLED）以及其他形式的有机电（EL）方面做了提升。

主要用途

• 投影光源的研究领域
• CRT、彩色液晶显示质量的管理。
• 检查辉度箱的色彩经时变化。
• 荧光灯接合器的研究领域、质量管理
• 对色彩检查用照明盒的管理
• 建筑、室内照明的研究领域
• 心理学实验场景的检查。

 主要特性 可通过4种校正功能修正测定值。

可通过4种校正功能修正测定值。
常规校正：将标准光源A设定为校正光源，修改测定值。
常规用户校正：输入校正光源值，修改测定值。
多点校正：根据超高压水银灯的R G B W值修改测定值。
多点用户校正：输入校正光源R G B W值，修改测定值。
※输入多点用户校正修改值时，需要使用另售的数据管理软件CL-S1w。

受光部将不留偏差自动调整到“0”。

只要打开电源，受光部即可不留偏差地自动调整为“0”(0校正),可迅速开始测量作业。

拆分的本体和受光部可通过市场销售的普通LAN电缆连接。

对远离本体的测量物，可以通过放置受光部的方式实现远距离测量，最长可达（100m）。
※使用另售的配件——本体连接器T-A20、受光部连接器T-A21时

可通过RS-232C实现双向通信。

由于是RS-232标准装置，所以可与计算机直接连接实施数据处理。可在实施了多点测定的情况下，统一处理多个受光部的测定数据。
※为实现RS-232C通信，备有另售的配件——连接电缆T-A11。

可输出打印。

可连接到市场销售的(RS-232标准)等普通打印机上，输出测量的数据。
※作为输出打印用的另售配件，还备有打印电缆T-A12。

采用清晰快捷的按键遮盖操作。

虽然功能较多，但平时不使用的按键可通过上下滑动的按键遮盖予以隐藏，这样就可以轻松快捷地操作，避免出现误操作。

LCD后灯将自动点亮。（低照度、同步时）电源可使用单3电池或AC适配器（另售）。使用方便、廉价，可进行多点（最多30点）测量。

一台采用液晶显示或按键操作的本体最多可连接30点的受光部。
在进行多点测量时，需要使用另售配件即本体连接器T-A20、受光部连接器T-A21。

系统结构充实完备专用PC软件。

另售的附属软件——数据管理软件CL-S1w，可进行诸如实时显示测定值、最多可进行30点的多点测量管理、ANSI测量间隔设定、基准值上限值/下限值等设定。





型号	光源色用CIE表色系色彩色差计CL-200A
分光灵敏度	近似于CIE 1931等色函数( 2( ), ( ) 、 ( ))，对于CIE光谱照度灵敏度v( )的偏差f1，±8%以内
感光原件	硅光电二极管 (3个)
表色系运算	三刺激值：XYZ 色度：Ev xy、Ev u’v’ 修正色温：Ev、Tcp、Δuv 色差：Δ(XYZ)、Δ(Ev xy)、Δ(Ev u’v’)、ΔEvΔu’v’
其他功能	使用者校正功能、数据保持功能、多点测量 (2至30 点)
测量范围	0.1至99,990 x，0.01至9,999fcd (色度：5 x, 0.5fcd或以上) 在4个范围自动选择 ( x或fcd可随时转换)
精度	Ev：±2%±1位显示数值 (根据柯尼卡美能达标准) xy：±0.002 (800 x，测量标准A光源) Tcp：±20K (800 x，测量标准A光源)
重复性	xy：±0.0005 (测量标准A光源)
反应时间	0.5秒 (连续测量)
数据输出	RS-232C
显示	4位数值LCD配背景光源
电源	2枚AA电池 / AC连接器 (另外选购)
电池寿命	72小时以上 (使用硷性电池的情况下)
体积(阔 x 高 x 深)	69 x 174 x 35mm
重量	215g (不包括电池)
标准配件	保管箱、感光窗保护罩、腕带、电池
