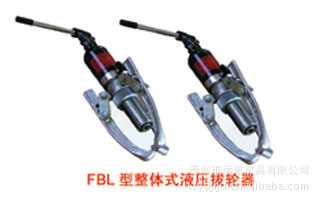

式液压拉马
| |
性能参数 型号规格 | FBL-5 | FBL-10 | FBL-20 | FBL30 | FBL-50 | FBL-100 | 安全负重 T | 5 | 10 | 20 | 30 | 50 | 100 | 轴心有效伸距mm | 50 | 50 | 70 | 70 | 70 | 100 | 纵向最长拉距 mm | 140 | 160 | 195 | 230 | 400 | 250-600 | 横向最长外径mm | 200 | 250 | 350 | 450 | 500 | 630 |
一、工作原理
液压拉马是以液压起动杆直接前进移动，故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距，操作时只要把手前后小幅度摆动，油压起动杆前移，钩爪相对应后退，把被拉物体拉出。
二、应用范围
液压拉马是一种替代传统拉马的理想化新工具。操作方便，使用省力，不受场地限制，本拉马结构紧凑，使用灵活，重量轻，体积小，携带方便，适用于工厂、修理场所。
三、使用方法与注意事项
1、使用时先把手柄的开槽端套入回油阀杆，并将回油阀杆按顺时针方向旋紧。
2、把钩爪座调整到爪钩抓住所拉物体。
3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进，爪钩相应后退，把被拉物体拉出。
4、液压拉马的活塞起动杆有效距只有50mm，故使用时伸距不得大于50mm,当没有拉出时停止，松开回油阀门，让活塞起动杆缩回去，调好后第二次再重复1、2、3步骤拉出为止。
5、欲使活塞起动杆缩回去，只须用手柄开槽端将回油阀杆按逆时针方向微微旋松，活塞起动杆在弹簧作用下渐渐回缩。
6、使用前应根据被拉物体的外径，拉距及负载力，选择相应吨位的液压拉马，切忌超载使用，避免损坏。
7、本液压拉马在-5℃~45℃中使用，采用（GB443-84）N15机械油；在-20℃~-5℃中使用，采用（GB442-64）合成锭子油。
8、为防止超载引起机具损坏，液压装置内设有超载自动卸荷阀，当被拉物体超过额定负载时，超荷阀会自动卸荷，而改选用更大吨位的液压拉马。 |
