产品名称：型号:T2-S005A.

组件:45W;

蓄电池:24AH


1.运用范围:

1） 直流灯照明，直流电视，直流风扇

2） 照相机，手机，MP3，MP4，MP5,GPS,PDA等充电

3） 郊外露营

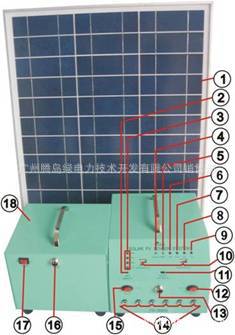

2.产品示意图

1)太阳能板

2)蓄电池剩余电量检测按钮

3)蓄电池剩余电量指示灯

4)太阳能充电指示灯（红色代表正在充电，绿色代表已经充满）

5)蓄电池电压指示灯（绿色代表有电，红色代表电量不足）

6)12V 工作指示灯（红色代表正在工作中）

7)8.4V 工作指示灯（红色代表正在工作中）

8)5V 工作指示灯（红色代表正在工作中）

9)3.3V工作指示灯（红色代表正在工作中）

10)USB 输出端口 (3.3V/5V/8.4V)

11)滑动选择3.3V,5V,8.4V开关

12)USB 输出开关

13)支持直流风扇和电视的10A较大输出电流

14)12V 输出端口

15)12V 输出开关

16)太阳能输入

17)总开关

18)机箱

3.参数

1)太阳能板: 18V45W

2) 蓄电池容量: 12V24AH

3) 控制器: 12V10A

4) 太阳能输入电压： 18V

5) 直流输出电压:12V+8.4V/5V/3.3V

6) 直流输出电流: 1A (USB)+3A(直流灯)+10A(直流风扇和电视)

7) 输出端口: 9(2*USB+ 6*DC12V 灯+1*DC12V for DC TV

4， 充电和工作时间

充满时间：7-9小时 （在标准日照下）

充满后，能用标配的LED灯照明12-13小时

5， 配件

1） 连接USB端口和直流端口的电线

2） 5个手机转机头

3） 6个3W LED 灯， （带3米的电线）

4） 5米连接太阳能板的电线

5） 1份说明书

6， 尺寸

太阳能板的尺寸：690*520*30MM

机箱尺寸：216*240*(190+25)MM

7， 重量

太阳能板的重量：4.8KG

机箱的重量：10.8KG

【安装说明】

 （1）固定太阳能板，太阳能电池板朝南30到45度倾斜

 （2）按照控制器的说明书，先连接蓄电池和控制器（注意正负极）

 （3）再连接太阳能板和控制器（注意正负极）

 （4）然后控制器上的两根输出线接LED灯

 （5）连接线需自己配置，可根据需用延长

【使用与维护】

1、必须按照以上框图连接，接线顺序为：先接蓄电池，再接太阳能电池板，最后连接负载。

2、蓄电池连接正常后，工作指示灯（绿色）应该亮。否则，检查蓄电池连线。

3、蓄电池、太阳能电池、负载和逆变器的功率配置要匹配，并且额定工作电压要一致。

4、逆变交流输出波形必须为正弦波，否则在交流切换时不能正常切断逆变交流，会导致逆变器故障。

5、蓄电池、负载、太阳能电池到控制器的接线要根据负载功率选择，尽可能粗。

6、控制器尽可能靠近蓄电池放置。
