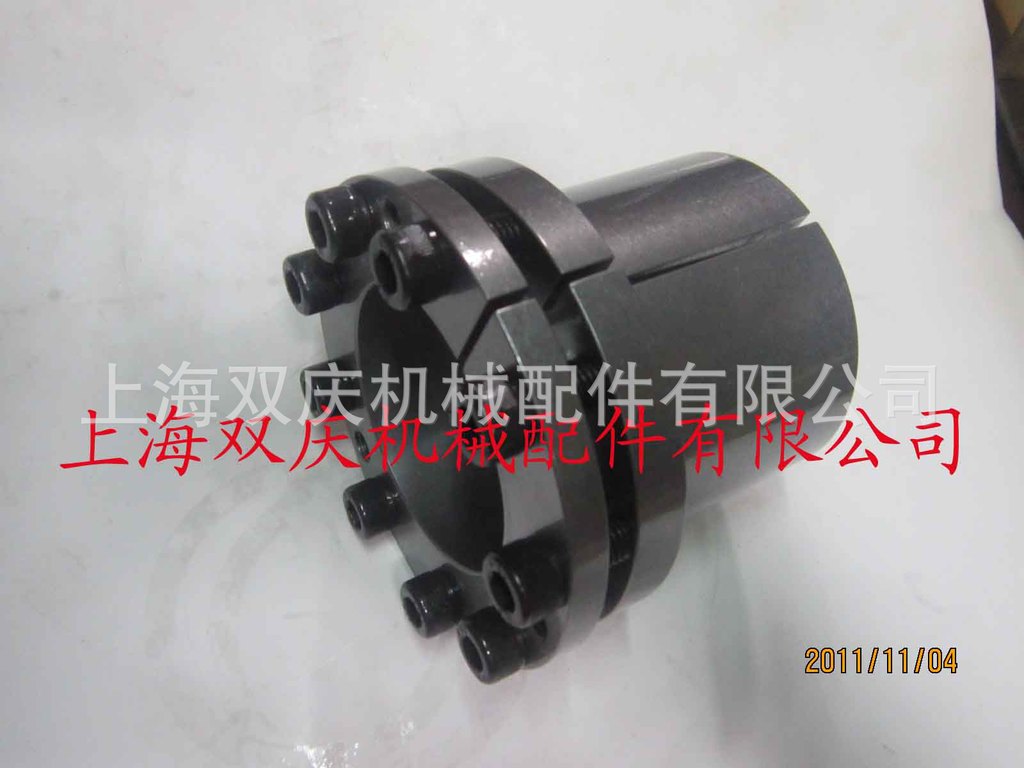

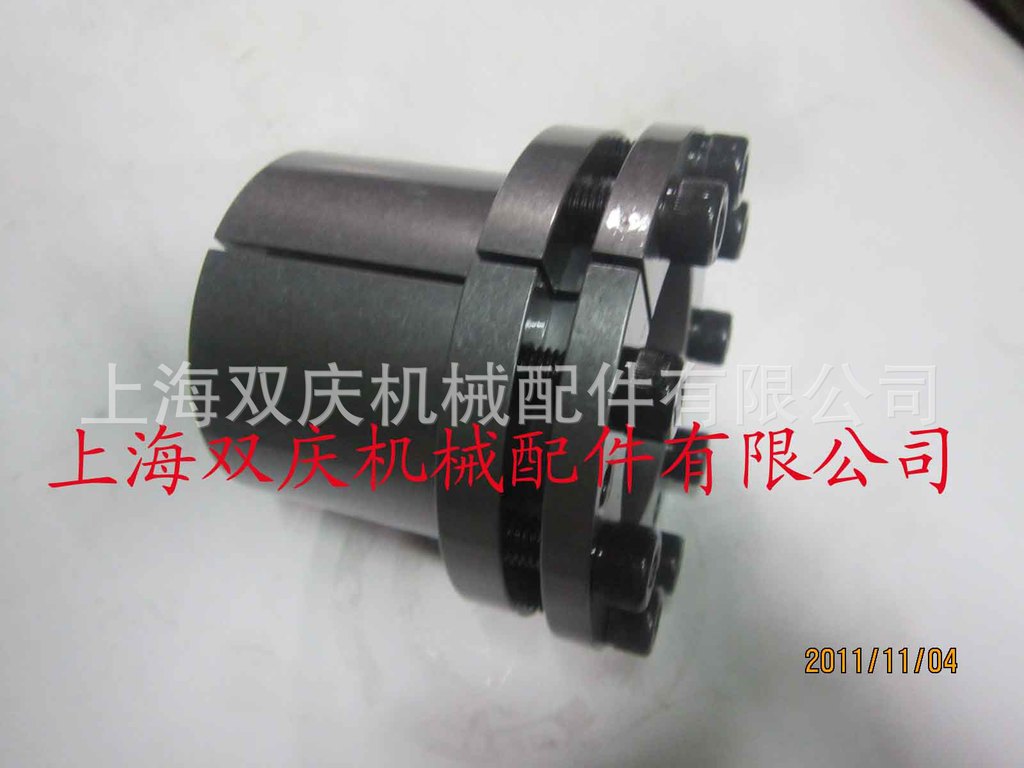

【江苏镇江涨紧套Z11-24X34\Z11-25X34胀紧套、胀套、涨套】价格_厂家

品牌/型号

上海双庆机械配件有限公司/Z11

品牌

上海双庆机械配件有限公司

型号

Z11

重量

0.4kg

加工定制

否

材质

45#

轴向力

636N

转矩

53.4N.m

Z11型胀套基本尺寸和参数
基本尺寸									额定负荷				内六角螺钉		胀套与轴结合面上的压力Pt(N/mm2)		胀套与轴毂结合面上的压力Pt'(N/mm2)		螺钉的拧紧力矩 MA(N.m)	重量G （Kg）
d	D	d0	L0	L	L1	L2	D1	D2	Mt		Ft		d1	n	胀套与轴结合面上的压力Pt(N/mm2)		胀套与轴毂结合面上的压力Pt'(N/mm2)
装配形式									A	B	A	B	d1	n	A	B	A	B
14	23	28.5	23	14	26	30	38	33	108	68	15.5	9.7	M4	4	210	132	128	80	4.9	0.15
15	24	32	20	16	36	42	45	40	285	179	35.5	22.4	M6	4	307	193	219	138	17	0.26
16	24	32	29	16	36	42	45	40	285	178	35.5	22.4	M6	4	328	206	219	138	17	0.25
18	26	34	34	18	41	47	47	42	320	200	35.5	22.4	M6	4	290	184	202	127	17	0.27
18	27	35	34	18	41	47	49	43	335	212	35.5	22.4	M6	4	276	174	185	122	17	0.30
20	28	36	34	18	41	47	50	44	350	224	35.5	22.4	M6	4	262	165	187	118	17	0.3
22	32	40	41	25	48	54	54	48	353	231	35.5	22.4	M6	4	155	101	106	69	17	0.38
24	34	42	41	25	48	54	56	50	636	400	53.4	33.6	M6	6	237	148	167	105	17	0.4
25	34	42	41	25	48	54	56	50	665	420	53.4	33.6	M6	6	228	143	167	105	17	0.39
28	38	47	41	25	48	54	61	55	745	470	53.4	33.6	M6	6	204	128	146	92	17	0.47
30	41	48	41	25	48	54	62	57	795	500	53.4	33.6	M6	6	189	119	139	87	17	0.48
32	43	51	41	25	48	54	65	58	1136	715	71.3	44.8	M6	8	237	140	177	111	17	0.52
35	47	84	45	32	52	58	69	62	l160	735	71.3	44.8	M6	8	152	99	114	74	17	0.63
38	50	58	45	32	52	58	72	66	1223	797	71.3	44.8	M6	8	140	82	106	70	17	0.67
40	53	61	45	32	52	58	75	69	1287	840	71.3	44.8	M6	8	133	87	100	66	17	0.74
42	55	63	45	32	52	58	78	71	1352	881	71.3	44.8	M0	8	127	82	102	66	17	0.78
45	59	69.5	64	45	72	80	86	80	2677	1745	119	77.6	M8	8	155	102	119	78	41	1.23
48	62	71.5	64	45	72	80	87	81	2855	1860	119	77.6	M8	8	145	95	113	74	41	1.24
50	65	75.8	64	45	72	80	92	86	2975	1940	119	77.6	M8	8	140	92	108	70	41	1.4
55	71	81.5	74	55	82	90	98	92	3680	2400	133	87.2	M8	9	117	77	91	60	41	1.7
60	77	87.5	74	55	82	90	104	98	4015	2620	133	87.2	M8	9	107	70	84	55	41	1.9
65	84	94.5	74	55	82	90	111	105	4350	2840	133	87.2	M8	9	100	65	77	55	41	2.2
70	90	101.5	87	65	97	107	119	113	7440	4850	212	139	M10	9	123	81	96	63	83	3.05
75	95	107	87	65	97	107	126	119	7970	5200	212	139	M10	9	114	75	91	59	83	3.32
80	100	l12.5	87	65	97	107	131	125	l335	7390	283	184	M10	12	144	94	115	75	83	3.5
85	106	118 5	87	65	97	107	137	131	12040	7850	283	184	M10	12	135	88	108	71	83	3.18
90	112	124.5	87	65	97	107	144	137	12750	8320	283	184	M10	12	128	83	102	67	83	4.2
注：Z11型胀紧联结套螺钉的机械性能等级为12.9级

上海双庆机械配件有限公司专业研究生产胀紧套（胀套）的厂家，目前生产Z1--Z21各种规格的胀套及非标来图尺寸加工。Z1-Z21均有现货，质量好，价格低，欢迎来电咨询订购。
友情提示:本公司提供胀紧套技术咨询及上门维修服务!
