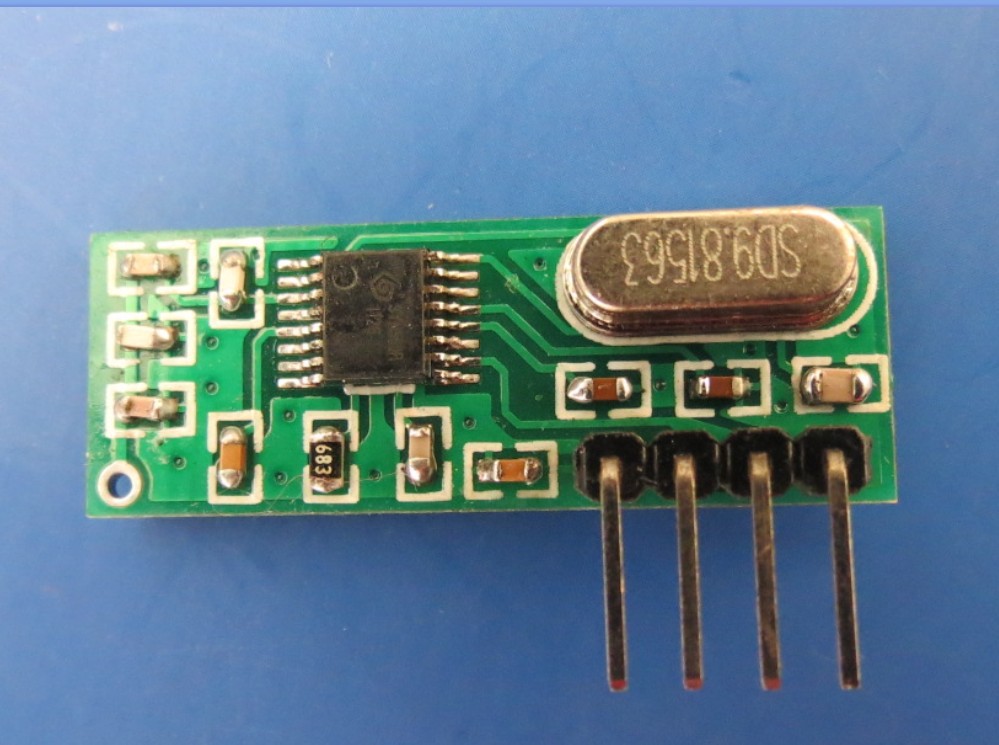

AU-RM03-5V接收模块规格说明书

产品型号：AU-RM03-5V

产品名称：微型（超小体积）5伏高频超再生无线接收模块

一、技术参数

工作电压(V)：DC5V

静态电流(mA)：4MA

调制方式：调幅（OOK）

工作温度： -10℃~+70℃

接收灵敏度(dBm)：-105DB

工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）

尺寸(LWH)：27*10*7mm

二、产品 特点：

        超外差接收模块采用LC振荡电路，内含放大整形，输出的数据信号为TTL电平，可直接至解码器，使用极为方便，并且价格低廉，所以被广泛使用。产品体积超小，灵敏度高；频点调试容易，供货周期短；产品质量一致性好，性价比高，目前是无线遥控市场用量最大最广的一种高频接收模块。

       接收模块有较宽的接收带宽，一般为±10MHz，出厂时一般调在315MHz或433.92MHZ（如有特殊要求可调整频率，频率的调整范围为266MHz~433MHz。）。接收模块一般采用DC5V供电，如有特殊要求可调整电压，电压的调整范围为3~8V。

接收模块的静态工作电流出厂时一般为4mA，如有特殊要求可降低电流，最小电流可调至1.5mA，但接收灵敏度会降低。出厂时接收模块的输出为有噪声输出，如有特殊要求可改为无噪声输出，但接收灵敏度会降低。

三、脚位及使用说明：

 接收模块一共有四个外部接口，上面有英文表示。“”表示接电源正极，“ DATA”表示输出，“GND”表示接电源负极。

       使用前要接上50欧姆1/4波长的天线，并且天线应该是直的，以达到最佳的接收效果，波长=光速/频率。

四、应用环境

无线遥控开关、遥控插座、数据传输、遥控玩具、防盗报警主机等。

五、自选配件

与公司发射系列、遥控器系列产品配套使用。

六、备注

电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，最好接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配
