防爆轴流风机   型号：BT35-11-3.15

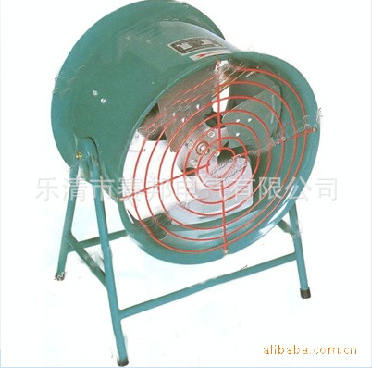

BT35型防爆轴流通风机

一、风机产品概述
1.风机的用途 BT35主要是为了工厂、仓库等有易燃、易爆气体场所通风换之气用，在较长的排气管道内间隔串联安装，以提高管道中的风压。该系列轴流风机是在国外同类产品的基础上，通过模型试验研究，确定了风机叶型，采用了圆筒型轮毂结构，同时对电机进行了改型设计，减少了流动损失，因而合风机效率出口按圆面积计算提高到77%，按出口环面积计算提高到89.5%，哭声比A声降低了3.6dB，又叶根处的强度，避免了叶片断裂现象。 BT35型防爆轴流通风机主要是排送含有易燃、易爆但无腐蚀性气体之用，电机须用防爆电机，开关须用防爆开关或远离易爆点，在易爆区域内电线不许有接头。 通过BT35风机的气体应无腐蚀性及显著粉尘，其温度不得超过40°C。
2.风机的型式 本系列产品按叶轮直径不同共分为十三种机号，依次排列为№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等，每个机号叶片可安装15、20、25、30和35度五种角度。 本系列产品均采用叶轮直接装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/s条件下配用三种转速：2900、1450、960r/min,面对进风口为逆时针转动，进气方向在叶轮端。 风机出厂前，均经运转试验，确保运转平稳。
3.风机的结构 BT35风机主要由叶轮、机壳、集风器等三部分组成。 （1）叶轮部：由叶片和轮毂组成，叶片采用铝合金制成，且按选定之安装角焊于轮毂上。 （2）机壳部：由风筒、支架组成，均采用薄钢板及型材制成，风筒为圆筒型，与叶轮之间有一下间隙。BT35风机风筒内圆铆接铝衬，用以防爆。 （3）集风器部：由集风口器法兰、集风器组成。集风器为圆弧流线型，可减少气流入口损失，由薄钢板制造。 （4）BT35配套防爆电机
