活塞气囊式水锤消除器 SG9000水锤吸纳器 SG9000活塞式水锤吸纳器
特点及用途
SG9000型活塞气囊式水锤吸纳器的内部有一密闭的容气腔，下端为一活塞。当冲击波传入水锤吸纳器时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则水击波双重作用下做上下运动，形成一个动态的平衡，这样就地消除了不规则的水击波震荡。
工作原理
水锤消除器一般安装在水击源附近的管路系统上，当水锤发生时，管路系统中液体的巨大功能作用在刚性的管道和管件上能量无以宣泄，形成破坏力和生产烦人的噪音。而安装水锤消除器以后，液体的巨大动能可以通过水锤消除器的活塞压缩空气作功，能量发生转化，消减了水锤破坏力，起到消除噪音，保护管网的作用。

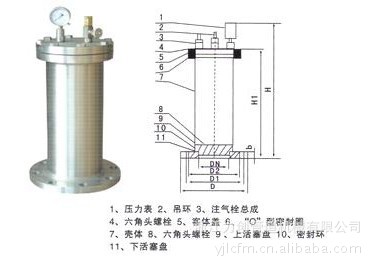

主要零部件材料
阀体、阀盖：铸铜、不锈钢
活塞：不锈钢
密封圈:丁腈橡胶
技术参数
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
安装
DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。 DN50~300为法兰连接，用标准三通外接。

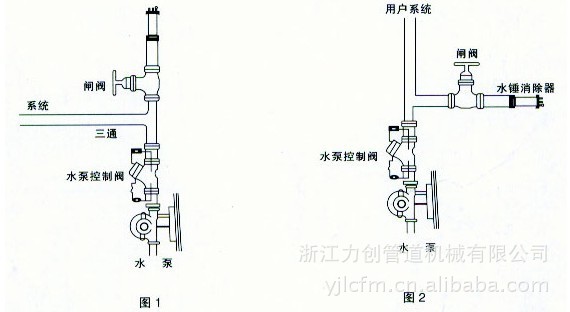

SG900~16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：
注意事项
1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
2、安装前请确认，水锤消除器气室压力不得高于管道压力
3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。
4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。
6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果最佳7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.
水锤吸纳器的行业标准属性是城镇建设标准(CJ)
相关标准有：
PDI-WH201-2006水锤吸纳器
ASSE1010-2004水锤吸纳器的性能要求
CJ/T300-2008建筑给水水锤吸纳器
