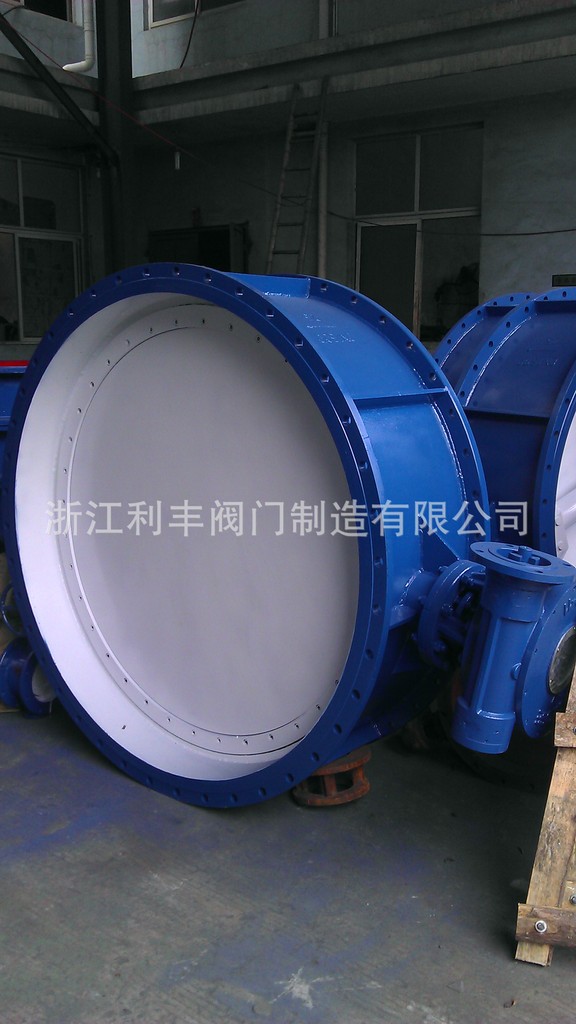

D343H/F法兰式三维偏心多层次金属(聚四氟弹性)硬密封蝶阀

   产品名称 :D343H/F法兰式硬密封蝶阀

 型号： D343H

 口径： 50～4000mm

 压力： 1.0MPa～2.5MPa

 材质： 铸钢、不锈钢
    一、产品概述

　　我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、特点

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢或聚四氟乙烯制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、主要技术参数

公称通经DN（mm) 50～2000
公称药理PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～425℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

五、采用标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

D(3、6、9)43H（10、16、25）-C、P、R 蜗轮、气动、电动传动
主要连接尺寸


公称
通径
（DN） 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H2 H1 D D1 D2 n-φd D D1 D2 n-φd D D1 D2 n-φd
100 127 285 107 215 180 155 8-18 220 180 156 8-18 235 190 156 8-22
125 140 300 123 245 210 185 8-18 250 210 184 8-18 270 220 184 8-26
150 140 320 140 280 240 210 8-23 285 240 244 8-22 300 250 211 8-26
200 152 370 180 335 295 265 8-23 340 295 266 12-22 360 310 274 12-26
250 165 420 200 390 350 320 12-23 405 355 319 12-26 425 370 330 12-30
300 178 500 250 440 400 368 12-23 460 410 370 12-26 485 430 389 16-30
350 190 530 270 500 460 428 16-23 520 470 429 26-26 555 490 448 16-36
400 216 570 300 565 515 482 16-25 580 525 480 16-30 620 550 503 20-36
450 222 600 320 615 565 532 20-25 640 585 548 20-30 670 600 548 20-36
500 229 680 360 670 620 585 20-25 715 650 609 20-33 730 660 609 20-39
600 267 750 420 780 725 685 20-30 840 770 720 20-36 845 770 720 24-42
700 292 810 480 895 840 800 24-30 910 840 794 24-36 960 875 820 24-48
800 348 905 540 1010 950 905 24-34 1025 950 901 24-39 1085 990 928 28-48
900 330 960 590 1110 1050 1005 28-34 1125 1050 1001 28-39 1185 1090 1028 28-56
1000 410 1010 640 1220 1160 1115 28-34 1255 1170 1112 28-42 1320 1210 1140 32-56
1200 470 1175 750 1450 1380 1325 32-41 1485 1390 1328 32-48 1530 1420 1350 32-56
1400 530 1310 860 1675 1590 1525 36-48 1685 1590 1530 36-48 1755 1640 1560 36-62
1600 600 1460 980 1915 1820 1750 40-54 1930 1820 1750 40-56 1975 1860 1780 40-62
1800 670 1560 1090 2115 2020 1950 44-54 2130 2020 1950 44-56 2195 2070 1985 44-70
2000 760 1670 1190 2325 2230 2160 48-54 2345 2230 2150 48-62 2424 2300 2210 48-70
注：可根据ANSI、JIS、DIN标准及非标尺寸生产

用户注意：尺寸均可根据用户需要加长（长杆蝶阀），如需特殊材料定货时提出
