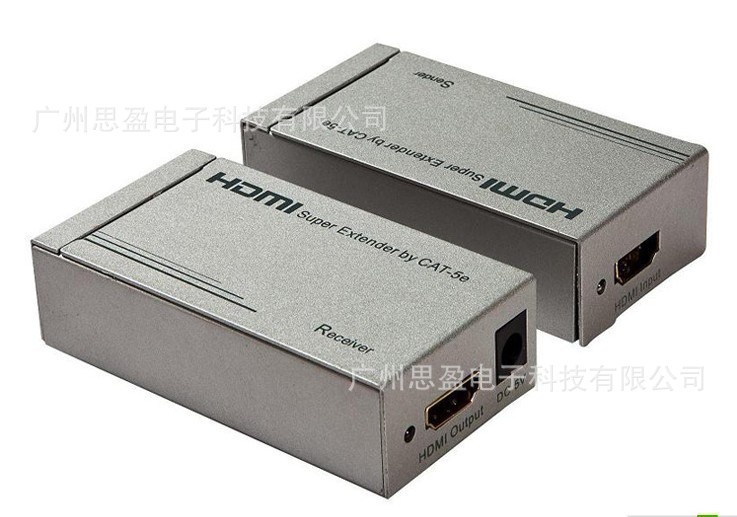

HDMI 双绞线延长器(By CAT-5e/6 电缆)：HDMI线通过网线延长
型号: Y-0102
1.0 产品概述
HDMI 双绞线延长器使用两根CAT-5e线可以将你的HDTV显示器延长30M。它不仅突破了HDMI Cable的传输极限,重要的是CAT-5e在接线施工时具有更多的灵活性和便利性。它配有HDMI（高清晰多媒体界面）连接端口，配合使用HDMI到DVI转换头使用时，支持DVI(交互式数字视频系统)设备。当整合单独的家庭影院时有更多的灵活性和组成选择。HDMI 双绞线超级延长器Sender（发射单元）放置在电脑、机顶盒或DVD播放器的旁边。使用超级延长器标配的电缆将DVI或HDMI信号源和发射单元连接起来。HDMI CAT-5延长器Receiver（接收单元）放置在高清的显示器旁边，原离信号源30米以外。将显示器插进延长器的接收单元后面。两根CAT-5电缆将发射单元和接收单元连接起来。
CE-LINK的延长器给众多消费者提供了便利，多应用在高清电视展销处，高清电视，机顶盒，DVD 等投影设备的工厂，数据监控中心，大型会议展示中心，学校及各个公司。
优点:
一旦HDMI 电缆成型之后，它的长度是固定的，不可改变的。因为HDMI 电缆的接头处是经过专业手段焊接固定的，使用者不可以缩短或者拉长距离。然而，CAT-5e/6电缆普遍，易安装。
因为HDMI 电缆的接头很大，所以使用起来必须以隐藏的方式。并且，在墙内通道传输时，HDMI 电缆不易于弯曲，然而CAT-5e/6电缆没有这样的麻烦。
使用此延长器，传输距离可以高达至60米，1080p，对于其他普通的HDMI 电缆，当传输距离高达10米以上，就需要特殊定制。
1.2 产品特性
此款HDMI双绞线延长器具有以下各个特性：
一对作为完整的组件，安装简单，方便便捷，外观精致。
CAT-5e/6 电缆能够代替HDMI 电缆的传输，达到更长距离的传输。
符合标准规范 IEEE-568B.
当使用CAT-6的电缆传输时，传输距离可以高达60米1080p 。
信号高至1.65Gbps，支持1080P 显示器。
兼容HDCP
输入视频信号:0.5 -1.0 volts p-p
输入DDC信号:5 volts p-p (TTL)
单路连接信号最大范围:1920X1200, 1080P
输出视频信号:HDMI 1.2a
DTV/HDTV:
1080P/1080i/720P/576P/480P/576i/480i
传输距离:
采用 CAT6 电缆30M for1080p
采用 CAT5e/6 电缆60M for 1080p
隔行扫描(50&60Hz):480i,576i,1080i
逐行扫描(50&60Hz):480p,576p,720p,1080p
尺寸(长-宽-高):45mmW x 25mmH x 81mmD
重量(净重):0.246KGs
消耗功率:5Watts (最大)
交流电源:
美规，英规，欧规，日规，澳规等

技术规格：

HDMI网线传送器使用两根CAT5电缆可以将你的HDMI高清显示器延长30M。他不仅突破了HDMI 线的传输极限,重要的是CAT5在接线施工时具有更多的灵活性和便利性。它配有HDMI（高清晰多媒体界面）连接端口，配合使用HDMI到DVI转换头使用时，支持DVI(交互式数字视频系统)设备。当整合单独的家庭影院时有更多的灵活性和组成选择。

• 支持HDMI 1.3
• 兼容HDCP 1.2协议
• 支持视频输入:24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
• 信号传输:两条cat5或者cat6线（推荐使用）替代HDMI线，接受器和发射器之间线缆最长可达60米
• 支持视频输出:24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
• 支持CEC
• 支持音频格式:DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
• LED显示灯:当电源或者延长器工作时，相关的LED灯会变亮
• 使用AWG26规格的线缆,信号传输可达60米
• 无信号损失
• 安装简单
• 外置DC5V/0.8A的电源适配器

1、提供音视频输出的设备称之为源设备，譬如PC、DVD、PS3等；影音展示设备称之为端设备，譬如电视机、投影机、功放等。
2、示例中，源设备蓝光DVD通过HDMI线连接到发射器,发射器与接收器通过2条30米的Cat-5e/6线连接 ，接收器通过HDMI线输入到电视中。实现HDMI信号的30米远距离传送。
