产品简介
DZX系列在线滤油机采用PLC（Programmable Logic Control）控制技术,主要用于35KV～500KV变压器有载分接开关绝缘油的旁路循环过滤。

在现今输配电行业中，大型变压器广泛地安装了有载调压开关，对保证电力系统和用户的电压质量起到了重要作用。但由于开关频繁的带负荷

切换，产生了大量游离碳、水分等。油质的劣化，降低了油的绝缘强度，限制了开关的切换次数，甚至危及变压器的安全运行。
有载分接开关在线滤油装置与分接开关配套使用，能够在变压器正常运行的状态下,有效去除分接开关内绝缘油的游离碳、金属微粒、杂质等颗

粒性物质,并可吸附大量的有机酸和降低微量水分,有效地降低了分接开关内绝缘油中含有的游离碳、金属微粒、杂质、有机酸、水分的含量，

提高绝缘油的击穿电压和使用寿命,使分接开关内的绝缘油基本达到或接近新绝缘油的标准,提高有载分接开关安全性和可靠性,提高分接开关的

动作次数、对减少停电次数、延长设备检修周期、提高供电质量、实现设备的状态检修、提高电网的安全运行水准、减少资源浪费和环境污染

、提高企业经济效益和管理水平等方面具有重大意义和作用。

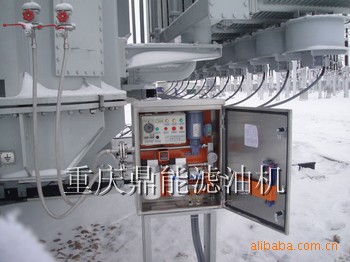

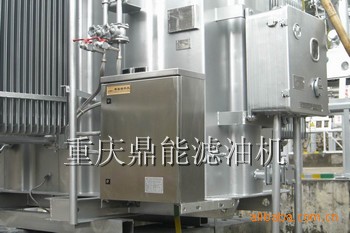

该装置通常永久性地安装在有载调压分接开关附近，作为设备使用，有多种流量和多种不同功能附件可供选择。

适用范围
DZX系列在线滤油机主要用于带有载调压变压器的电阻元件过渡、油中切换、各种电压等级的组合式和复合式有载分接开关.
按中国电力行业标准DL/T<<有载分接开关运行维修导则>>的规定,运行中的有载分接开关绝缘油击穿电压低于25kV时,应开盖清洗换油或滤油.当

有载开关安装于较为潮湿的热带或亚热带气候的地区时,绝缘油中的水份会增加,从而降低油的击穿强度.在以上环境下,使用本有载分接开关在

线净油装置可以有效地控制绝缘油中的含水量, 从而提高并保持油的击穿电压,可延长维修周期.

执行标准
DL/T574-1995     有载分接开关运行维护导则
GB10584-1989     有载分接开关应用导则
GB2536-1990      变压器油
GB/T 14542-2005  运行变压器油维护管理导则
GB/T7595-2000    运行中变压器油质量标准
GB7597-87        电力用油(变压器油、气轮机油)取样方法
GB/T7061-1987    运行中变压器油水分测定法(气相色普法)
GB1094.1-1996    电力变压器 第一部分 总则
GB/T13499-2002   电力变压器应用导则

产品参数

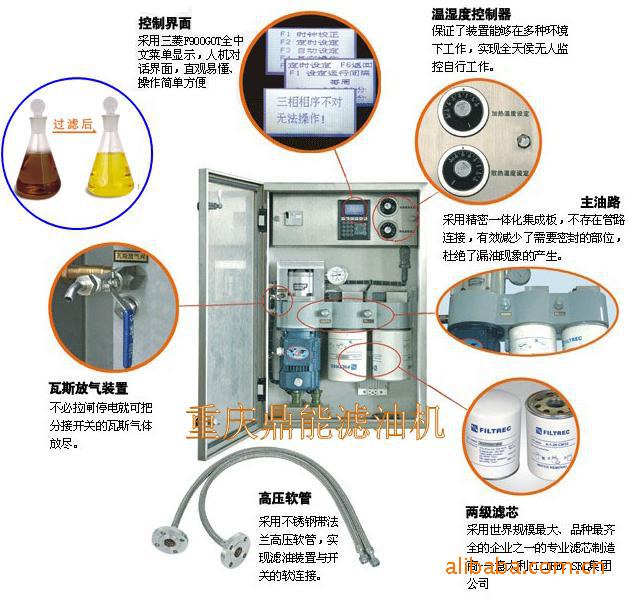

产品优势

1.整体式油路
所有元件全部嵌入在数控成型整体式精密油路中。结构紧凑，内部没有任何管道连接，减少了密封部位，且所有主密封部位均设计为两道密封。采用不锈钢带法兰软管直接与变压器有载分接开关进出油口法兰连接，方便可靠。

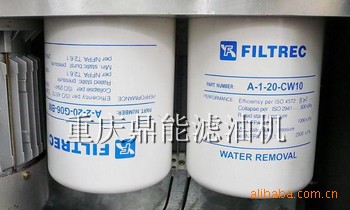

2.高精密的二级分离过滤
设计二级分离过滤，前级采用1μm滤芯，除去游离炭等金属微粒杂质，后级滤芯内置有高性能活性吸附材料，能去除水份、有机酸等物质，使

绝缘油保持良好耐压特性。

3.全数字控制
采用高性能的嵌入式专用数字控制器。独特的控制算法、强电磁抗干扰设计、运行稳定可靠。

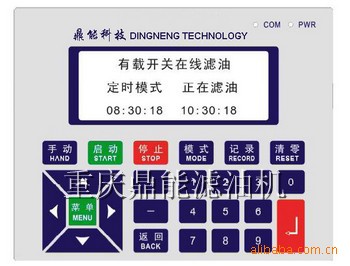

4.简单直观的人机界面
液晶显示、中文菜单，方便的常用功能键，人机对话友好，界面直观易懂，无需记忆，操作简单。

5.回路溢流和压力检测多重保护
系统设有溢流阀和压力检测限压功能；当出口压力高于溢流阀开启压力时，油通过溢流阀在内部形成循环。如溢流阀失效，压力检测还能起到

限压保护作用停止电机，保护系统。泵的吸油口设有压力传感器，防止进油阀未打开时启动电机，损坏油泵。

6.智能温湿控
当温度低于或高于设定值时（适宜温度设置0～40℃），系统自动加热或散热，保证系统在环境恶劣的各种温、湿度环境下可靠滤油，实现全天候无人监控值守的工作模式。

7.瓦斯在线放气
在设备巡检时，巡检人员通过滤油系统自身的瓦斯在线放气机构直接将分接开关内的气体放尽。

8.在线补油技术
当有载开关长期工作油位下降时，可通过滤油系统本身的注油机构，将合格的同型号绝缘油补充入到有载分接开关本体内。

9.远程监控技术
具有RS485；Can_Bus;;Profield_Bus等多种总线模式，配有远端监控软件，可与自动化保护系统通信， 实现无人监控自动工作，接收设备控制系统上位机信号，对绝缘油过滤。工作人员在远端就可以监测系统的运行状态，如：有载开关动作总次数；滤油次数、滤油时 间、更换滤芯提示、相序出错等维护报警内容

10.可视窗观察功能
系统设计了油过滤前后可视窗，巡检人员在巡检设备的同时能通过视窗观察油过滤前后的品质。

11.电源相序和电压检测闭锁保护功能
电源相序错误、电压高于或低于U=380V（增/减10%）时，系统自动闭锁，电机停止运行。

12.自动报警闭锁功能
具有自诊断和维护报警功能。出现报警显示时，系统自动闭锁，不能启动，故障消除后自动恢复正常。如滤芯堵塞，工作人员要及时清洗或更

换后才能启动系统滤油。

13.掉电保存记忆功能
掉电时，设定参数和运行数据能自动保存和记忆。
