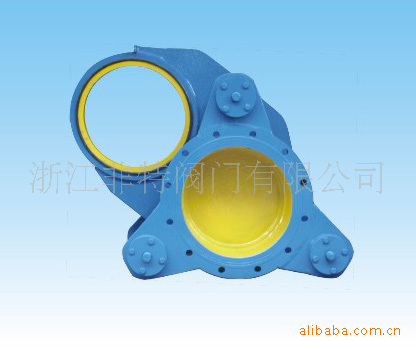

F743X-2.5（A）液动盲板阀
一，结构，特点及用途：
本阀是一种手动，电动，气动或液动切断气体介质的闸板阀它分为长短型两种系列，长型系列带有伸缩节，介质流向应从无伸缩节端流入（一般用于较长的管道）；由于本阀结构新颖，重量轻，体积小，广泛低应用在治金，化工，矿山，石油，机械等行业的气体管道系统中。
二，工作原理：
该阀共有三个驱动装置，其中两个为手动夹紧或松开装置，一个为使闸板开通或关闭的电动装置，在开或关闸板过程中，首先松开两个手动装置，而后再气动电动装置，以达到闸板开或关的目的（应特别注意的是两个手动装置不松开，不得开启电动装置）闸板开或关完毕后，再将两个手动装置夹紧，管道方能进行工作。
三，主要性能及参数：
| 工称压力 | 0.25MPa |
| 适用介质 | 尘气，煤气，空气等有害气体 |
| 适用温度 | 密封材料为丁晴橡胶≤80℃ 氟橡胶≤250℃ 石棉盘根≤450℃ |
| 泄漏率 | 关闭后泄漏率为0 |
| 电压 | 三相380V.AC 50Hz |
四，连接尺寸表
DN | D | D1 | d | N－Φd | B | L | L1 | H | N1－Φd1 |
200 | 320 | 280 | 22 | 8－Φ18 | 500 | 580 | 110 | 350 | 4－Φ12 |
250 | 375 | 335 | 24 | 12－Φ18 | 500 | 580 | 150 | 400 | 4－Φ12 |
300 | 440 | 395 | 24 | 12－Φ22 | 500 | 580 | 150 | 450 | 4－Φ12 |
350 | 490 | 445 | 24 | 12－Φ22 | 600 | 580 | 200 | 480 | 4－Φ15 |
400 | 540 | 495 | 24 | 16－Φ22 | 600 | 680 | 200 | 500 | 4－Φ15 |
450 | 590 | 550 | 26 | 16－Φ22 | 600 | 680 | 250 | 530 | 4－Φ15 |
500 | 645 | 600 | 26 | 20－Φ22 | 600 | 680 | 300 | 580 | 4－Φ15 |
600 | 755 | 705 | 26 | 20－Φ26 | 600 | 680 | 300 | 630 | 4－Φ15 |
700 | 860 | 810 | 26 | 24－Φ26 | 600 | 680 | 350 | 680 | 4－Φ18 |
800 | 975 | 920 | 26 | 24－Φ30 | 800 | 680 | 400 | 730 | 4－Φ18 |
900 | 1075 | 1020 | 26 | 24－Φ30 | 800 | 710 | 400 | 780 | 4－Φ18 |
1000 | 1175 | 1120 | 26 | 28－Φ30 | 800 | 710 | 500 | 830 | 4－Φ20 |
1100 | 1275 | 1220 | 26 | 28－Φ30 | 800 | 710 | 500 | 880 | 4－Φ20 |
1200 | 1375 | 1320 | 26 | 32－Φ30 | 800 | 830 | 600 | 940 | 6－Φ20 |
1300 | 1475 | 1420 | 26 | 32－Φ30 | 800 | 830 | 600 | 990 | 6－Φ20 |
1400 | 1575 | 1520 | 26 | 36－Φ30 | 850 | 830 | 700 | 1040 | 6－Φ20 |
1500 | 1675 | 1620 | 26 | 36－Φ30 | 850 | 830 | 750 | 1090 | 6－Φ22 |
1600 | 1790 | 1730 | 26 | 40－Φ30 | 850 | 830 | 800 | 1140 | 6－Φ22 |
