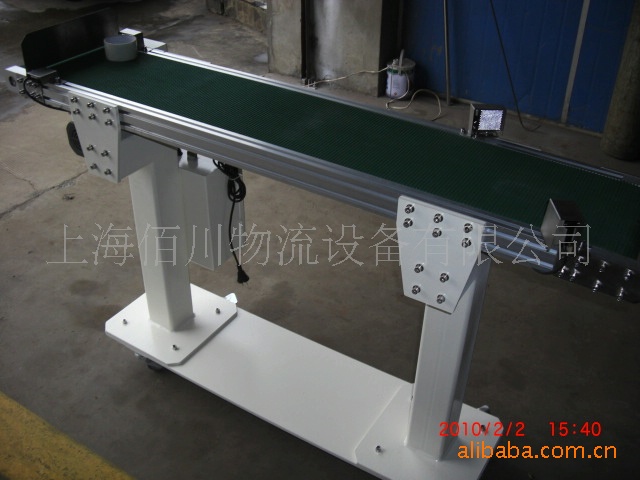

皮带线

皮带线又叫皮带式流水线，也叫皮带输送机，带式输送机或胶带输送机，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。





编辑本段

皮带线的概念　皮带机按其输送能力可分为重型皮带机如矿用皮带输送机，轻型皮带机如用在电子塑料，食品轻工，化工医药等行业。皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送。

编辑本段

功能及特点

结构简单、维修方便、外形美观、运行可靠、被广泛应用于电子、家电、食品、汽车、摩托车等行业的零部组装的输送 　　技术参数: 　　1. 主要输送形式为：条形工作台、独立工作台、单边工作台、双边工作台和无工作台输送形式。 　　2. 驱动的形式有：电机驱动输送形式。 　　3. 皮带常用宽度为：20～ 2000mm，也可根据客户要求定做。 　　4. 输送带的材质有：橡胶带、PVC带、帆布带、食品带等。 　　5. 输送带的形式有：带挡板输送带、带围板、平皮带及防滑带等。 　　6. 工作台板尺寸根据用户定。 　　7. 工作台面有：贴防火板、普通橡胶、防静电橡胶灯。 　　8. 线体支架有：不锈钢、铝型材、碳钢喷塑等。 　　9. 输送速度一般为0.1～10M/min； 也可根据用户需要采用调速或定速。 　　10. 调速有：变频调速、电磁调速、电子调速、机械调速等。 　　11. 皮带机架材质有：碳钢、不锈钢、铝型材。





编辑本段

皮带线的操作

在皮带线运行前，首先要确认皮带线设备、人员、被输送物品均处于安全完好的状态；其次检查各运动部位正常无异物，检查所有电气线路是否正常，正常时才能将皮带线投入运行。 最后要检查供电电压与设备额定电压的差别不超过±5％。 　　在皮带线运行投入，必须进行以下操作： 　　1.合上总电源开关，检查设备电源是否正常送入且电源指示灯是否亮。正常后进行下一步操作。 　　2.合上各回路的电源开关，检查是否正常。正常状态下为：设备不动作，皮带线运行指示灯不亮，变频器等设备的电源指示灯亮，变频器的显示面板显示正常（无故障代码显示）。 　　3.按照工艺流程依次启动各电气设备，上一个电气设备启动正常后（电机或其他设备已达到正常速度、正常状态）再进行下一个电气设备的启动。 　　在皮带线运行中，必须遵守被输送物品设计中物品的规定，遵守皮带线的设计能力。其次，要注意各类人员不得触及皮带线的运动部分，非专业人员不得随意接触电气元件、控制按钮等。 最后，在皮带线运行中不能对变频器后级断路，如确定维修需要，则必须在停止变频运行的情况下才能进行，否则可能损坏变频器。 　　皮带线运行停止 ，按下停止按钮待系统全部停止后方能切断总电源。

编辑本段



输送机的分类输送机一般按有无牵引件来进行分类

具有牵引件的输送机一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和支承件等。牵引件用以传递牵引力，可采用输送带、牵引链或钢丝绳；承载构件用以承放物料，有料斗、托架或吊具等；驱动装置给输送机以动力，一般由电动机、减速器和制动器(停止器)等组成；张紧装置一般有螺杆式和重锤式两种，可使牵引件保持一定的张力和垂度，以保证输送机正常运转；支承件用以承托牵引件或承载构件，可采用托辊、滚轮等。 　　具有牵引件的输送机的结构特点是：被运送物料装在与牵引件连结在一起的承载构件内，或直接装在牵引件(如输送带)上，牵引件绕过各滚筒或链轮首尾相连，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，利用牵引件的连续运动输送物料。 　　这类的输送机种类繁多，主要有带式输送机、板式输送机、小车式输送机、自动扶梯、自动人行道、刮板输送机、埋刮板输送机、斗式输送机、斗式提升机、悬挂输送机和架空索道等。 　　没有牵引件的输送机的结构组成各不相同，用来输送物料的工作构件亦不相同。它们的结构特点是：利用工作构件的旋转运动或往复运动，或利用介质在管道中的流动使物料向前输送。例如，辊子输送机的工作构件为一系列辊子，辊子作旋转运动以输送物料；螺旋输送机的工作构件为螺旋，螺旋在料槽中作旋转运动以沿料槽推送物料；振动输送机的工作构件为料槽，料槽作往复运动以输送置于其中的物料等。 　　未来输送机的将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。 　　大型化包括大输送能力、大单机长度和大输送倾角等几个方面。水力输送装置的长度已达440公里以上带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的“带式输送道”。不少国家正在探索长距离、大运量连续输送物料的更完善的输送机结构。扩大输送机的使用范围，是指发展能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性物料的输送机 　　发展趋向 输送机的发展趋向是：①继续向大型化发展。大型化包括大输送能力、大单机长度和大输送倾角等几个方面。水力输送装置的长度已达 440公里以上。带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的"带式输送道"。不少国家正在探索长距离、大运量连续输送物料的更完善的输送机结构。②扩大输送机的使用范围。发展能在高温、低温条件下、有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性的物料的输送机。③使输送机的构造满足物料搬运系统自动化控制对单机提出的要求。如邮局所用的自动分拣包裹的小车式输送机应能满足分拣动作的要求等。④降低能量消耗以节约能源，已成为输送技术领域内科研工作的一个重要方面。已将1吨物料输送1公里所消耗的能量作为输送机选型的重要指标之一。⑤减少各种输送机在作业时所产生的粉尘、噪声和排放的废气。。

输送机械按使用的用途分可以分为:

1,散料输送机械(如:带式输送机\螺旋输送机\斗式提升机\大倾角输送机等) 　　（1）带式输送机由驱动装置拉紧装置输送带中部构架和托辊组成输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。 　　带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。 　　在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中，广泛应用带式输送机。它用于水平运输或倾斜运输。 　　通用带式输送机由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫等装置组成。 　　①输送带 　　常用的有橡胶带和塑料带两种。 橡胶带适用于工作环境温度-15～40°C之间。物料温度不超过50°C。向上输送散粒料的倾角12°～24°。对于大倾角输送可用花纹橡胶带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。带宽是带式输送机的主要技术参数。 　　②托辊 　　分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒（用于大功率）等。有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊（由2～5个辊子组成）支承承载分支，用以输送散粒物料；调心托辊用以调整带的横向位置，避免跑偏；缓冲托辊装在受料处，以减小物料对带的冲击。 　　③滚筒 　　分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件。分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒（用于大功率）等。 　　④张紧装置 　　其作用是使输送带达到必要的张力，以免在驱动滚筒上打滑，并使输送带在托辊间的挠度保证在规定范围内。 　　带式输送机的技术优势 　　首先是它运行可靠。在许多需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂散状物料的输送，以及港口内船舶装卸等均采用带式输送机。如在这些场合停机，其损失是巨大的。必要时，带式输送机可以一班接一班地连续工作。 　　带式输送机动力消耗低。由于物料与输送带几乎无相对移动，不仅使运行阻力小(约为刮板输送机的1／3-1／5)，而且对货载的磨损和破碎均小，生产率高。这些均有利于降低生产成本。 　　带式输送机的输送线路适应性强又灵活。线路长度根据需要而定．短则几米，长可达10km以上。可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。 　　根据工艺流程的要求，带式输送机能非常灵活地从一点或多点受料．也可以向多点或几个区段卸料。当同时在几个点向输送带上加料(如选煤厂煤仓下的输送机)或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时，带式输送机就成为一条主要输送干线。 　　



。

编辑本段

输送机安全操作规程

一、固定式输送机应按规定的安装方法安装在固定的基础上。移动式输送机正式运行前应将轮子用三角木楔住或用制动器刹住。以免工作中发生走动，有多台输送机平行作业时，机与机之间，机与墙之间应有一米的通道。 　　二、输送机使用前须检查各运转部分、胶带搭扣和承载装置是否正常，防护设备是否齐全。胶带的涨紧度须在启动前调整到合适的程度。 　　三、皮带输送机应空载启动。等运转正常后方可入料。禁止先入料后开车。 　　四、有数台输送机串联运行时，应从卸料端开始，顺序起动。全部正常运转后，方可入料。 　　五、运行中出现胶带跑偏现象时，应停车调整，不得勉强使用，以免磨损边缘和增加负荷。 　　六、工作环境及被送物料温度不得高于50℃和低于-10℃。不得输送具有酸碱性油类和有机溶剂成份的物料。 　　七、输送带上禁止行人或乘人。 　　八、停车前必须先停止入料，等皮带上存料卸尽方可停车。 　　九、输送机电动机必须绝缘良好。移动式输送机电缆不要乱拉和拖动。电动机要可靠接地。 　　十、皮带打滑时严禁用手去拉动皮带，以免发生事故。

编辑本段

调试输送机的步骤：

（1） 各设备安装后精心调试输送机，满足图样要求。 　　（2） 各减速器，运动部件加注相应润滑油。 　　（3） 安装输送机达到要求后各单台设备进行手动工作试车，并结合起来调试输送机以满足动作的要求。 　　（4） 调试输送机的电气部分。包括对常规电气接线及动作的调试，使设备具备良好性能，达到设计的功能和状态。 　　皮带输送机皮带跑偏及打滑的处理方法跑偏的原因有多种，需根据不同的原因区别处理。 　　第一： 调整承载托辊组 　　第二：安装调心托辊组 　　第三：张紧处的调整 皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。 　　第四：调整驱动滚筒与改向滚筒位置 驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节 　　第五：双向运行皮带输送机跑偏的调整 　　皮带打滑的处理办法： 　　第一：螺旋张紧或液压张紧皮带机的打滑使用螺旋张紧或液压张紧的皮带输送机出现打滑时可调整张紧行程来增大张紧力。但是，有时张紧行程已不够，皮带出现了永久性变形，这时可将皮带截去一段重新进行硫化. 　　第二：在使用尼龙带或EP是要求张紧行程较长，当行程不够时也可重新硫化或加大张紧行程来解决。 　　跑偏的原因有多种，需根据不同的原因区别处理。 　　第三：重锤张紧皮带输送机皮带的打滑使用重锤张紧装置的皮带输送机在皮带打滑时可添加配重来解决，添加到皮带不打滑为止。但不应添加过多，以免使皮带承受不必要的过大张力而降低皮带的使用寿命。
