视频防雷保护器

(单路)

1. 概述

本浪涌保护器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。

2.功能特点

适用于保护对电磁干扰敏感的视频设备，同时适用于其它采用BNC接头，通过同轴电缆传输的信号，带宽不超过10MHZ信号收发设备,保护设备使其免受感应过电压、操作过电压和静电放电等所造成的损坏；多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等优点。

3.使用环境

温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.

4.工作原理

浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。

5.技术指标

6安装、使用和维护

6.1安装说明

6.1.1将保护器接入系统前，先检查地网接地电阻，应符合规范要求。

6.1.2将保护器接入被保护设备前端，必须连接可靠。

6.1.3将保护器的接地线尽可能短地连接到保护机房接地母排或地网上。

6.2注意事项

6.2.1保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。

6.2.2若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。

6.2.3用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。

6.3保护器的检查

6.3.1用三用表“Ω×1”档测量保护器输入芯线与输出芯线之间的电阻约为4.7Ω；若开路，则不正常，应更换保护器。

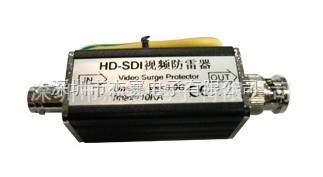

7.产品外观及接线图：
