一、钢丝绳电动葫芦简介
钢丝绳电动葫芦简称电葫芦,是一种轻小型起重设备。具有结构紧凑,重量轻,体积小,零部件通用性强,操作方便等优点。多数电动葫芦由人使用按纽在地面跟随操纵，或也可在司机室内操纵或采用有线（无线）远距离控制。它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。

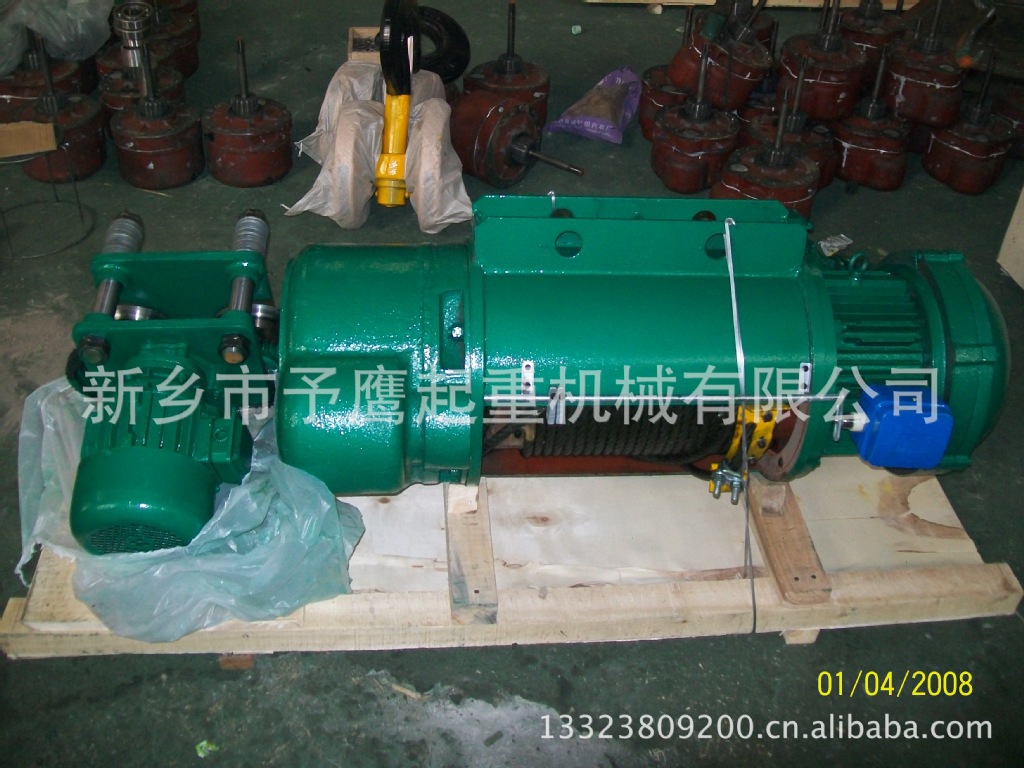

二、钢丝绳电动葫芦组成部件
钢丝绳电动葫芦组成的部分大致可分为：减速器、控制箱、钢丝绳、锥形电动机、按钮开关。
其中各部分的作用及功能如下：
减速器：是采用三级定轴斜齿轮传动机构，齿轮和齿轮轴均经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。
控制箱：是采用能在紧急情况下切断主电路，并带有一个上下行程保护段火限位器的装置。
钢丝绳：是采用型起重钢丝绳，它保证了经久耐用。锥形电动机：起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。
按钮开关：采用手操式，轻巧灵便，分有绳操纵和无绳遥控两种方式。

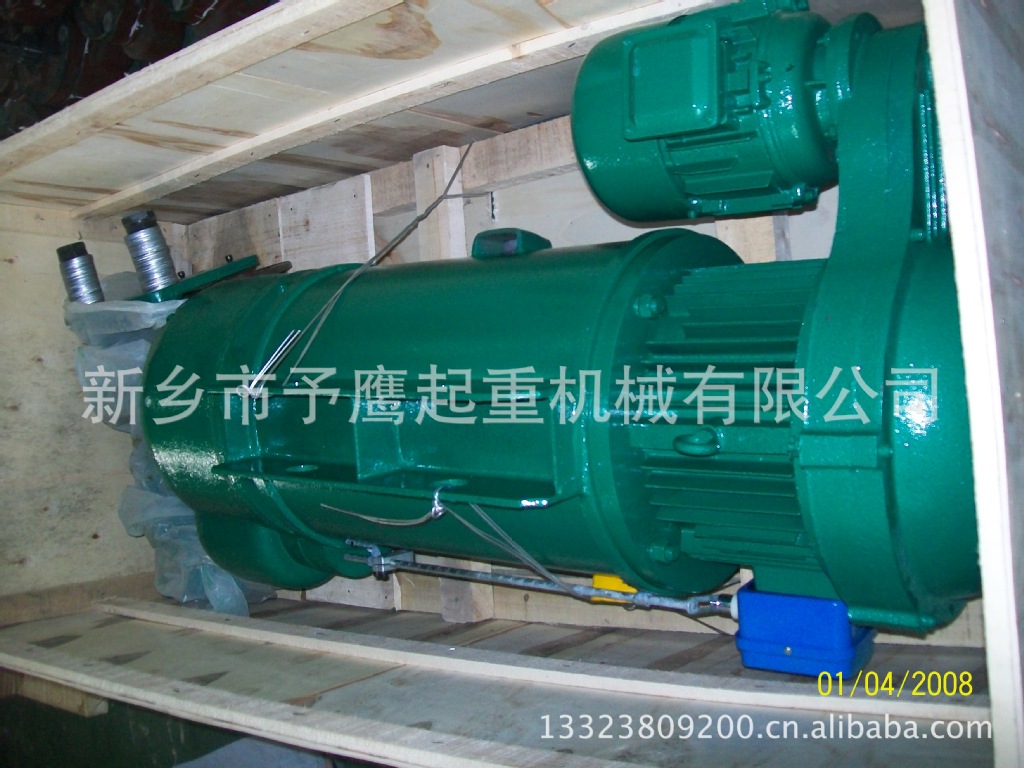

三、钢丝绳电动葫芦工作原理
钢丝绳电动葫芦是目前国内普遍使用的俩种类型的机械传动装置，俩种类型的电动葫芦有其共同的组成部分，三个部分组成了其整体结构，一为运行结构（固定式则无），二为电器装置；三为提升结构。
1、运行机构
电动小车、运行电机、运行减速器、从动小车等共同组成运行机构。悬挂着主机作往复移动。其运行速度一般为20m/min，亦可选用30m/min。1~5t起升高度≥12m时，增加一台从动小车。
2、电器装置
CD1、MD1型电动葫芦的电器装置有电气控制箱（0.25t无），按钮开关限位器及连接导线等组成。
按钮开关的操作电压一般为380V或36V，根据按钮开关上所示方向和符号，正确按压按钮，通过控制箱内继电器的吸合与断开，可以控制葫芦的动作。
3起升结构
起升结构包括的装置是整机的主要部分，起升结构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度H=6m时，用一个爪型联轴器联接电机轴和减速器的输入轴。H≥9m时增设中间轴和刚性联轴器。H≥18m时，配一支撑架加强中间轴的刚性，保证转动平稳。
①起升电动机
起升电动机采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。CD1型葫芦配用ZD型单速电机，MD1型葫芦配用ZDS型双速电机，ZDS型电机常速和慢速之比为10:1。
②减速器
0.25t葫芦减速器为直齿行星传动结构，其余减速器均采用斜齿轮三级减速。齿轮及轴采用合金结构钢或优质碳素钢加工而成，并经合适的热处理确保其可靠性与寿命。箱体、箱盖用铸铁制造，减震性好，密封可靠。

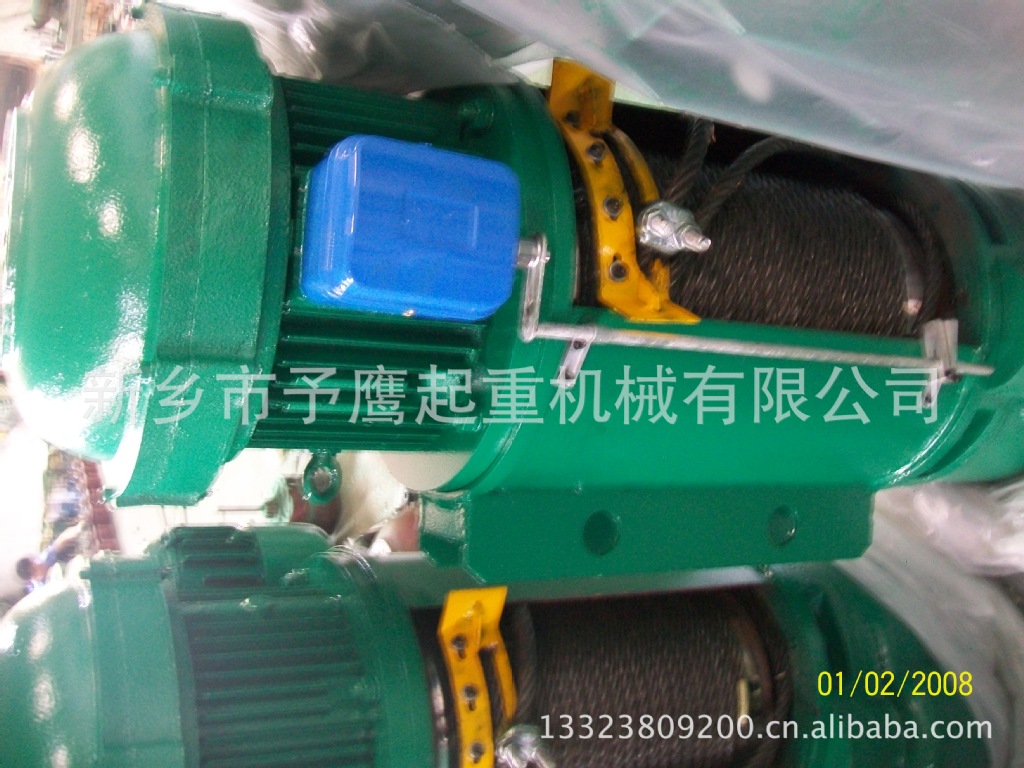

③卷筒装置
卷筒采用铸铁或无缝钢管制造，利用花键传递动力；卷筒外壳用钢板焊制而成。
卷筒装置是葫芦的中心部分，其上通过平衡梁与运行机构联接，两端分别与起升减速器、电机联接，其下通过钢丝绳与吊钩装置联合工作，外罩的前上方装有限位器导杆装置。
④吊钩装置
吊钩采用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳联接，使吊钩运转自如，5t及其以下吊钩装置为单滑轮式，10t及其以上为双滑轮式。
四、电动葫芦的规格及参数
起重量(t) | 起升高度（m） | 起升速度m/min | 运行速度(m/min) | 滑轮倍数 | 起升电机型号 | 运行电机型号及功率（kw） | 防护等级 | 工字钢轨道型号 | 最小转弯 半径(M) | 自重 |
(悬挂式) | ||||||||||
0.5 | 6 | 8 8/0.8 | 20 20/6.7 30 | 1/2 | ZD21-4 (0.8) | ZDY11-4 (0.2) | IP44 IP54 | I16a-I28b | 1 | 135 |
9 | 1 | 140 | ||||||||
12 | 1 | 155 | ||||||||
18 | 1.8 | 175 | ||||||||
24 | 2.5 | 185 | ||||||||
30 | 3.2 | 195 | ||||||||
1 | 6 | ZD22-4 (1.5) ZDS1-0.2/1.5 (0.2/1.5) | I16a-I28c | 1 | 180 | |||||
9 | 1 | 190 | ||||||||
12 | 1.2 | 205 | ||||||||
18 | 1.8 | 220 | ||||||||
24 | 2.5 | 235 | ||||||||
30 | 3.2 | 255 | ||||||||
2 | 6 | ZD31-4 (3) ZDS1-0.4/3 (0.4/3) | ZDY12-4 (0.4) | I20a-I45c | 1.2 | 250 | ||||
9 | 1.2 | 265 | ||||||||
12 | 1.5 | 300 | ||||||||
18 | 2 | 320 | ||||||||
24 | 2.8 | 340 | ||||||||
30 | 3.5 | 360 | ||||||||
3 | 6 | ZD32-4 (4.5) ZDS1-0.4/4.5 (0.4/4.5) | I20a-I45c | 1.2 | 320 | |||||
9 | 1.2 | 340 | ||||||||
12 | 1.5 | 350 | ||||||||
18 | 2 | 380 | ||||||||
24 | 2.8 | 410 | ||||||||
30 | 3.5 | 440 | ||||||||
5 | 6 | ZD41-4 (7.5) ZDS1-0.8/7.5 (0.8/7.5) | ZDY21-4 (0.8) | I25a-I63c | 1.2 | 590 | ||||
9 | 1.2 | 630 | ||||||||
12 | 1.5 | 650 | ||||||||
18 | 2 | 700 | ||||||||
24 | 2.8 | 750 | ||||||||
30 | 3.5 | 800 | ||||||||
10 | 6 | 7 7/0.7 | ZD51-4 (13) ZDS1-1.5/13 (1.5/13) | 2×ZDY21-4 (0.8) | I40a-I63c | 1.5 | 820 | |||
9 | 1.5 | 875 | ||||||||
12 | 1.5 | 960 | ||||||||
18 | 2.5 | 1015 | ||||||||
24 | 3 | 1090 | ||||||||
30 | 4 | 1125 |
