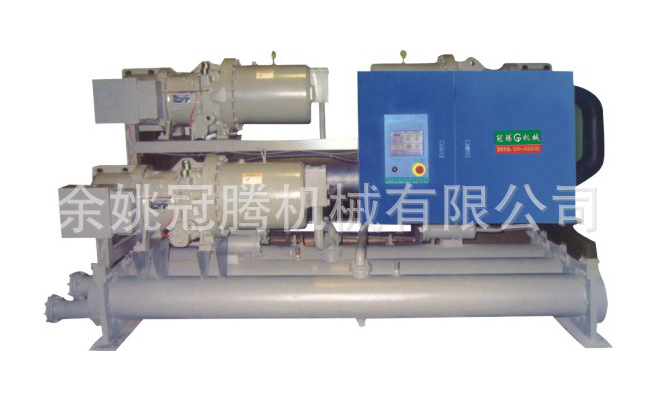

三、水冷式螺杆冷水机组特点：

1、水冷式螺杆冷水机组采用卧式壳管冷凝器和壳管蒸发器，结构简洁，换热稳定，效率持久，维护方便的特点。

2、机组控制系统采用进口PLC微电脑控制器、紧急停止开关等，感温式易熔栓，

安全阀等。

4、采用高效传热换热器，冷量损失少同，易回油，传热管不致发生冻裂优点。

5、采用高性能压缩机，高EER值，噪声低，运行稳定。

四、水冷式螺杆冷水机组配置：

五、水冷式螺杆冷水机组保护装置：

1、缺相，逆相保护装置；

2、电机过载保护装置；

3、高低压压力保护装置；

4、缺水自动报警装置；

5、温度过低、防结冰保护装置；

6、线圈过热保

七、玻璃钢逆流式圆型冷却塔参数表：

八、圆型逆流式冷却塔安装使用说明

A、环境选择：

1、应避免装于防水通道或易反射音量的高墙，应装于屋顶或空气流通的地方。

2、两台或以上的冷却塔并用时，应注意塔身间距。

3、不应安装在四面有墙或密不透风的地方，并应注意身与外墙间距。

4、应避免安装在有媒烟及灰尘较多的地方，防止堵塞胶片。

5、应远离厨房及锅炉房等较热的地方。

B：安装要点：

1、基础应水平不能倾斜，冷却塔中心线垂直于水平面，否则影响布水及电机工作。

2、对于175T以上的冷却塔出入水管应设置支座。

3、当两台或以上共用水泵时，应在水盆之间加一平衡水管。

4、循环出入水接驳，宜用避震连接。

5、冷却塔风扇叶片应与塔壁间隙一致，决不允许两侧间隙相差太大，发现此现象应及时解决。

6、马达及减速器要定期检修，减速器应经常检查油位。

C：启动检查：

1、所有螺丝是否收紧，塔内是否有杂物。

2、风扇及淋水系统转动是否是顺畅。

3、检查电源与马达电压是否一致。

4、皮带组合安装是否正确。

5、开启补水阀将水盆及水管完全注满，水位低于满水喉25mm。

6、起动时，先开水泵后开风扇，检查风向及风量及时调整直致达到要求为止。

7、停止时，先停风扇再停水泵。

D、运行检查：

1、保持水塔内清洁，定期做水质处理。

2、运行约60小时后，须重新检查皮带拉力，确保正常。

3、齿轮减速箱油位及运行150小时后须更换润滑油。

E、冷却塔设计工况

1、大气压力：--P=99400Pa

2、湿球温度：--WBT=28℃

3：进水温度：--T1=37℃

4：出水温度：--T2=32℃

5：水温降：△TS=5℃

九：玻璃钢逆流式圆型冷却塔产品特点：

1、冠腾牌水塔采用优质PVC胶片，其蜂巢式扇纹大大增强冷热交换能力，并可抵受高温达56℃，保证水塔散热效能达至最佳水准，同时备有绿色及耐高温胶片供选用；

2、风扇选用轴流式风扇，采用高级塑料或铝合金制造，每套风扇离厂前均经过专业人员严格定位及平衡测式；

3、所有金属主要配件：由原厂采用厚身钢材制造，经国际标准热浸镀锌防锈处理，同时也可提供不锈钢配件；

4、冠腾牌水塔外壳：均为防酸抗碱浸蚀之高级玻璃纤维，所有喉管及喷水设备采用高级塑料，不用加润滑油，保证耐用；

5、冠腾牌水塔以黄色为主（如需其他颜色需预定）。

十、冷冻水泵参数（配二台一备一用）：

1、型号：YLGb125-20

2、流量（L/min,m3/h）:2100-2600/125-160

3、扬程（m）：19-21；

4、转速（r/min）:2900;

5、效率（%）：78；

6、配用电机（KW/V）：11/380-50Hz；

7、汽蚀余量（m）：4.0；

8、适用冷气系统（T）：150-180；

9、外形尺寸（mm）；L600×W460×H785；

10、重量（KG）：176

十一、外循环水泵参数（配4台）：

1、不锈钢多级高压水泵

2、流量（L/min,m3/h）:2100-2600/125-160;

3、扬程（m）：28-32；

4、转速（r/min）:2900;

5、效率（%）：78；

6、配用电机（KW/V）：22/380-50Hz；

7、汽蚀余量（m）：4.0；

8、适用冷气系统（T）：150-180；

9、外形尺寸（mm）；L600×W460×H785；

10、重量（KG）：192；

十二、冷却水泵参数（配二台一备一用）：

1、型号：YLGb125-20k

2、流量（L/min,m3/h）:2650-3200/159-192;

3、扬程（m）：30-34；

4、转速（r/min）:2900;

5、效率（%）：76；

6、配用电机（KW/V）：15/380-50Hz；

7、汽蚀余量（m）：4.0；

8、适用冷气系统（T）：120-150；

9、外形尺寸（mm）；L460×W460×H750；

10、重量（KG）：195;

十三、付款方式及期限：

1、以上报价含17%增值税金；

2、预付40%定金，发货前再付55%，余款5%调试运行正常后6个月内一次性付清。

3、需方未付清全款之前,货物的所有权仍归余姚冠腾机械有限公司。

十四:产品质量要求与技术验收标准:

供需方双方确认上述商品的制造厂家,型号规格符合需方采购要求,确认上述商品执行制造厂家生产的技术标准为参数产品的质量标准.供方对所供产品提供壹年的免费保修服务(人为因素和不可抗力因素除外),终生维护服务.

十五:生产周期、验收方法及提出异议期限:

按本参数技术质量标准验收,现场调试如有异议当场提出,若未现场调试产品,需方提出异议期限最长时间不得超过叁天.生产周期共为四十个工作日,以收到定金次日起开始计算,包装及送货所产生的费用由供方承担.

              余姚冠腾机械有限公司

                                       2011-05-10

◆本系列机采用大金半封闭单螺杆式压缩机，具有效率高、

   噪音低、振动小、易损件少、维护简单等优点，适用于振

   动、噪音等要求比较高的场合；

◆广泛用于宾馆、酒店、医院、商场、办公楼、娱乐场所等处

   的空气调节，也可以为工厂生产的工艺过程提供所需的冷水。

Features

◆This series product uses Daikin semi-sealed single-screw

   compressor which is featured for high efficiency,low noise,

   small vibration,less wearing parts,simple maintenance etc,

   and it is suitable for conditions have high requirements for

   vibration and noise etc.

◆They are extensively used in air-conditioning for hotel，

    restaurant,hospital,supermarkets,office building,recreation

   place etc,or supply of cool water for factory.
