驱动器 适用电机 电压规格 额定输出 功率 电源容量（额定负载时） 断路器（额定电流） 浪涌吸收器 信号线用噪音滤波器 电磁接触器（额定通电电流/开路热电流） 主电路电线规格 控制电源电线规格 端子排压接端子 MAMH MSMD MDME MHMD 单相100V 50W-100W 约0.4KVA 10A DCOP4190 DVOP1460 20A 0.75m㎡AWG18 to 2.0m㎡+/AWG14 0.75m㎡\AWG18 专 用 连 接 器 的 接 线 单相/三相200V 50W-200W 约0.5KVA DCOP4190 DVOP1450 MBDH MSMD MSME MHMD 单相100V 200W 约0.5KVA DCOP4190 单相/三相200V 400W 约0.9KVA DCOP4190 DVOP1450 MCDH MSMD MSME MHMD 单相100V 400W 约0.9KVA DCOP4190 单相/三相200V 750W 约1.3KVA 15A DCOP4190 DVOP1450 MDDH MDME 单相/三相200V 1,0KW 约1.8KVA 30A 2.0m㎡AWG14 MHME MGME 900W 约1.8KVA 20A MSME 1.0KW 约1.8KVA MHME 1.5KW 约2.3KVA MDME MSME MSME 三相400V 1.0KW 约1.8KVA 10A DVOPM20050 20A 0.5m㎡/AWG20-24 MDME MHME MGME 0.9KW MSME 1.5KW 约2.3KVA MDME MHME MEDH MDME MSME MHME 三相200V 2.0KW 约3.3KVA 30A DVOP1450 60A 0.75m㎡/AWG18 MSME MDME MHME 三相400V 2.0KW 约3.3KVA 15A DVOPM20050 30A 0.5m㎡/AWG20-24 MFDH MGME 三相200V 2.0KW 约3.8KVA 50A DVOP1450 60A 3.5m㎡/AWG12 0.75m㎡AWG18 端子排M5 MDME 3.0KW 约4.5KVA MHME MSME MGME MDME 4.0KW 约6KVA 100A MHME MSME MDME 5.0KW 约7.5KVA 5.3m㎡/AWG10 MHME MSME MGME 三相400V 2.0KW 约3.8KVA 30A DVOPM20050 60A 3.5m㎡/AWG12 MSME 3.0KW 约4.5KVA MDME MGME MHME MSME 4.0KW 约6.8KVA MDME MHME MSME 5.0KW 约7.5KVA MDME MHME

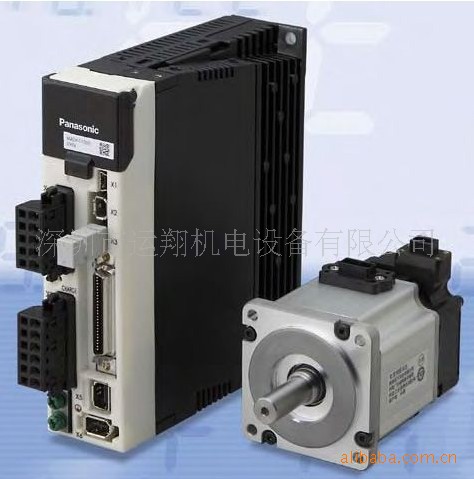

松下开发出了响应性更高的AC伺服马达“MINAS-A5”系列（图）。响应频率较原来的1kHz提高了1倍，达到2kHz。嵌入制造半导体及液晶时使用的贴片机、探针及电子部件封装机等装置后，能够使可动部迅速起动或停止。另外还对降低振动下了一番工夫，有助于缩短制造装置的单件产品生产时间。

为了抑制振动，首先将转子的极数增至10，减小了齿槽力矩。其次，通过内置共振抑制滤波器和减振滤波器，将振动降到了原来的1/8。而且还在轻量化方面改进了转子和定子的设计和工艺，使重量比原来减轻了10～25％。

此外，易用性也得到了提高。此次开发了可简单进行装置起动作业的装配支持用软件。支持日语、英语、汉语及韩语4种语言，海外工厂的员工也可轻松操作。符合防水规格IP67，耐水性及耐油性也很出色。

电压根据输出功率备有100V、200V、400V三种。最大转速为6000rpm（但在750W以下）。输出功率范围为50W～15kW。其中，5kW以下型号从2009年9月1日开始销售，超过5kW的型号将于2010年春季上市。

A5系列电机的特点：

功率： 50W～5kW 惯量不同

特性改善： 槽定位转矩0.5％以下

小型?超轻化： 行业最轻（1kW～5kW）

高分解率： 绝对式17bit、增量式20bit

耐环境性能升级： IP67构造

连接： 全容量连接化

A5系列驱动器的特点

电源：单相AC100V、单/3相AC200V

控制模式：转矩、速度、位置、全闭环

控制参数：扩大自动设定范围

与PC通信：对应USB 新软件设定，操作性能升级

安装：与A4互换

松下伺服电机MINAS A5系列产品：

　　1、 实现行业最快的速度响应频率2.0KHz

　　通过独家开发的全新LSI提高运算速度,同时配备基于转矩前馈的高响应控制功能。采用行业最快的速度和定位响应性，是最快速的装置。另外响应延迟性低，并将振动降低到最低限度。采用独特的信号处理技术，开发出全新的104万脉冲20bit编码器；通过采用电机转子的10极化、磁场解析技术的全新设计，减小了脉动宽度，实现了行业最小的低齿槽，且通过提高速度稳定性和电机旋转位置来减少转矩变化，从而大幅提高了定位的稳定性；指令输入反馈输出都实现了4Mpps的高速对应，包括标准对应的全闭环在内，都可实现高分辨率运转及高速运转。

　　2、 配备了行业最快、安装十分简便的高性能实时自动增益调整功能；

　　安装后，经过几次运转便于工作可自动完成调整；想要调整响应性时，只需要改变1个参数什便于工作可进行简单的调整，如使用安装支持软件的增益调整模式，则可进行更合适的调整，配备了伺服进放不稳定状态时，能自动降低增益的自动抑制振动功能，可减小装置受损的几率。另外还备有适合垂直轴、摩擦力大（皮带等）的各种机构模式。仅需选择模式和刚性，便可轻松进行最佳调整。

　　3、 松下伺服电机A5系列拥有行业最多的4个陷波滤波器，设定频率为50 ~ 5000Hz，全部可进行浓度调整。（其中2个可与自动设定一起使用）；配备可自动设定的制振滤波器：制振滤器根据指令输入去除固有振动频率，可大幅降低停止时轴的摆动，滤波器数量由以往机中的2个增加到4个，适用频率也由1扩大到200Hz。实现电机的大幅轻量化、小型化：分别开发了小型电机、大型电机的新工作方法，并设计出全新的机芯，成功实现了电机小型化，1KW以上的大型电机的重量比以往减轻了10~25%（1-6KG）。

　　4、 松下伺服马达MSME型电机（750W）的最高转速达6000r/min。并能与A4系列松下伺服电机互换使用。

　　5、 松下A5系列伺服电机常用型号：

　　100W：通用型 MSMD012G1U+MADHT1505 脉冲型 MSMD012G1U+MADHT1505E

　　200W：通用型 MSMD022G1U+MADHT1507 脉冲型MSMD022G1U+MADHT1507E

　　大惯量 通用型 MHMD022G1U+MADHT1507 脉冲型 MHMD022G1U+MADHT1507E

　　400W：通用型 MSMD / MHMD042G1U+MBDHT2510脉冲型 MSMD / MHMD042G1U+MBDHT2510E

　　750W：通用型 MSMD / MHMD082G1U+MCDHT3520脉冲型 MSMD / MHMD082G1U+MCDHT3520E

　　松下伺服电机中惯量

　　1.0KW：通用型 MDME102GCG+MDDHT3530 脉冲型 MDME102GCG+MDDHT3530E

　　1.5KW：通用型 MDME152GCG+MDDHT5540 脉冲型 MDME152GCG+MDDHT5540E

　　2.0KW：通用型 MDME202GCG+MDDHT7364 脉冲型 MDME202GCG+MDDHT7364E

　　松下伺服电机大惯量

　　1.0KW：通用型 MHME102GCG+MDDHT3530 脉冲型 MHME102GCG+MDDHT3530E

　　1.5KW：通用型 MHME152GCG+MDDHT5540 脉冲型 MHME152GCG+MDDHT5540E

　　2.0KW：通用型 MHME202GCG+MDDHT7364 脉冲型 MHME202GCG+MDDHT7364E
