针式绝缘子
品牌/型号
乐清市祥川电气有限公司/PS-10 15

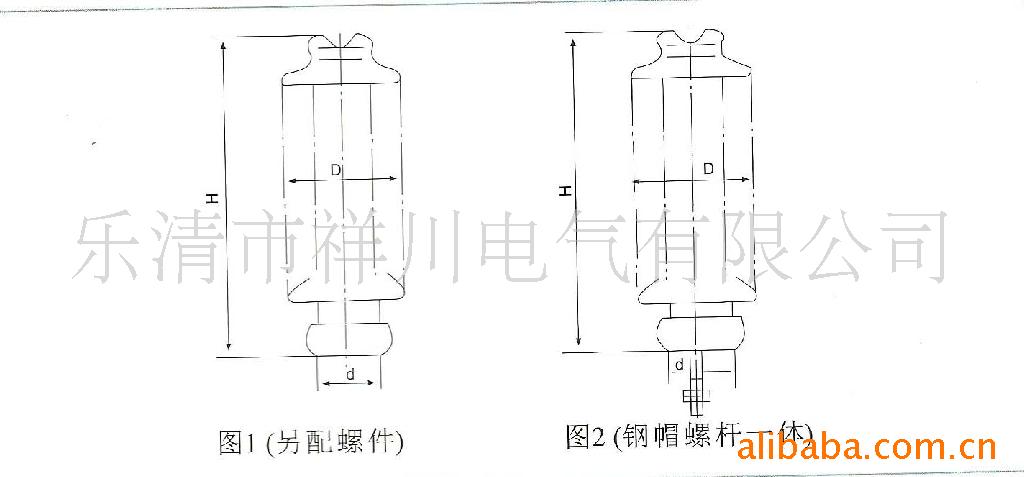

产品型号 | 图号 | 主要尺寸 mm | 主要特性 | 重量
（kg） |
瓷件高度
（H） | 外径
（D） | 顶线槽
（R1） | 侧线槽
（R2） | 安装面至侧线槽中心高（H1） | 螺栓安装部分长（H2） | 螺纹直径（D1） | 爬电距离（L） | 工频电压
kV r.m.s
不小于 | 雷电全波冲击电压
kV peak
不小于 | 弯曲耐受负荷（kN） | 弯曲破坏负荷（kN） |
干闪络 | 湿闪络 | 湿耐受 | 击穿 | 50%闪络 | 耐受 |
ZPA-6 | 23 | 170 | 140 | 36 | 50 | - | - | M8 | 170 | 50 | 28 | 25 | 65 | 70 | 60 | 1.4 | 3.75 | 2.8 |
ZPB-10 | 23 | 188 | 160 | 36 | 70 | - | - | M8 | 200 | 60 | 32 | 28 | 78 | 85 | 75 | 1.4 | 5 | 4.1 |
ZPD-10 | 24 | 210 | 250 | 120 | 120 | - | - | M12 | 200 | 70 | 35 | 33 | 85 | 90 | 80 | 2 | 20 | 10.6 |
PS-15/300 | 25 | 199 | 110 | 13 | 14 | - | - | 16 | 300 | 105 | 50 | 40 | 110 | 120 | 110 | - | 3 | 2.9 |
PS-15/500 | 25 | 256 | 125 | 13 | 14 | - | - | 20 | 335 | 105 | 50 | 40 | 110 | 120 | 110 | - | 5 | 5.0 |
