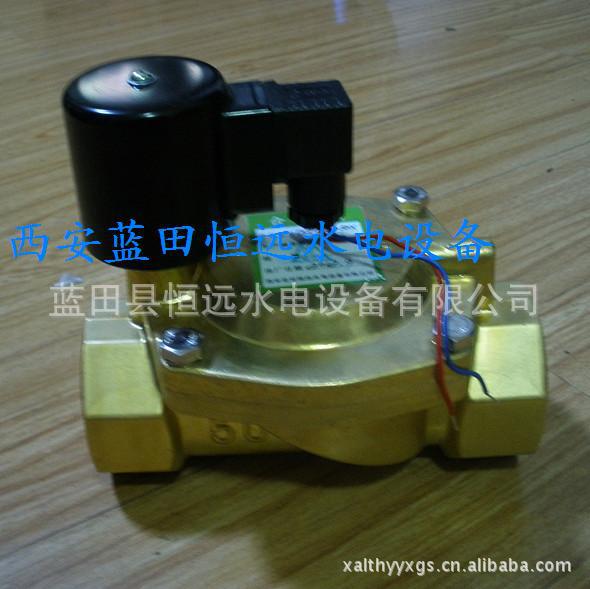

先导式DCF22B-80电磁阀 二位二通常闭电磁阀DCF22B电磁阀详情
DCF22B-10～300X系列阀为二位二通先导式常闭电磁阀,即通电阀门开启,断电关闭。适用于介质为空气、水、油的管道中,实现自动切换和远程控制。
◎ 环境温度：-30～60℃
◎ 相对湿度：90%R.H.
◎ 介质温度：-40～150℃
◎ 工作压力：0.15～2.5Mpa 0～10MPa ◎ 电源电压：AC220、110、36V
◎ 工作形式：长期工作制 DC220、10、48V
◎ 参数表
型号 | 通径（mm） | 工作压力(MPa) | 最小压差(MPa) | 连接方式 |
DCF22B-10X | 10 | 0.1-2.5 | 0.1 | G3/8 |
DCF22B-15X | 15 | 0.1-2.5 | 0.1 | G1/2 |
DCF22B-20X | 20 | 0.1-2.5 | 0.1 | G3/4 |
DCF22B-25X | 25 | 0.1-2.5 | 0.1 | G1 |
DCF22B-32X | 32 | 0.1-2.5 | 0.1 | G5/4 |
DCF22B-40X | 40 | 0.1-2.5 | 0.1 | G3/2 |
DCF22B-50X | 50 | 0.1-2.5 | |
●环境温度：-30～60℃
●相对湿度：90%R.H.
● 介质温度：-40～150℃
● 工作压力：0.15～2.5Mpa 0～10MPa ● 电源电压：AC220、110、36V
● 工作形式：长期工作制 DC220、10、48V
● 参数表
型号
| 通径（mm）
| 工作压力(MPa)
| 最小压差(MPa)
| 连接方式
|
DCF22B-10X
| 10
| 0.1-2.5
| 0.1
| G3/8
|
DCF22B-15X
| 15
| 0.1-2.5
| 0.1
| G1/2
|
DCF22B-20X
| 20
| 0.1-2.5
| 0.1
| G3/4
|
DCF22B-25X
| 25
| 0.1-2.5
| 0.1
| G1
|
DCF22B-32X
| 32
| 0.1-2.5
| 0.1
| G5/4
|
DCF22B-40X
| 40
| 0.1-2.5
| 0.1
| G3/2
|
DCF22B-50X
| 50
| 0.1-2.5
| 0.1
| G2
|
三、外形尺寸
型 号
| L(mm)
| H1(mm)
| H2(mm)
|
DCF22B-10X
| 142
| 210
| 35
|
DCF22B-15X
| 142
| 210
| 35
|
DCF22B-20X
| 195
| 270
| 43
|
DCF22B-25X
| 195
| 270
| 43
|
DCF22B-32X
| 210
| 295
| 46
|
DCF22B-40X
| 210
| 295
| 46
|
DCF22B-50X
| 250
| 325
| 46
|
