技术参数：

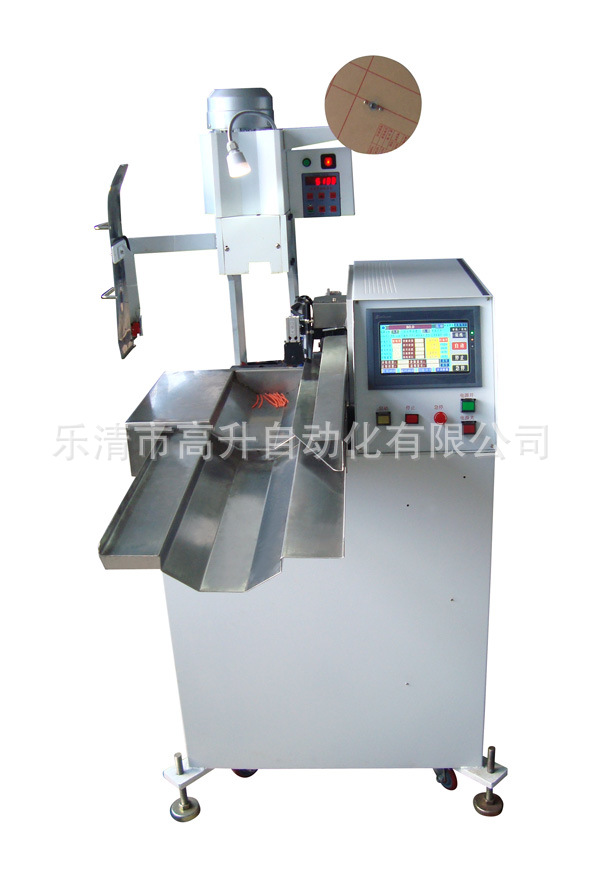

型 号 GS-D02

电线尺寸 0.03～1.0mm2（相当于UL1571.#18～#32),电线皮层外径最大φ4 以下

产 能 单端压着：7000 条/小时最短切线时（同时加工两条线）

功 能

电线定尺寸切断、两端剥皮、两端半剥皮、单端压着、自动设定切口深度、

扭线、同时加工两条线

切断长度 30～9999mm *最短切断长度，按使用的压着模具有所不同。

切断精度

切断长度小于100mm 时， 偏差 0.5mm＋(设定切断长度×0.002)

切断长度100mm 以上时， 偏差 1mm ＋(设定切断长度×0.002)

剥皮长度

前端：0～10.00mm （半剥皮长度：2.00～8.0mm)

后端：1.5～15.00mm （半剥皮长度：2.00～13mm)

适用模具 横送端子卡模、直送端子卡模

压 着 机 1.5/2.0TON 万能静音端子机 1 台

控制方式 7 英寸真彩触摸屏，智能PLC 控制

检测装置 缺线检测、电线打结检测、压着不良检测、空气压力检测

电 源 单相：AC210～230V 50/60HZ 10A

压缩空气 0.5 MPa 约140NL/min

工作温度 5～35℃（周围温度）

工作湿度 30～80%RH（不可结露）

机械尺寸 530 W×630D×1500 H (mm) (不含凸起物)

质 量 约100kg

选购配件 卷纸装置、端子废料切断装置、放线装置

特点：

本设备是款高精密、高质量、高速度、多功能同时加工两条线的

全自动（单端）端子压着机。

一、是高精密的机械：

1.采用三菱伺服电机或精密步进电机系统及其驱动器，精准、稳定；

2.采用日本SMC气动组件，稳定、高效、耐用；

3.采用真彩触摸屏，中文操作简单而易学；

4.采用日本欧姆龙检测组件，精准、稳定。

二、是多功能的机械：

1.本设备借鉴日本同行最技术，摒弃国内使用的全机械凸轮传动结构，采用程序系

统配合高精密伺服及步进系统，使设备在稳定性、精度等各方面都有绝对优势。

本产品可“自动调刀”，相对国内厂家普遍采用“垫块调刀”技术相比有绝对优势。

2.能够通过触摸屏设定相应参数即可调整为：两端是否全剥皮、两端是否半剥皮、

单端是否压着；

3.能够通过触摸屏设定相应参数即可调整：电线长度、剥皮长度、切口深度，；

4.能够通过触摸屏设定相应参数即可修正：电线长度、剥皮长度。

三、是高质量的机械：

1.送线装置采用步进驱动控制，电线长度、剥皮长度无偏差；

2.检测装置有电线有无检测、电线打结检测、压着不良检测、空气压力检测等；

3.压着装置采用万能静音端子机，噪音低、性能稳定，可搭载横、直送卡模；

4.精巧、紧奏的设计构思、占地面积小。
