配变保护箱产品说明：

              配变保护箱箱体采用的内自锁结构，上盖为进口环保阻燃聚碳酸脂注塑而成，底座为进口阻燃ABS。上盖与底座采用凹凸结构，一次出线呈直线从保护箱出线孔引出，孔径满足35-240平方毫米导线引出，直线引出能避免外部金属物体进入作弊。二次线由电缆引出至表箱或计量室。封锁方式挂锁和穿线式封铅。与之相配的表箱可选三相一表位及三相二表位箱。

安装步骤：

         首先将底座罩住配变低压接线柱，用紧固件通过横向螺钉锁任意二相低压瓷瓶，且用纵向螺钉拧紧底座，再安装CT，接入二次电缆线，拧紧二次电缆孔压线卡。一次引线分别由外向内穿入直接进线孔，并穿绕CT后接入配变低压接线柱，检查接线无误后，盖上箱盖，然后用挂锁和穿线式封铅封锁箱体。

使用范围：该配变保护箱实用于400KVA-630KVA变压器使用。

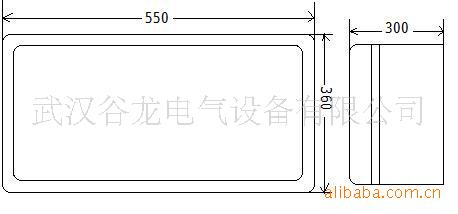

大号保护箱尺寸图（mm)：


                                                    订货号 L1038
