螺纹规格:,【公制Mefric)德制(PG)、美制(NPT)
工作温度:静态:-40℃~+110℃短时可达+120℃,动态:-20℃~+80℃,
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,防水达IP68
产品特性:特殊夹紧爪与密封件相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强,可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。

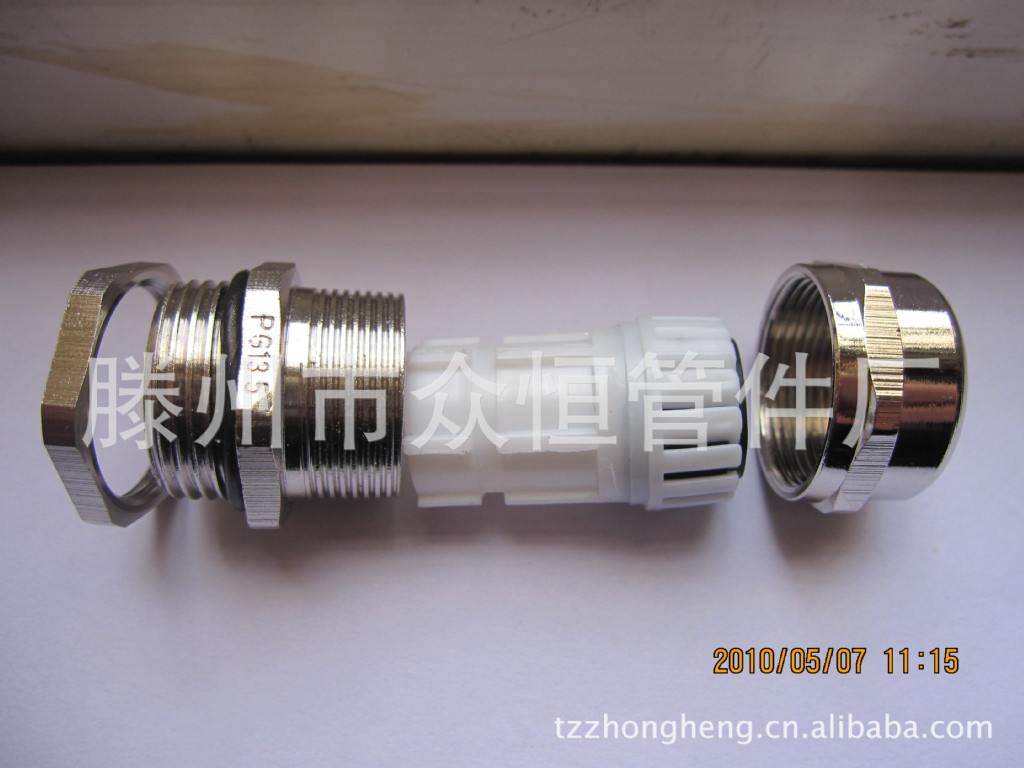

使用方法:GL型金属电缆防水接头是电缆的配套产品,接头可将电缆锁紧,另一端可接入设备箱体上,也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
适用范围:一般机械控制箱,配电箱,机器,电器等电缆固定用


电缆防水接头:
螺纹 | 通径 | 连接螺纹 | 适配电缆 | 尾长 | 高 | 扳手 |
公 制 | 6 | M12*1.5 | 3-6 | 6 | 19 | 16 |
6 | M14*1.5 | 3-6 | 6 | 19 | 16 |
8 | M16*1.5 | 4-8 | 7 | 20 | 18 |
10 | M18*1.5 | 6-10 | 8 | 22 | 20 |
12 | M20*1.5 | 8-12 | 8 | 23 | 22 |
14 | M22*1.5 | 10-14 | 9 | 23 | 24 |
14 | M24*1.5 | 10-14 | 10 | 23 | 27 |
14 | M25*1.5 | 10-14 | 10 | 23 | 28 |
16 | M25*1.5 | 11-16 | 23 | 28 | 25 |
18 | M27*2 | 13-16 | 11 | 28 | 30 |
18 | M30*2 | 13-16 | 11 | 28 | 32 |
20 | M30*2 | 15-20 | 11 | 28 | 32 |
22 | M33*2 | 15-22 | 11 | 32 | 36 |
22 | M32*1.5 | 15-22 | 11 | 32 | 36 |
25 | M36*2 | 18-25 | 11 | 32 | 42 |
25 | M40*1.5 | 18-25 | 12 | 32 | 45 |
28 | M42*2 | 22-28 | 12 | 36 | 48 |
32 | M48*2 | 25-32 | 13 | 38 | 52 |
32 | M50*1.5 | 26-32 | 13 | 38 | 56 |
38 | M54*2 | 32-38 | 14 | 38 | 60 |
44 | M60*2 | 37-44 | 14 | 38 | 64 |
44 | M63*1.5 | 37-44 | 14 | 38 | 70 |
44 | M64*2 | 37-44 | 14 | 38 | 68 |
52 | M72*2 | 42-52 | 15 | 40 | 77 |
55 | M76*2 | 48-55 | 17 | 42 | 82 |
60 | M80*2 | 50-60 | 18 | 44 | 88 |
