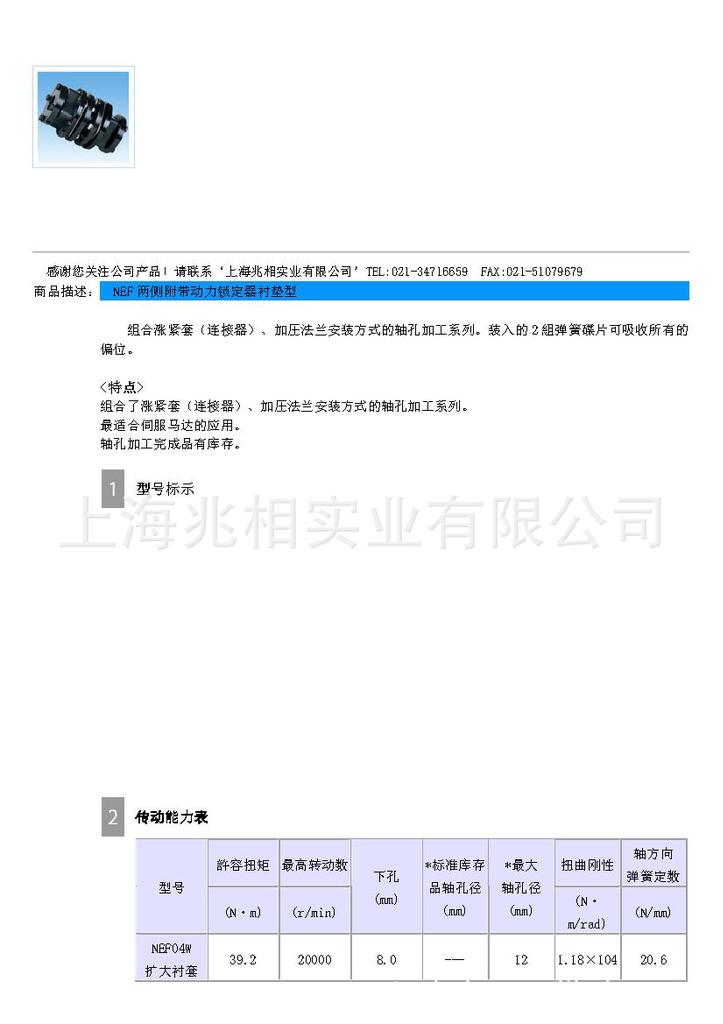

椿本联轴器TSUBAKI联轴器NEF两侧附带动力锁定器衬套型
NEF两侧附带动力锁定器衬垫型 |
| | | 传动能力表 | | | 型号 | 許容扭矩 | 最高转动数 | 下孔
(mm) | *标准库存品轴孔径
(mm) | *
轴孔径
(mm) | 扭曲刚性 | 轴方向
弹簧定数 | (N?m) | (r/min) | (N?m/rad) | (N/mm) | NEF04W
扩大衬套 | 39.2 | 20000 | 8.0 | --- | 12 | 1.18×104 | 20.6 | NEF10W
角衬套 | 98.0 | 20000 | 10.0 | 14～35 | 35 | 3.92×104 | 29.4 | NEF18W
角衬套 | 176.0 | 18000 | 12.0 | 14～35 | 35 | 7.84×104 | 63.7 | NEF25W
角衬套 | 245.0 | 15000 | 15.0 | 18～42 | 42 | 12.70×104 | 78.4 |
型号 | 許容偏位 | 重量
(kg) | 惯性动量
(kg?cm2) | GD2(kgf?cm2) | 平行誤差
(mm) | 角度誤差
(deg) | (注)轴方向偏位
(mm) | NEF04W
扩大衬套 | 0.50 | 2 | ±1.6 | 1.3 | 4.68 | 18.7 | NEF10W
角衬套 | 0.55 | 2 | ±2.0 | 1.8 | 12.90 | 51.6 | NEF18W
角衬套 | 0.60 | 2 | ±2.4 | 2.7 | 26.30 | 105.0 | NEF25W
角衬套 | 0.70 | 2 | ±2.8 | 3.9 | 46.50 | 186.0 |
注） | - ＊标准库存品轴孔径范围内商品的衬套、加圧法兰带2套涨紧套规格有轴孔加工完成品库存。
- ＊轴孔径设计中包括涨紧套组装间隙。
- 重量?惯性动量、ＧＤ2为轴孔径时的数值。
- 許容轴方向偏位为角度误差为0时的数值。
- ＮＥＦ45Ｗ以上尺寸带涨紧套型号也可制作，请提供图纸。
- ＮＥＦ45Ｗ以上のパワーロック付きも製作可能です。図面をご請求ください。
|
|

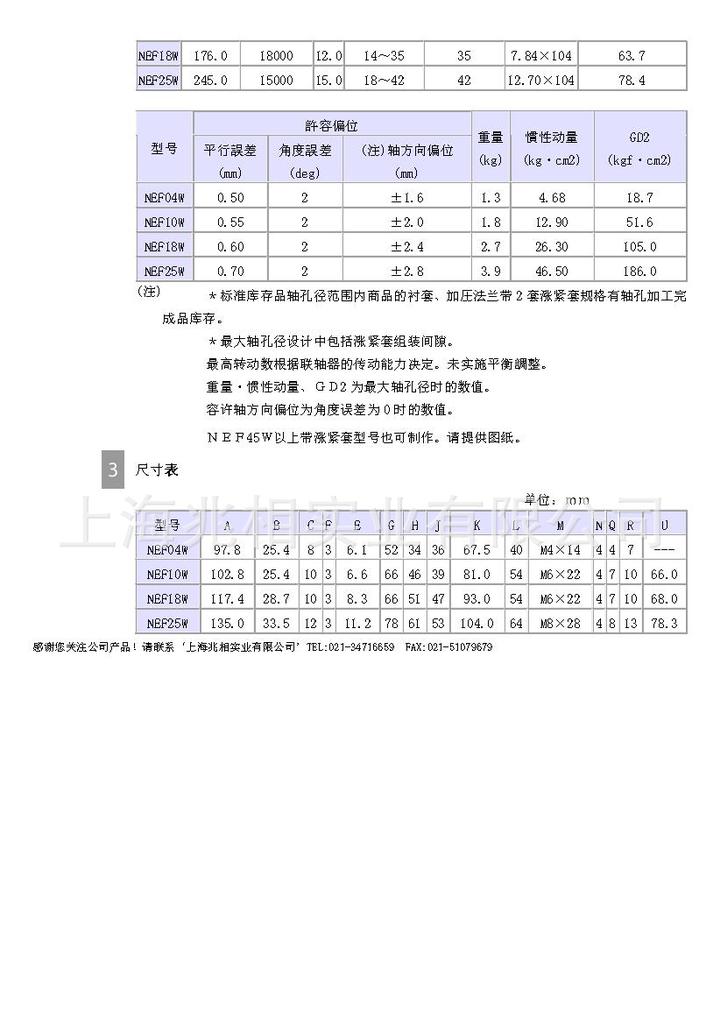

| | | 尺寸表 | | | 型号 | A | B | C | *DD | F | J | E | G | H | K | L | M | N | Q | R | U | NEF04W
扩大衬套 | 108.8 | --- | 8 | 29 | 3 | 36 | 6.1 | 52 | --- | 67.5 | 40 | M4×14 | 4 | 4 | 7 | --- | NEF10W
角衬套 | 115.8 | 25.4 | 10 | 37 | 3 | 39 | 6.6 | 66 | 47 | 81.0 | 54 | M6×22 | 4 | 7 | 10 | 66.0 | NEF18W
角衬套 | 130.4 | 28.7 | 10 | 39 | 3 | 47 | 8.3 | 66 | 49 | 93.0 | 54 | M6×22 | 4 | 7 | 10 | 68.0 | NEF25W
角衬套 | 150.0 | 33.5 | 12 | 45 | 3 | 53 | 11.2 | 78 | 60 | 104.0 | 64 | M8×28 | 4 | 8 | 13 | 78.3 |
|
|
