JLS-3,6,10,35

型组合互感器

概述

本产品主要由组合互感器和电度表箱两部分组成，组合互感器由两台或三单相电压互感器和电流互感器组成，用25#变压器油作绝缘介质，一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面，由一只有功电度表和一只无功电度表组成，具有计量精度高、重量轻、安装方便、防窃电等优点。

型号含义

技术参数

产品性能符合：GB1207-1997、GB1208-1997

定电压：6kv、10kv、35kv

准确等级：0.5和0.2级、0.5S和0.2s

额定变化：电压比6000/100 1000/100 3500/100电流比5~300/5（大电流变比可以定做）

接线原理图

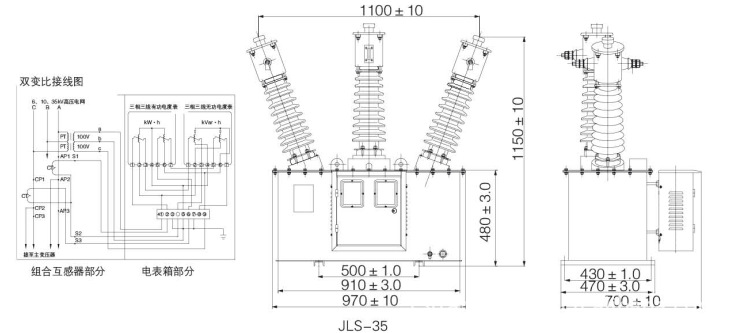

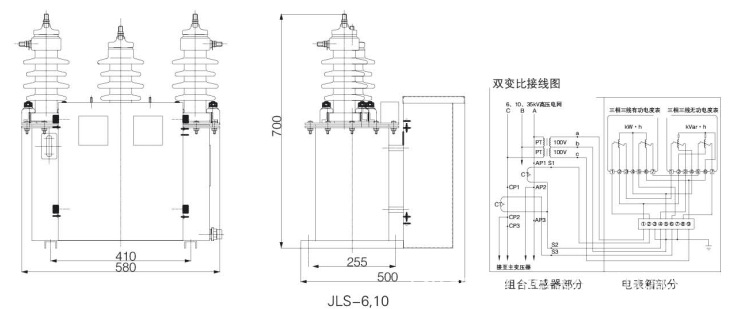

外形尺寸图
