华品三面翻广告设备制作方案

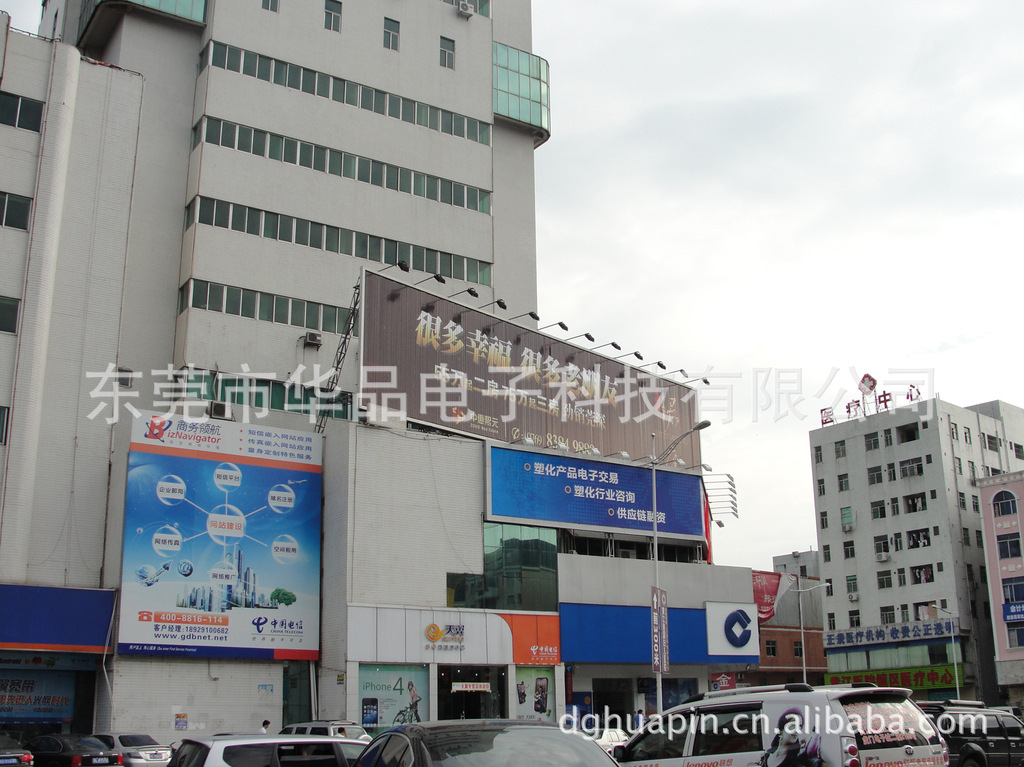

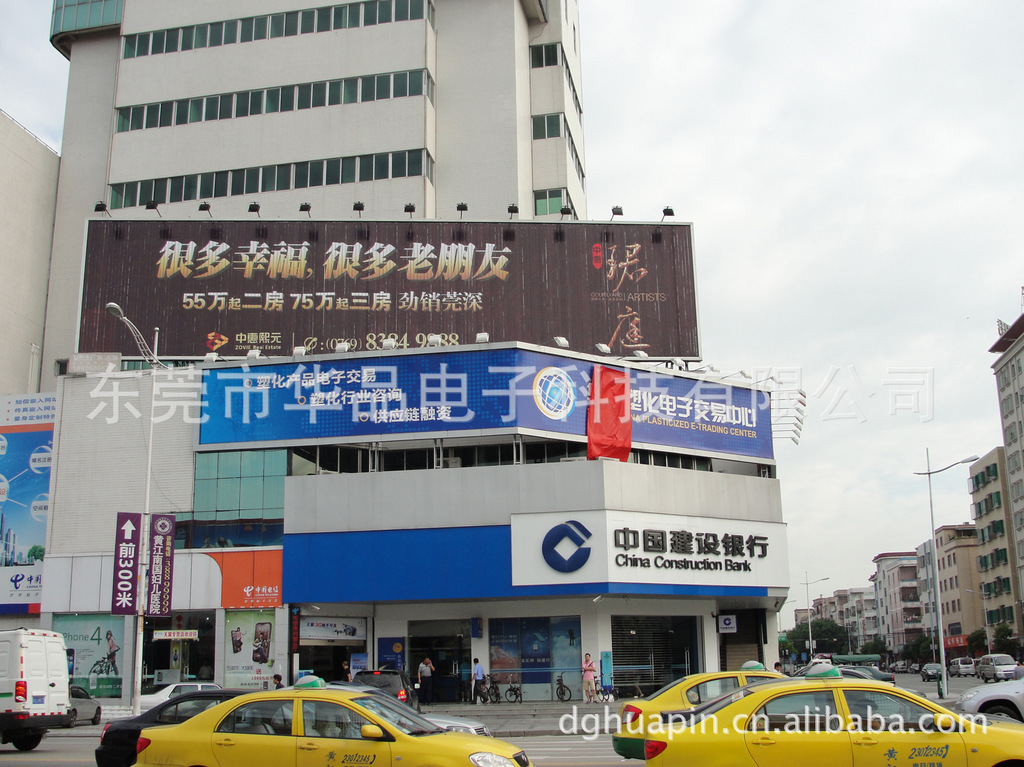

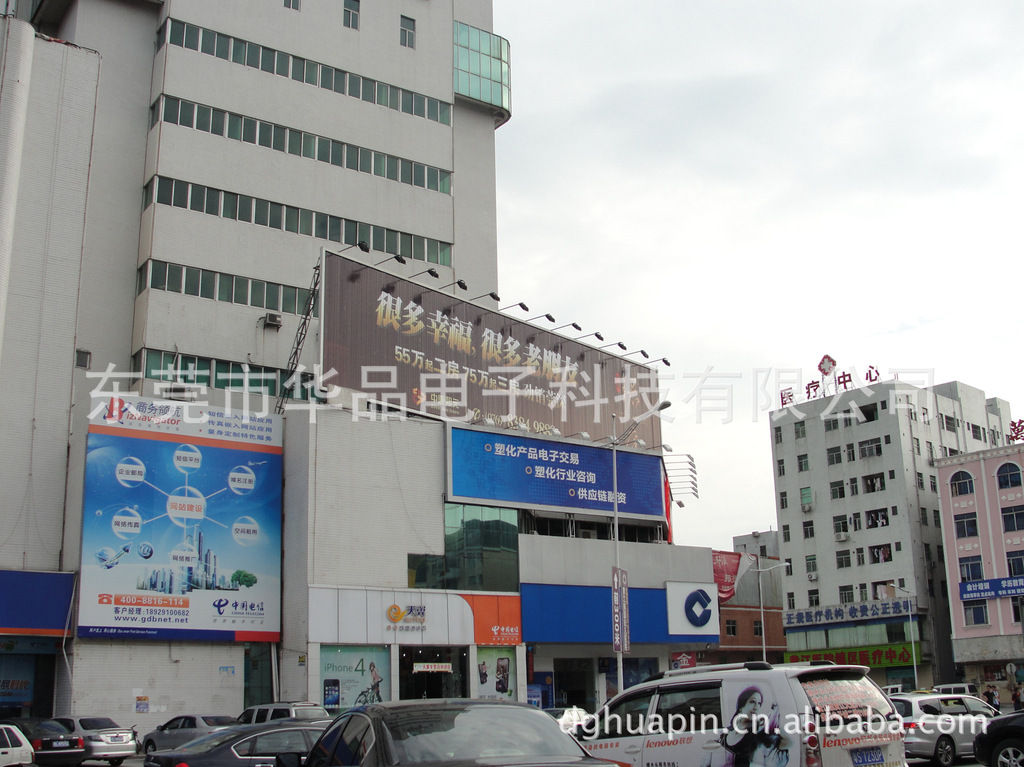

三面翻广告牌简介：三面翻广告是由一排等边三角形（三棱柱）并排组成的一个平面，通过电机驱动每根三棱柱的转动。每根三棱柱围绕中心点依次转动120度而相继组成的每个平面，三面翻广告牌具有同一面积可三倍表现的空间和视觉动感的优势
设备材料包括：动力系统 控制系统 传动系统 转动系统
基本连接件（与钢结构连接部分）
双齿凸轮传动结构：
材料细表：
控制系统：高诺斯微电脑控制系统 12/24V
传动系统：凸轮传动系统 工业塑料
转动系统：128型三棱柱，采用佛山铝材，内有九条加强筋。
动力系统：日本原装松下电机 220V 0.54A 50HZ 90W
电机装配：
功能：
每面停留时间可调 0-999秒
转动时间：5-20秒
翻动方式：同步式 波浪式 开幕式 闭幕式 分步式（可选择）
控制时间：早晚自动开关机时间可调
显示：英文数字
设备系统保护：
三棱柱弹性保护
传动轴扭力保护
电机过载延时保护
电路过载断电保护
详细参数：
三面翻广告牌主要技术要求
一、型材 |
|
|
|
|
|
|
材质 | 主框架 | 铝合金6063T5 | ||||
传动轮 | 尼龙加纤强度工程塑料 | |||||
规格 | 外框 | 三棱柱 | ||||
宽度 | 厚度 | 壁厚 | 宽度 | |||
145mm | 160mm | 2.0mm | 128mm | |||
二、传动及功能
动 力 | 日本松下电机 功率90W 电源：220V |
传动方式 | 新型双齿凸轮传动系统 |
控 制 | 高诺斯可编程控制器 |
功 能 | 1、每天运行时间可调 |
2、画面停留时间可调 | |
3、电机延时断电保护功能 | |
4、每晚可停留一完整画面 | |
5、画面自动纠错功能 |
三、翻动方式及翻动控制
翻动方式 | 开幕式 |
闭幕式
| 任选其一 |
波浪式（从左到右 从右到左 ） | |||
同步式 | |||
翻动控制 | 1、画面转换时间：5-20秒 | ||
2、画面停留时间： 0-999秒 | |||
3、三面翻广告牌每天工作时间：8：00-23：00(可调节) | |||
4、工作时间以外可停留任一画面 | |||
四、组装标准
1、画面左右距边框 | 20mm（允许公差±1mm) | ||||
2、画面距边框 | 上端距边框 | 42mm（允许公差±2mm） | |||
下端距边框 | 33mm（允许公差±1mm） | ||||
3、三棱柱之间缝隙 | 8mm(允许公差±2mm) | ||||
4.最大温差运行 | 80度零下40度 | ||||
五、抗风等级
不低于7级，不超过10级，超过七级须关闭设备运行。
六、应用范围：T型立柱、楼顶广告、墙面广告、立交桥等大型户外广告媒体
七、本技术要求所有解释权归卖方。
主要材料明细表 规格： 128型(为例)
序号 | 材料名称及规格 | 厂家及品牌 | 单位 | 数量 | 备注 |
1 | 128型传动三棱柱（九条加强筋） | 中国佛山凤铝铝材免检产品 | 项 |
|
|
2 | 传动凸轮系统 | 工程塑料 | 套 |
|
|
3 | panasonic | 日本松下原装进口电机 | 台 |
|
|
4 | 控制系统24/12RV | 高诺斯微电脑控制器 | 套 |
|
|
6 | 感应检查系统 | Autonics | 个 |
|
|
8 | 主框(上下梁)145mm*160mm | 佛山铝材 | 项 |
|
|
9 | 角铁 | 4*4角铁 | 项 |
|
|
10 | 自动检测控制系统 | 日本 | 个 |
|
|
11 | 辅助材料 |
| 项 |
|
|
12 | 万向轴承 | 国产 | 项 |
|
|
13 | 轴承 | 国产 | 项 |
|
|
14 | 传动轴 | 自制 | 项 |
|
|
15 | 从动轴 | 自制 | 项 |
|
|
16 | 塑胶套件 | 工程塑料 | 套 |
|
|
17 | 其它部件 |
| 项 |
|
|
