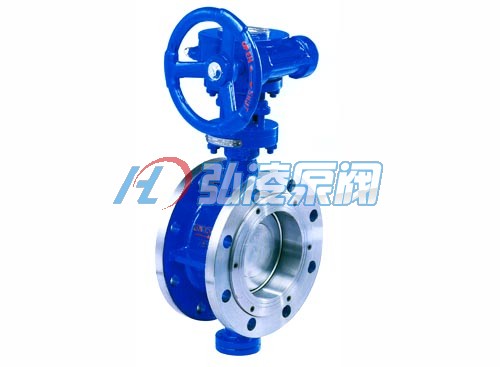

法兰硬密封蝶阀特点
结构尺寸短、体积小、重量轻、操作轻便
采用半轴结构，蝶板采用桁架结构，强度高、过流面积大、流阻小、节省能源采用偏心结构，关闭时具有越关越紧的功能，密封性能可靠，启闭后确 保密封面完全脱离接触，保证密封面不受损伤
密封面选用不锈钢制作，具有耐腐蚀、耐高温，使用寿命长的特点具有双向密封的功能，安装中不受介质流向的限制（若只需控制单向介质应优先采用有利于密封的方向安装）也不受空间单位的影响，可在任何方向安装 对于地下卧式安装的管网蝶阀，具有全国独一无二的双向同步显示机构，可从操作方向观察阀门关闭或开启状态。根据安装位置的需要，用户同样 可选用全国独一无二的双向同步显示机构，可从操作方向或侧面同步观察 阀门的关闭或开启状态
法兰硬密封蝶阀用途

双向金属密封蝶阀是我厂于1992年研制开发的产品，经过不断改进完善，先后两次获得国家专利
(ZL93 2 03934.0 ZL98 242105.2)。该产品经长期实用验证，产品性能已处于国内外领先水平，
广泛应用于冶金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量用。

法兰式硬密封蝶阀工作原理

蜗轮传动双向金属密封蝶阀通过转动手轮（或锥柄方向）经蜗轮副等机构减速，带动阀轴蝶板作90
度范围内的旋转，达到截断、连通或调节流量的目的。电动双向密封蝶阀由电动装置经蜗轮减速或
直接带动阀轴、蝶板作90度范围内的旋转，从而达到启闭的目的。无论是蜗轮传动还是电动，阀门
的启闭或开启位置均有限位机构限位，并有指示机构同步显示蝶板的开度状态。
（注：用户如果需要双向同步显示的，请在合同中注明。）

法兰式硬密封蝶阀主要零部件材料:

法兰式硬密封蝶阀产品技术参数:

D343H-10-16法兰式硬
