一、产品简介

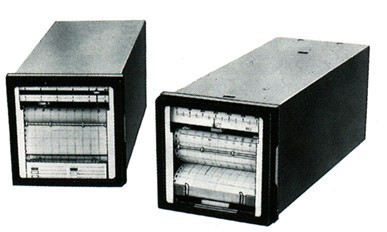

自动平衡小型记录报警仪是应用最新电子和机械技术而制造的具有高质量、高可靠的小型记录仪、记录调节仪和记录报警仪。
自动平衡小型记录报警仪基型品种有记录和记录报警仪；记录方式有单笔、2笔、3笔和6点打点式；调节方式有二位置式、三位置式、比例位置式、PID式；报警方式有上限式(下限式)和上下限式；输入种类有mA、mV、热电偶、热电阻等。
L系列自动平衡小型记录调节、报警仪品种繁多，广泛应用于温度、湿度、压力、流量、医疗、气象、公害、液位控制、压力控制等各种工业量的记录及监测控制。
二、产品特点
采用IEC推荐DIN标准规定尺寸144mm×144mm，体积小、重量轻、搬运方便。
小型化多功能具有记录幅度100mm精度±0.5%，全刻度设定报警等许多优良性能。
采用高可靠性元件，以无需维修保养为目标；采用密封式导电塑料滑线电阻，使用干簧开关的输入变换器以及自润滑轴承等高可靠的长寿命元件。
采用印刷刻度板，便于刻度互换，检查简易。
记录清晰：采用廉价方便的记录，记录清晰不断线，便于保养。
丰富齐全的选件：为了进一步发挥L系列仪表的功能，具有高速计、传送信号等丰富的选购件。
三、技术参数
自动平衡小型记录报警仪输入信号：mV 、DC 10mV以上、DC500mV以下；
热电偶K、J、E、T3000C以上；S、B、6000C以上；
热电阻500C以上(Pt100)
刻度长度：100mm
指示精度：输入量程的±5%
指示精度：输入量程的0.25%
平衡时间：输入量程移动约2s
记 录 纸：折叠式有效幅100mm(全幅114mm)全长10m
记录点数：笔式 1、2、3笔 三种 打点式 6点
记录方式：
笔式：钎维笔连续记录
打点式：各点各色墨水印泥盒打点记录6点1红2黑3蓝4绿5茶6紫。
走纸速度：单速20mm/h(单笔、多点)；三速10、20、40mm/h(二笔、三笔)
打点间隔：6s(50Hz) ；5s(60Hz)
记录笔间隔：约3mm
电 源：AC 220V(50Hz)
允许电压变动：额定值10%~15%
相对温度：0~500C
相对湿度：10%~90%RH
允许信号源阻：mV 10KΩ以下
热电偶10KΩ以下(附熔断指示的志合150Ω以下)
热电阻每线10Ω以下
输入电阻：约8MΩ
最大共模电压：AC200V共模除去比100dB以上；串模除去比50dB以上
绝缘电阻：测定端子和接地端子间DC500V 20mΩ以上
电源端子和电源端子间DC1000V20Mω
测定端子和电源端子间AC1500V1min
功率消耗：约8W(1笔式)； 约10W(打点式) ；约16W(2笔式) ；约20W(3笔式)
壳 体：
前门：ABS树脂；
表壳：普通钢板
颜 色：
门：黑色
表壳：银灰色
安装方法：面板嵌入安装
重 量：1笔约3.4Kg ；2笔约4.6Kg；打点约3.8Kg ；3笔约5.6Kg
