一、 设备功能描述

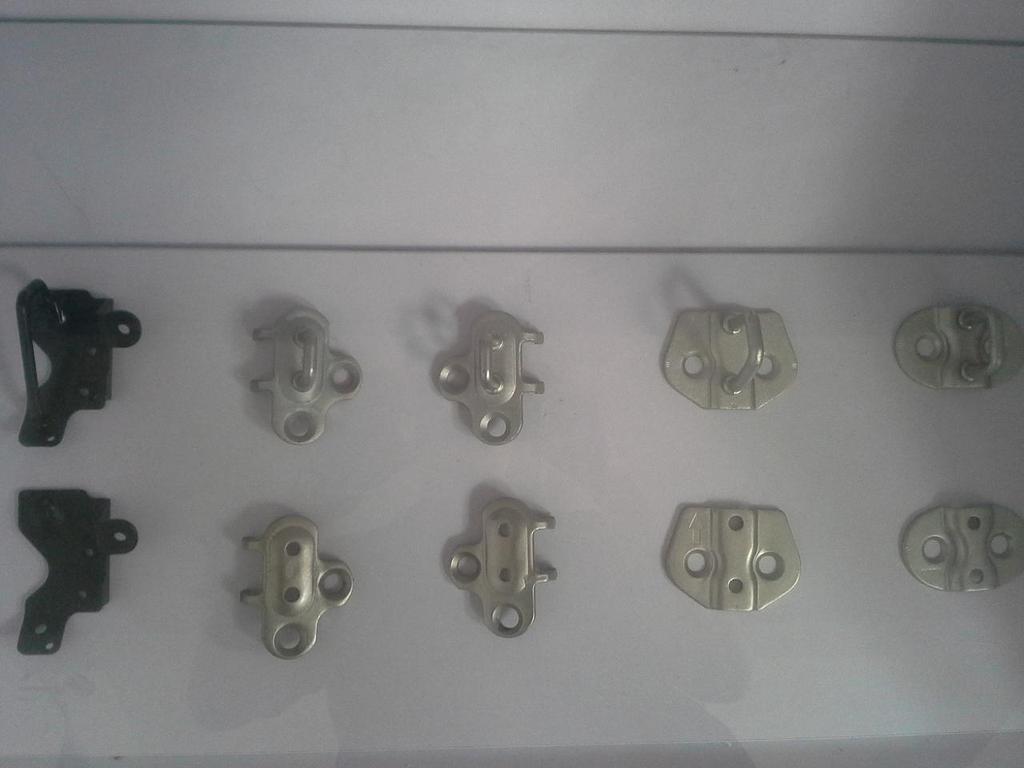

本设备主要用于汽车门锁锁扣的铆接。设备具有多规范的设定与储存功能。每一步的动作皆设有检测及位置显示报警功能；设备具有焊接电流等参数记录存储和超范围报警停机功能，为焊接过程的质量控制提供可靠保证，设备具有光电保护、水压保护、气压保护功率模块温度保护等人机安全防护功能。

采用节能高效的中频逆变焊接电源。具有恒流或恒压控制方式选择；输入电压及输出电流均有显示及控制；三相输入平衡，对电网冲击小；二次输出为直流电流，具有平稳、损耗小、功率因数高、加热快等特点。其性能：

A、中频逆变焊机输出电流为直流形式。所以焊接过程更加容易控制，焊接速度更快，而且焊接过程更加稳定。中频焊机的焊接频率为1KHz。所以相对于50Hz电源来说，电流的调节过程更快更准确、稳定。将三相380V/50Hz交流电压整流到600V的直流电,通过IGBT逆变器,将50Hz的频率变为1000Hz的交流通过中频变压器变压再通过次级整流为直流。

1)、二次焊接回路中流过的电流是直流的。因此由于深入焊接工件中不同的浸深而产生的二次回路中的感抗对焊接电流的影响大大减小。

2)、三相平衡负载，减少对供电系统功率要求，功率因素接近1，无电感分量，大大提高功率因素。

3)、消除对供电电源的污染，是绿色的焊接，不必单独提供电源可以和机器人焊接及自动化工装控制系统在一起使用。

4)、减少电源消耗，节能降耗，还减少电缆的需要和花费及大量的维护成本。

5)、焊接变压器的质量大大减轻，轻便快捷，只有交流变压器体积的1/3。

6)、提高热量输入效率，焊接变压器输出的是直流电压，没有电感的干扰，纯粹的直流没有过零的缺点，热量的效率大大提高。

7)、智能型数字全闭环控制，可以对逆变器和变压器进行保护。

8)、焊接控制电流更精确，逆变系统几乎不受供电系统影响不受工件的形状和工件材料的影响（无电感损失），调整精度和监视精度比交流系统高20倍。

9)、增加焊接工艺的稳定性，直流焊接的工艺性友好，焊接参数的可适应范围宽，次级电流可以真正保持恒流，比交流有更广泛使用的前景。

10)、数字化控制更加提高电流控制和测量精度。

11)、焊接时间精度为毫秒，可以对焊接的时间任意控制。

12)、航天航空铝合金焊接及航天航空特种材料焊接。

13)、电阻钎焊和其他特种焊接。

14)、可以焊接铝和镀锌金属等材料，焊接效果良好。

15)、尤其适合于多层板焊接、非常薄的材料焊接以及精密焊接的要求。

16)、精确的电流控制提高了焊点的质量要求。

B、微电脑控制器；对电压/电流的波动能自动进行补偿确保电流输出精确，稳定。
