ZK-RFID102-RL是一款高性能的UHF超高频电子标签一体机，带WFIF无线传输,高低频触发,RELAY继电器等功能,完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、车辆管理、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
参数
工作频率：902～928MHz(可以按不同国家或地区要求调整)
读写距离：12dbi天线配置，读取距离0-12米
支持协议:支持符合ISO18000-6B、EPC CLASS1 G2标准的电子标签
支持接口:支持RS232、RS485、韦根等多种用户接口/可订制TCP/IP或者WIFI接口
工作方式：广谱跳频(FHSS)或定频发射方式
支持自动方式、交互应答方式、触发方式等多种工作模式
具有两组继电器功能
输出功率：最大30dbm(可调节)
提供动态连接库（DLL）及演示软件源代码，支持C++/VB/VC/C#/JAVA等语言二次开发。
低功耗设计，单＋9V/12V电源供电
有效距离与协议格式，外接天线、电子标签及工作环境相关
尺寸:445mmx445mmx55mm 毛重：5kg 线极化
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 |
| 16 | V |
工作温度 | TOPR | -10~+60 | ℃ |
贮藏温度 | TSTR | -25~+80 | ℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及＝+9V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 |
| 8 | 9 | 12 | V |
工作电流 | IC | | 350 | 650 | mA |
工作频率 | FREQ | 902 | | 928 | MHz |
有效距离* | DIS | 800 | 1000 | 1200 | cm |
*有效距离与协议格式、外接天线、电子标签及工作环境有关。

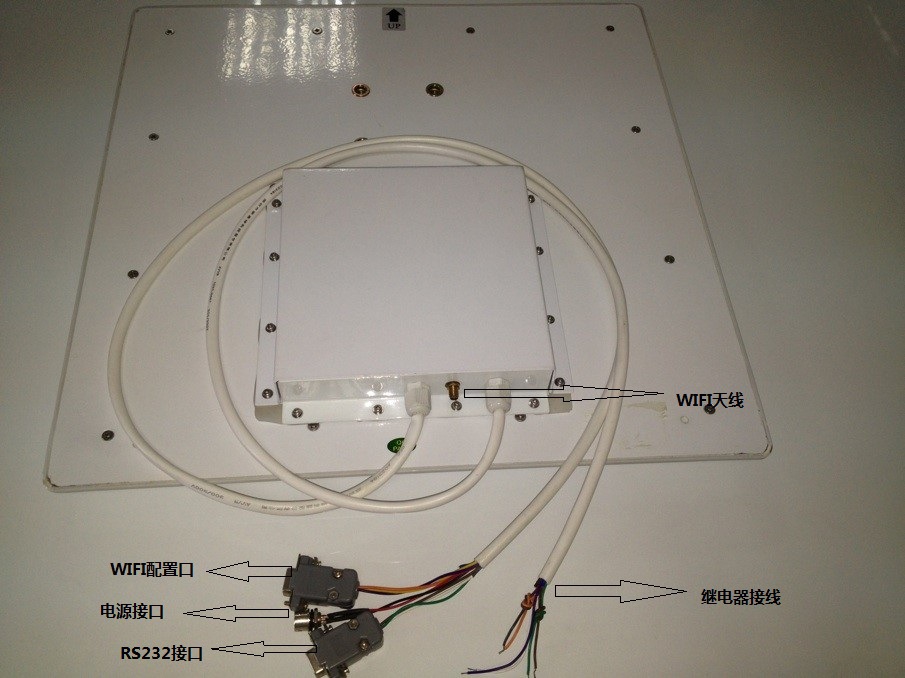

接口
项目 | 描述 |
红 | +9V |
黑 | GND |
黄 | 韦根DATA0 |
蓝 | 韦根DATA1 |
紫 | RS485 R+ |
橙 | RS485 R- |
棕 | GND |
白 | RS232 RXD |
绿 | RS232 TXD |
灰 | 外部触发（TTL电平） |

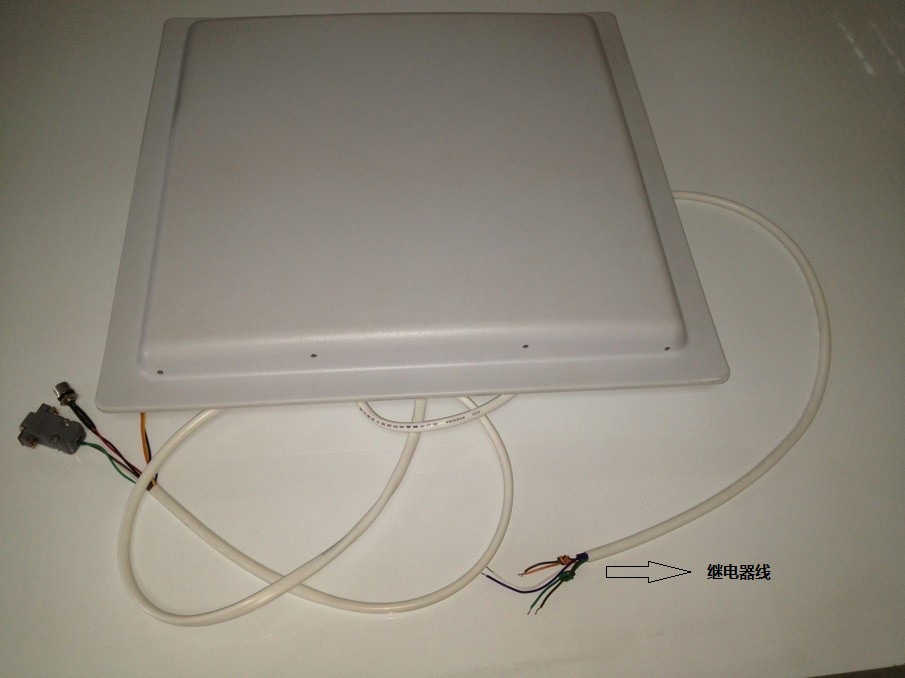

继电器接线说明
符号 | 颜色 | 说明 |
NO1 | 绿色 | 内置继电器1常开端 |
CM1 | 棕色 | 内置继电器1公共端 |
NC1 | 白色 | 内置继电器1常闭端 |
NO2 | 橙色 | 内置继电器2常开端 |
CM2 | 灰色 | 内置继电器2公共端 |
NC2 | 紫色 | 内置继电器2常闭端 |
演示软件参考
