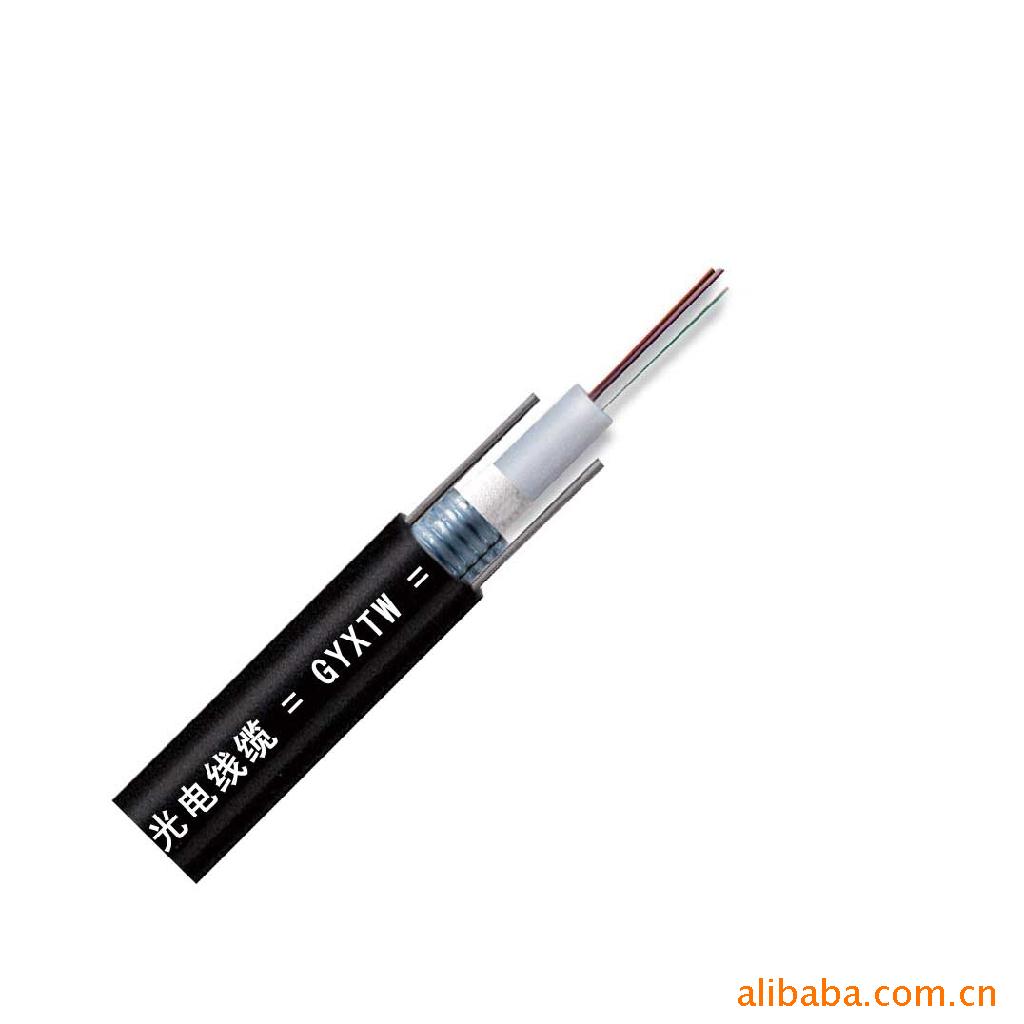

通信光缆-上海竹海中心管式轻凯型光纤束光缆（GYXTW）

技术特点:

结构紧凑、外径小、重量轻，复合钢带 紧包束管，阻挡析氢渗透适合穿管、架空敷设。

光缆用途:
　　主要用于省内二级，三级干线及农话网络中作光通信传输线，也可用于引入线，适合架空、管道及直埋敷设。中心管内12根光纤的顺序和色谱见下表4-98芯光缆中的光纤分置于1个或1个以上的光纤束中，各个光纤束用不同颜色的棉纱来区分，其顺序和色谱见下表。每个光束可包含4、6、8、10或12根光纤。每束中光纤的色谱同上表规定。

网络工程、监控工程常用光缆型号有：GYXTW中心束管式（2-12芯），GYSTS、GYSTS层绞式光缆（2-144芯），GYTY53双层绞式光缆，GYFTY非金属光缆，GJFJV室内光缆，GYXTZW、GYSTZS阻燃光缆；配件有：光纤跳线、尾纤（FC、SC、ST、LC、MTRJ），耦合器，终端盒，光纤收发器（10/100/1000M自适应，纯千兆）。
一、分类的代号
GY――通信用室（野）外光缆    GJ――通信用室内光缆

二、加强构件的代号
   加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）――金属加强构件
F――非金属加强构件

三、光缆芯和光缆的派生结构特征的代号
光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D――光纤带结构
S――光纤松套被覆结构
J――光纤紧套被覆结构
（无符号）――层绞结构
X――缆中心管（被覆）结构
T――填充式结构
C――自承式结构
E――椭圆形状
Z――阻燃结构


四、护套的代号
Y――聚乙烯护套
V――聚氯乙烯护套
A――铝―聚乙烯粘结护套（简称A护套）
S――钢―聚乙烯粘结护套（简称S护套）
W――夹带钢丝的钢―聚乙烯粘结护套（
适用于有线广播电视网络及其它通信网络
一、金属加强件骨架式全填充光缆

○ 适用范围：适用于有线广播电视网络及其它通信网络
○ 型号、结构，主要规范： Type Structure Specification
金属加强全填充骨架式管道、架空、直埋光缆，松套光纤放入骨架槽内，槽中填

充油膏，外包阻水带，纵包金属复合带，聚乙烯外护层，光缆具有良好的抗侧压

性能。

二、钢丝铠装中心束管式光缆
○ 适用范围：适用于有线广播电视网络及其它通信网络
○ 型号、结构，主要规范： Type Structure Specification
钢丝铠装中心束管式管道、架空、直埋光缆，松套光纤位于光缆中心，内填充油

膏，外用 12 根钢丝铠装，外包阻水带，纵包扎纹钢带铠装，聚乙烯外护层，光

缆具有良好的机械保护。

三、双钢丝外加强中心束管式光缆

○ 适用范围：适用于有线广播电视网络及其它通信网络

○ 型号、结构，主要规范： Type Structure Specification

双钢丝加强中心束管式架空、管道光缆，松套管中放置光纤，内填充油膏，外绕

包阻水带、纵包双

面贴塑扎纹钢带铠装，两根平行钢丝外加强，外挤高密度聚乙烯（黑色护套料）

。光缆具有良好的抗侧压力，优良的隔潮密封性能和轻型化特点。

四、金属加强件松套层绞式全填充光缆

○ 适用范围：适用于有线广播电视网络及其它通信网络
○ 型号、结构，主要规范： Type Structure Specification
松套层绞式全填充架、管道、直埋光缆，采用单根钢丝或钢绞线，其外被覆垫层

作为中心加强件，周围合理排列松套光纤或填充绳，全填充油膏，挤制铝、钢塑

综合护层。本厂采用先进工艺技术，不仅能够生产毎管单芯松套光纤，而且可以

生产性能优良的毎管多芯松套光纤。光缆具有足够的机械强度，优良的隔潮密封

性能，并且有突出的弯曲特性和轻型化特点。

多模中心束管式光缆
产品特点:
松套管外纵包阻水带和轧纹钢带、外护套采用优质黑色聚乙烯，在护套内平行对称设置两根圆钢丝。该光缆全截面阻水，结构紧密、外径小、重量轻、具有良好的机械性能，低损耗、低色散、适用于数字或模拟传输通信系统的架空、管道和直埋敷设。

产品优点：
尺寸小、重量轻、使光缆具有优越的抗弯性能，方便施工作业；
钢带铠装层增强了光缆抗侧压，防弹及防潮性能；
独特的工艺控制与优质材料的选配，使光缆具有卓越的机械性能和环境性能。

产品种类：多模62/125um或50/125um。
