ZY系列锚杆拉力计

一、锚杆拉力计用途

ZY系列锚杆拉力计（又称锚杆拉拔仪）是用于检测各种锚杆、锚索、钢筋、膨胀螺栓等锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测（试验），是各质检单位必备的检测仪器。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。

现有产品：数显式锚杆拉力计和指针式锚杆拉力计。自动退锚（复位）手动退锚两种。

二、结构及特点

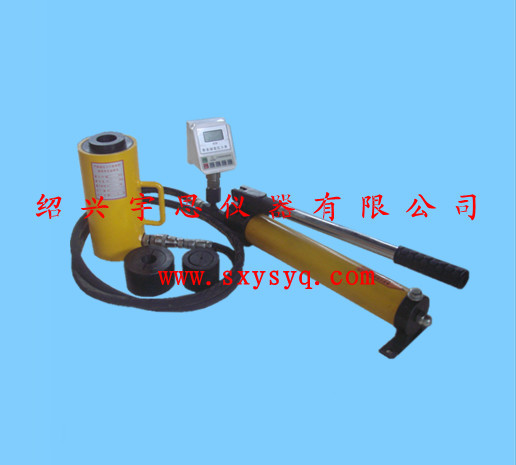

锚杆拉力计分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。在手动泵体内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均匀。被测螺杆所受之拉力可先在压力表上直读出指示数（MPA），并在换算表中查出相应的承受拉力（吨）。如使用的是数显峰值表直读显示即可，使用数显峰值表详读使用说明书。

三、油泵的性能与规格

四、装箱单

1、液压缸1个

2、手动泵（带包装铁箱）或木箱1台

3、产品合格证1份

4、使用说明书   1份

5、高压油管1根（带快速拉头）

6、数显（或指针）压力表1只

用于玻璃幕墙检测的是ZY-100锚杆拉力计，技术参数如上面所示。

六、选配件技术规格

锚   具		为钢筋类产品试验配件	全套锚具及规格： Φ6、Φ8、Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ32、Φ36、Φ40
拉杆、 转换接头		为膨胀螺栓、锚栓等带螺纹类产品试验配件	全套转换接头规格： M6、M8、M10、M12、M14、M16、M18、M20、M22、M24
