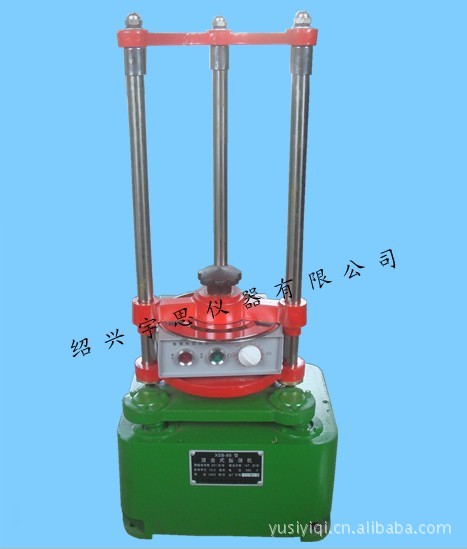

XSB-88型顶击式震筛机

一、振筛机用途

XSB-88型Φ200震筛机适用于地质、冶金、化工、煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析。

二、振筛机主要结构

本机结构主要有机座、上盖、回转结构、震击机构，夹紧机构与套筛组成，具有体积小，重量轻，外型美观，装配自动停止车装置，结构先进，性能良好，转幅度大，震击力强，筛选效果好同，使用装夹套筛方便灵活等优点。

三、技术参数

1、筛具最大直径----- 200mm

2、筛层叠高---------- 400mm

3、回转半径---------- 12.5mm

4、筛摇动次数-------- 221次/分

5、震击次数----------- 147次/分

6、上下震幅行程------- 5mm

7、定时范围---------- 0-60分钟

8、电动功率   --------- 0.37KW

9、电压------------- 380V

10、转速------- ------ 2800转/分

11、重量-------------- 75Kg

四、振筛机工作原理

本机有电动机通过传动轴，蜗轮付带动舞动架上的主偏心轴旋转，从而又带动其他两个付偏心轴回转，促使整个筛组的摆动得到半径，也等于偏心距的平面圆周摆动。

同时在同一台电动机带动另一对蜗轮付通过凸轮、顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

五、使用说明

1、在按放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需要分析化验的物料倒入最上层的筛内，盖好筛盖，然后按放在震筛机座内。

3、逆时针旋转夹筛盘上的提手柄，将整个夹筛盘向下滑在套筛上，然后再顺时针旋转夹筛盘上的提手柄，其内的顶杆轴夹紧支承套，把整套分样筛固紧。

4、把震筛机上的定时器旋扭拔到筛分所需时间，打开电源开关，震筛机就会开始筛转式的工作。

5、初次工作时无上下震击，因电机倒转，请将电源线头调换一下。

6、工作结束后关闭电源。
