1.负压过滤机组成

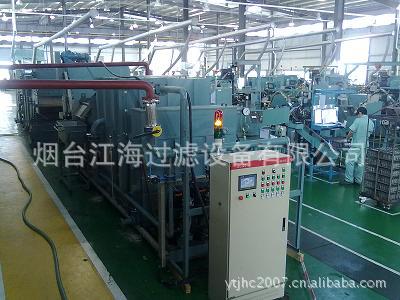

JHZG系列集中过滤系统说明：
1. 负压过滤机组成
　　由烟台江海过滤设备有限公司JHFY系列真空负压纸带过滤机由脏液箱、筛孔板、负压室、净液箱、过滤泵、供液泵、刮板排污机构、滤纸刮渣机构、除油机、增氧机构、废纸收卷机构和PLC控制系统组成。
2. 工作原理

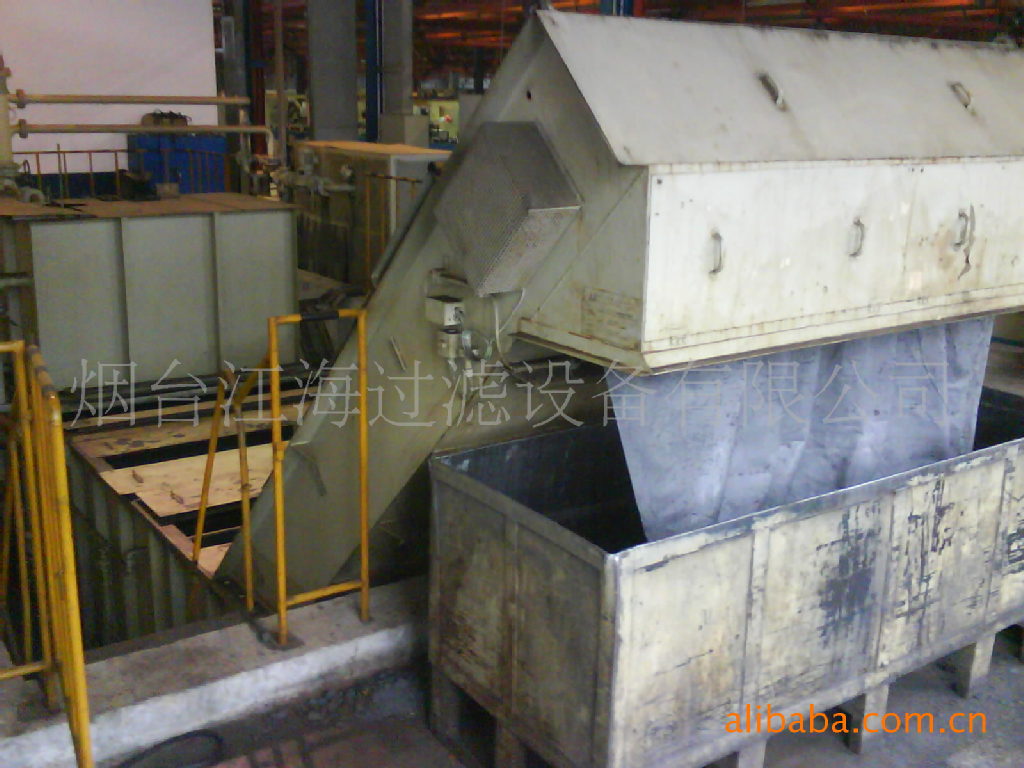

    精过滤机真空室上方设有不锈钢栅板，栅板上面铺设无纺布，冷却液经过无纺布时，冷却液中的切屑被无纺布截留，形成滤饼，当滤饼越来越厚时，真空度也越来越高，当真空度达到设定值时，自动开启气动蝶阀，净液箱内的净液充入真空室，消除真空室负压，无纺布紧贴栅板的压力也随之消除，这时自动启动刮板链驱动电机，将无纺布移动一定长度，废无纺布及带出的切屑送入集屑箱，同时将新无纺布铺设到栅板上，这时刮板链驱动电机停，气动蝶阀关闭，精过滤机恢复正常过滤，这样精过滤机就完成了一个循环，如此周而复始，连续向机床供给洁净的冷却液，过滤精度可以达到10～20μm。

3. 系统控制
　　JHC产品系列系统的整个处理过程包括液位控制、走纸控制、刮板排污控制、过滤泵和供液泵开停控制、补水控制、手/自动控制、指示灯的工况指示以及故障报警控制，全部由可编程控制器控制自动进行。

　　真空负压纸带过滤机由脏液箱、筛孔板、负压室、净液箱、过滤泵、供液泵、刮板排污机构、滤纸刮渣机构、除油机、增氧机构、废纸收卷机构和PLC控制系统组成。

2.系统控制
　　系统的整个处理过程包括液位控制、走纸控制、刮板排污控制、过滤泵和供液泵开停控制、补水控制、手/自动控制、指示灯的工况指示以及故障报警控制，全部由可编程控制器控制自动进行。
