| 一. 本产品特点 |
① 控制回路与负载回路之间光电隔离。
② 可控硅输出,零电流关断,电压过零开启。
③ 使用时需配适当散热器，必要时加强迫风冷。
④ 控制信号与TTL逻辑兼容；可选配安全防护罩。
⑤ 阻燃工程塑料外壳，金属底板
⑥ 三相启动特性一致。
⑦ 用途广范,可用于阻性感性负载:如白炽灯,调温,工业电炉,烘箱,电机,电气开关柜,自动化控制等设备 |
| 二.三相固态继电器产品概述 |
交流固态继电器是一种无触点通断电子开关,其中两个端子为输入控制端,另外两端为输出受控端,三相为六端，三进三出，中间采用光电隔离,作为输入输出之间采用光电耦合。在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。
由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、开关速度快、无噪音、寿命长、体积小、无火花、耐蚀防爆抗振等特点。对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域，目前已广泛应用于计算机外围接口设备、电炉加热恒温设备；数控机械、遥控系统、工业自动化装置；信号灯、交通灯、照明舞台灯光控制设备；仪器仪表、医疗器械、复印机、彩扩机、橡塑机械、自动洗衣机；另外在化工、煤矿等需防爆、防湿、防腐蚀场合中都有大量使用，已成为继电器家庭（EMR）的理想更新换代产品。 |
| 三. 以下是三相固态继电器参数: |

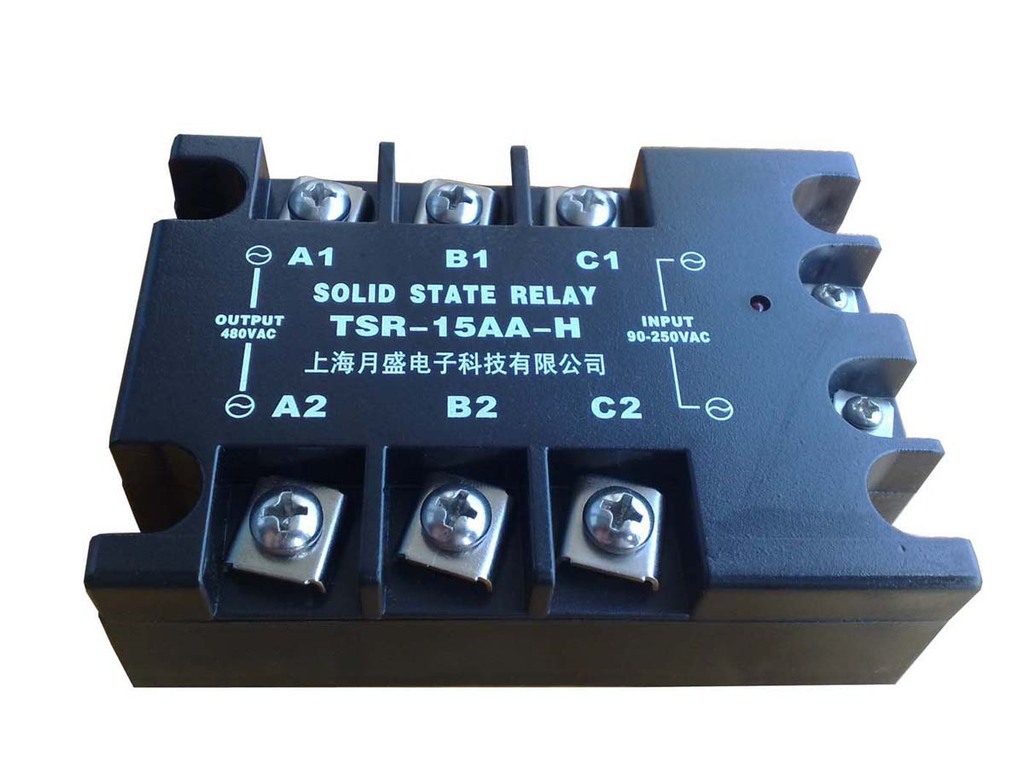

| 型 号 | TSR-10AA-H TSR-15AA-H TSR-25AA-H TSR-40AA-H | 输
入
参
数 | 控制方式 | 150-250VAC(交流) | | 输入电流 | 大于10mA | | 工作指示 | LED | | 通断时间 | ≤10mS(毫秒) | 可靠关断电压 | 小于0.8VDC | 输
出
参
数 | 输出电压 | 交流24-380VAC | 额定工作电流 | 10A.15A.25A.40A | | 通态压降 | ≤1.5V | 最小导通电流 | 50mA | 断态漏电流 | 小于10mA | 性
能
参
数 | 介质耐压 | 2500VAC，1分钟 | | 绝缘电压 | ≥2500V | | 绝缘电阻 | ≥100MΩ | | 工作温度 | —35～75 ℃ | | 电源频率 | 50/60HZ | | 散热条件 | ≥10A配散热器,≥25A再加风扇强冷,选用YS-S系列散热器 | | 负载电流安全系数 | 阻性负载取2倍以上,感性负载取3倍以上 | | 外形尺寸 | 105.0L×74.0W×33.0H | | 重量 | 290g |
四.三相固态继电器安装接线图:(单位:mm)
温度曲线图:
五. 固态继电器产品选用注意事项:
● 选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时,可按2倍以上负载电流选取。感性或容性负载时,可按3倍以上负载电流选取）。
● 根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
● 感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：240V档时选430-470V，440V档时选680-750V， 660V档时选1100-1200V。
● 安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面均匀涂上一层导热硅脂，最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
● 当固态继电器首次工作停机后，应趁其尚有余温再紧固一下固定螺钉，以使固态继电器底板和散热器表面能够紧密接触，达到最佳散热效果。
● 不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分!!
● 注意负载端不要用万用表来叛断产品的好坏! |
