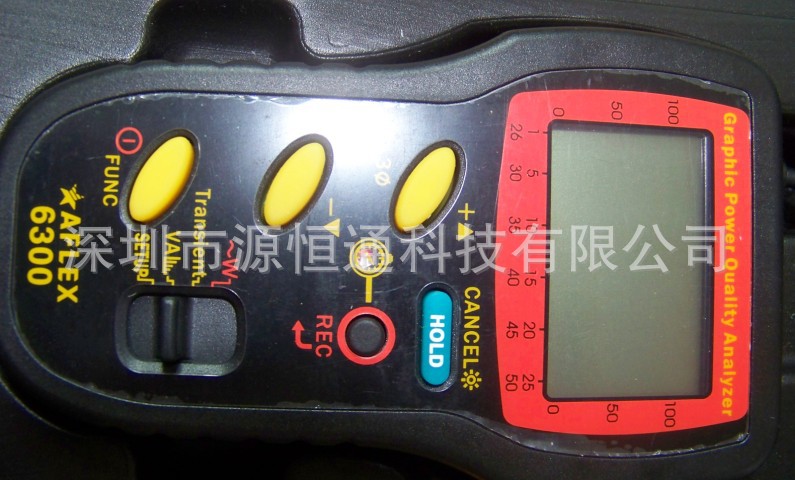

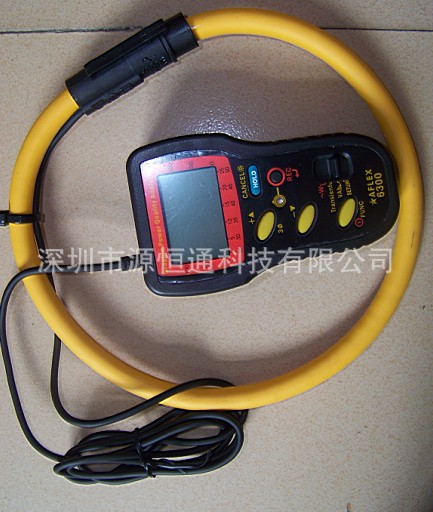

AFLEX6300台湾宝华AFLEX-6300绘图式电力及谐波分析仪AFLEX 6300
|
 |  | - 同时显示电压与电流波形，以了解两者关系
- 显示系统需求(需求MD用W,KW,MW表示，使用者可设定评估时间
- 电流电压谐波分析可高达50次，可任意选择纪录谐波次
- 一个画面可显示25个谐波
- 高速取样速度(每周期512点)来确实显示波形，可选择纪录谐波每周期32,64,128,256点，作为电脑资料分析
- 谐波总量百分比(%THD-F)分析
- 图示显示各种电力系统相位图，以了解各相间的电压电流关系
- 可设定PT比(1~3000)
- 频率测量
| - 可侦测电压瞬间不稳，记下128个发生点(时间+几个周期+故障情形)。使用者可设定上下限百分比(%)，并在电表上显示
- 可记录50000笔资料，使用者可设定定时记录的时间(1~6000秒)
- 可即时输出波形、电力系统参数或50个谐波等资料
- 带有背光的大型矩阵LCD显示
- 光学式RS-232C介面
- 可设定起始纪录时间及停止记录时间，纪录瞬间才有耗电池，不纪录进入休眠，延长电池寿命
- 内建时钟及万年历，配合记录使用
|
 | | 交流瓦特 AC Watt (45~65 Hz, PF 0.5 to 1, CT=1) |
范围 | 解析度 | 读值准确度 | 100.0 - 999.9 W | 0.1 W | 2% of range | 1.000 - 9.999 KW | 0.001 KW | 2% of range | 10.00 - 99.99 KW | 0.01 KW | 2% of range | 100.0 - 999.9 KW | 0.1 KW | 2% of range | 1000 - 9999 KW | 1 KW | 2% of range |
| 交流电流 AC Current(45~65 Hz , True RMS) |
范围 | 范围 | 解析度 | 读值准确度 | 30 - 300A | 0.00 - 300A | 0.1 A | 1% of range | 300 - 999.9A | 100.0-999.9A | 0.1 A | 1% of range | 1000 - 3000A | 1000 - 3000A | 1 A | 1% of range |
| 交流电流谐波分析(百分比%及大小，1到50次谐波) |
范围 | 解析度 | 讀值準確度 | 解析度 | 读值准确度 | 10.0 - 300 A | 0.1% | ±1.0% | 0.1 A | ±1.0% of range | 1000 - 3000 A | 0.1% | ±1.0% | 1 A | ±1.0% of range |
| 范围 | 解析度 | 读值准确度 | 0.00 - 1.00 | 0.001 | 0.04 |
| 交流电压谐波分析(百分比%及大小，1到50次谐波) |
范围 | 解析度 | 讀值準確度 | 解析度 | 读值准确度 | 50 - 600 V | 0.1% | ± 0.5% | 0.1V | ±0.5%±0.5V |
| 范围 | 解析度 | 基本准确度 | 0.0 - 999.9% | 0.1% | 2% |
| 范围 | 解析度 | 读值准确度 | -180°to 180°(0°to 360°) | 0.1 | ±1 °±2 didits |
| 交流电压AC Voltage(45~65 Hz, True RMS) |
范围 | 解析度 | 基本准确度 | 3 V - 600 V | 0.1 V | ±0.5% ±5 |

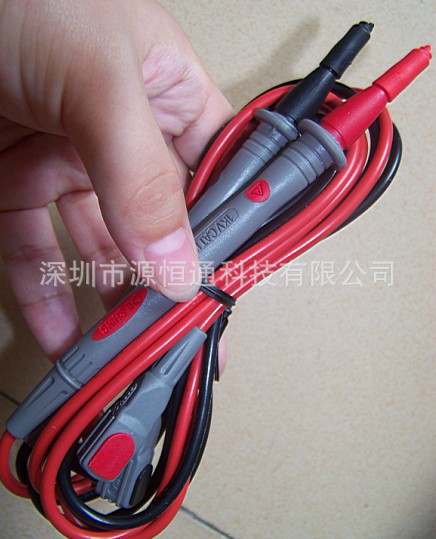

| 直径 | 约 170 mm | 电池规格 | 2个 1.5 V SUM-3 | 显示 | 128*64 点矩阵 | 耗电量 | 约 10 mA | 自动关机 | 30分钟 | LCD 显示更新速度 | 约每秒2次 | 每周期取样速度 | 512次(电压电流)，256次(瓦特) | 操作温度 | -10 ℃ to 50 ℃ | 操作湿度 | <85% RH | 储存温度 | -20 ℃ to 60 ℃ | 储存湿度 | <75% RH | 尺寸 | 130 mm (L) * 80 mm (W) * 43 mm (H)，5.1"(L) * 3.1"(W) * 1.7"(H) | 附件 | 测试棒 *1 、说明书 *1 、电池 1.5V*2 | 重量 | 450g |
|
|
