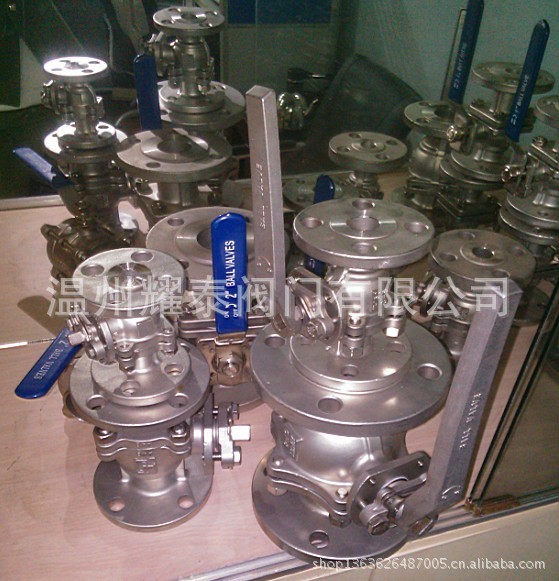

美标球阀不锈钢美标球阀美标铸钢球阀
美标球阀系：Q41 F/ W/ Y;
材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。
规格：DN15-DN800
标准：国标，日标，美标
压力：1.6Mpa~32Mpa（150LB~600LB） 5K~63K
连接：法兰
品牌：耀泰阀门
工作温度：-160~450
类型：直通式
介质：水，油品，蒸汽，硝酸类等
外型：重型/中型
美标球阀Q41F法兰式美标球阀API美标球阀
型号：Q41F-150LB Q41F-300LB Q41F-600LB
Q41F-150LB-600LB美标球阀先进的阀座，聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。 公称通径：DN 15-600 1/2"～24" ■技术规范： |
球阀类型 | Design and Manufacture | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 | 对分式法兰球阀 | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API1598 | 固定式法兰球阀 | API 6D | API16D |
|
■性能规范： |
公称压力PN(Lb) | 强度试验 | 水密封试验
| 气密封试验
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | 150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 | 300 | 7.8 | 1125 | 5.6 | 815 | 600 | 15.3 | 2225 | 11.2 | 1630 |
|
■主要零件材料： |
阀体 | WCB | CF8 | CF8M | CF3 | CF3M | 球 | 2Cr13 | 304 | 316 | 304L | 316L | 阀杆 | 2Cr13 | 304 | 316 | 304L | 316L | 阀座 | 聚四氟乙烯 不锈钢/聚四氟乙烯 对位聚苯 | 垫片 | 聚四氟乙烯 不锈钢/柔性石墨 齿型垫片 | 阀杆座 | 聚四氟乙烯 不锈钢/柔性石墨 | 填料 | 聚四氟乙烯 增强柔性石墨 | 填料压盖 | WCB | 304 | 316 | 304L | 316L | 温度 | ≤150 | 介质 | 水油品蒸汽醋酸类硝酸类 |
|
