工作原理及适用范围

    多层粉料振动筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。

DZSF型直线振动筛适用于0.74-10mm，含水小于7％，无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

    ZKS型矿用振动筛适用于冶金、矿山、煤炭、建材等行业物料的筛分，入料颗粒尺寸一般小于150mm

结构及特点

1.筛体支架 2.振动电机 3.电机支座 4.弹簧 5.进料口6. 筛体 7. 起吊环 8.设备铭牌 9.筛体上盖 10.出料口

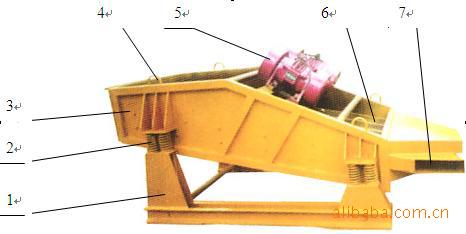

1.下座架   2.支承弹簧   3.筛体   4.起重吊环   5.振动电机   6.筛网   7.出料口

KZS型矿用振动筛外形结构图(本图为座式，可改为吊挂式)

结构特点：

筛体结构  筛体各部分均采用轧制钢板及型材焊接而成（部分组体间为螺栓连接）整体刚度好，牢固可靠。

筛框  DZSF型为优质木材，轻巧耐用，也可采用勾板式；ZKS型为勾板式或压板式，牢固可靠。

筛网  均为金属丝编织方孔筛网或钢板网、焊接网、条型网，也可按用户要求采用其它类型筛网。

筛体（振动部分）  由弹簧支承于下座架上，减振效果明显。

图示为座式，可根据用户需要改为吊挂式。

本筛机与摇板筛、电磁振动筛、旋振筛相比，有如下特点：

筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。

一、 部分规格型号

注：筛面长、筛面宽、层数、倾斜角、各层出口方向、出口大小、进口方向、进口大小、材质等，我厂均可以根据用户的要求设计制造。

一、 安装及调试

1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。

2、将弹簧套在上、下座圈上（安放筛体），弹簧应完全进入弹簧座圈，保证垂直，不得扭歪。

3、筛机的振动部分不得与机外其它物体有任何硬性连接或接触。

4、接通电源，按下启动按钮（本机可直接启动），使振动电机同步反方向旋转。

5、激振力的调整：振动电机的两端偏心块为可调试，调整两偏心体的夹角可改变其激振务的大小，筛机出厂前激振务已调到最佳状态，可直接进入使用，无需再作调整。

必要时，可按以下方法调整：打开电机两端防护罩，松开偏心块的紧定螺栓，将两端的可调偏心块作同方向转动，使其上的数值对位轴头上的刻线，此时即为所需激振力。调整完毕，将紧定螺栓旋紧。

6、此类筛机开、停机通过其振区时会产生较大幅度的振动，为改善这一状况，可配接电气制动装置。
