| | 概述 | 水位表系锅炉安全运行的重要仪表.

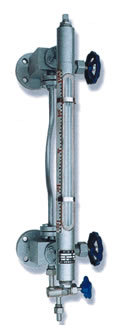

我司生产的B43H型石英玻璃管式水位表适用于Dg20,Pg100,64Kg/Fcm,最高工作温度T≤450℃之锅炉. | | 产品结构 | 管式水位表由上阀（汽阀）、下阀（水阀）、表体、排污阀、平衡管等组成。
上阀和下阀是一快速组合阀，除手动快速全开与全闭外，由于阀体内部各有保险阀座与保险珠一枚，当石英管突然爆破时，保险钢珠在高压汽水的冲击下高速顶向保险座，自动关闭表体的上下通道，直至手动关闭快速阀（上阀下阀）为止，保险珠的复位系通过平衡管取得压力平衡，靠保险珠自重而取得，因此不会出现假水位等不良现象。 | | 主要技术数据 | 1、公称压力 :1.6～6.4MPa
2、公称通径 :20～25(mm)
3、公称长度 :440～600(mm)
4、介质温度 :≤450℃
5、主要材质 :Q235-A碳钢 |
|
