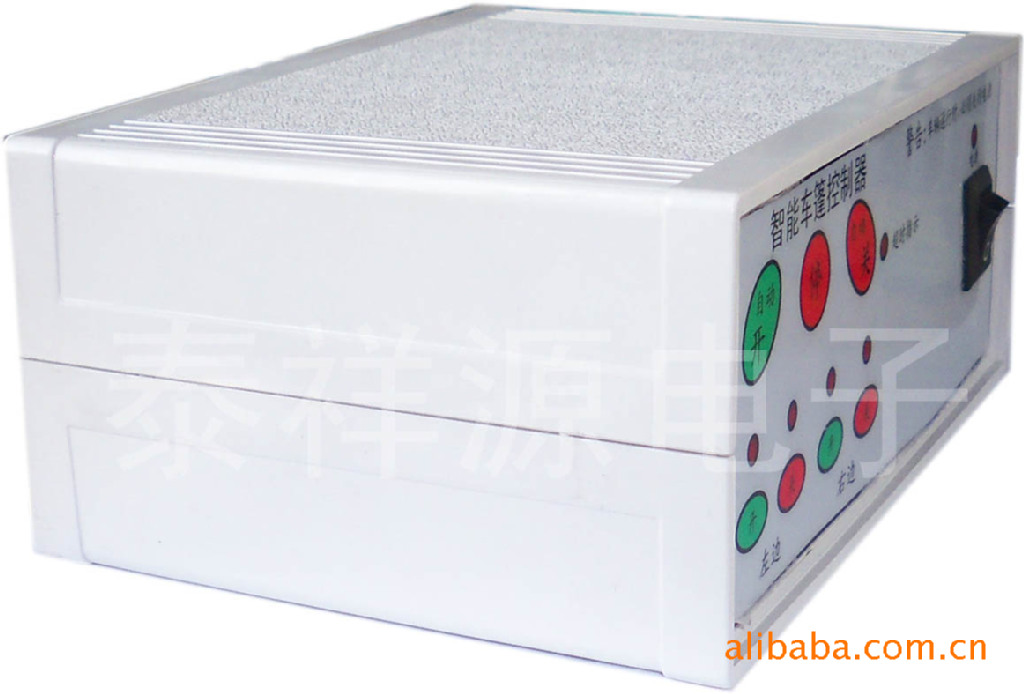

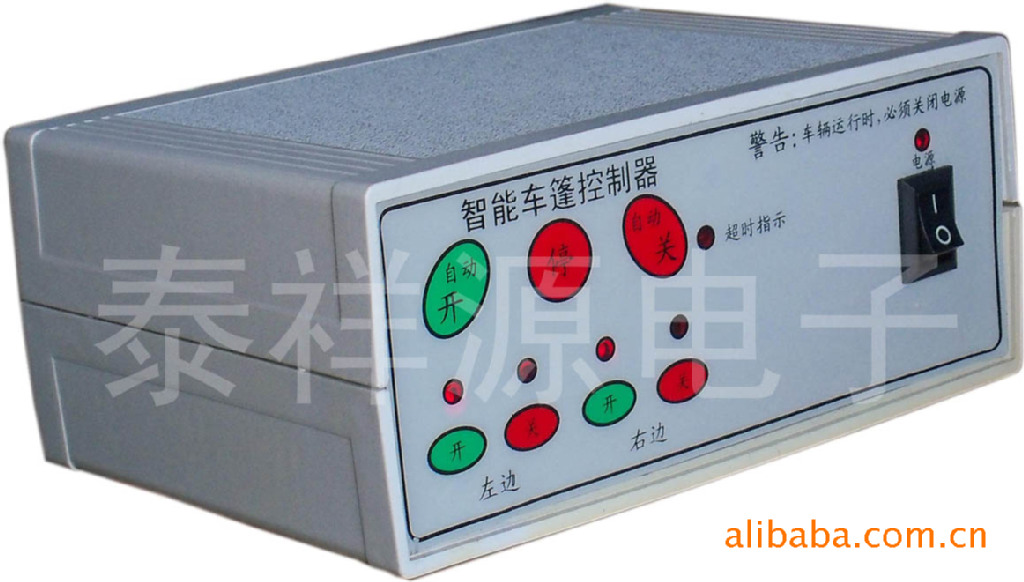

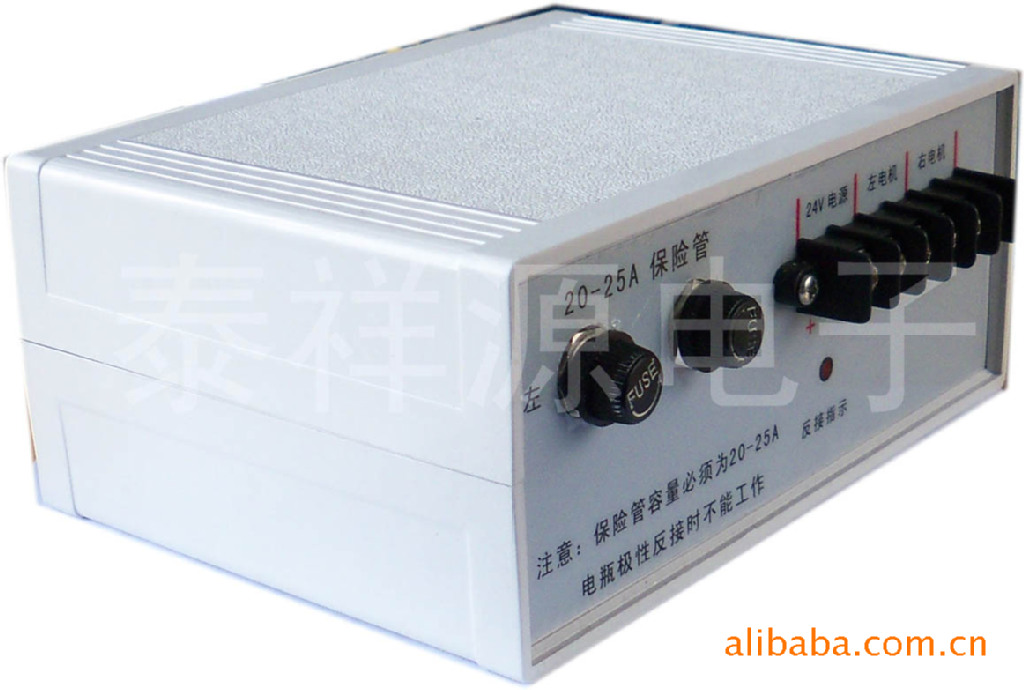

订货号：CP-08 工程车挡尘棚控制器
尺寸：68mm*118mm*160mm

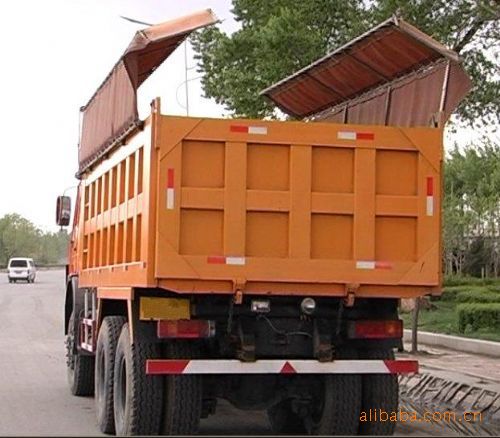

说明：用于工地工程车后车厢挡尘篷自动开关控制。
ZQ01桑拿浴智能控制器
安装使用说明书
概述：
ZQ01桑拿浴智能控制器是我公司新开发的一款洗浴设备温度控制器。除具备普通桑拿表的功能外，新增加了水位检测端子以防止蒸汽发生器缺水干烧的功能。它的突出特点：●远程测温准确,百米传输几乎无误差。●体积小，操作简单，安装方便。●传感器无正负极之分，适合于远程控制操作。●传感器断线自动声光报警，数码管显示“F1”，并有提示音提示，且自动切断被控设备的电源。●水箱缺水或水位传感器断线时，数码管显示“F2”，缺水指示灯亮，并有提示音提示，且自动切断被控设备的电源。●控温采用上下限控制，完全避免了温度临界点接触器的误动作。有效的保护了被控设备。●超高温（99℃）数码管显示“FF”，并有提示音提示，且自动切断被控设备的电源。●温度数据设置完后自动存储，断电数据也不会丢失，操作非常简单。
ZQ01桑拿浴智能控制器适用于桑拿浴，蒸气浴，火龙浴，水箱温度控制，浴池换热器加热控制。
警告用户：
●本说明书记载了ZQ01桑拿浴智能控制器的安装方法及使用的注意事项。在使用仪表前，敬请详细阅读本说明书，以便正确安装使用，充分发挥其功能，并确保安全。
●如使用本说明书记载以外的环境，发生故障及事故，由客户自身承担责任。
●对说明书的内容，有疑问或发现错误、疏漏处，请与经销商或工厂联系，我们的专业人员乐于为您服务。
●阅读本说明书后，请妥善保管，有疑问时，便于及时查看。
●本说明书如有技术上变动，恕不另行通知。
购入时注意事项：
仪表出厂前均做严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意以下事项，如有异常，请通知本产品经销商或本公司相关人员。
打开包装后首先检查：
1、 运输时是否损坏或变形。
2、 是否有安装使用说明书一份
3、 是否有温度传感器一个。
接线方法：
如图所示，A进，为A相的输入，A出，为A相的继电器触点输出。仪表的电源控制线通过1A保险管接在A相上。B进，为B相线的输入，B出，为B相线的继电器输出触点。N N两个端子连在一起，为零线的进和出。C进，为C相线的输入，C出，为C相线的继电器触点输出。照明的相线通过1A的保险管接在C相上。如果在单相系统中，可以把A进与C进并联。此时照明端子上就有了相电压。
操作说明：
● A进与N端子接入220V电源时,面板上的电源指示灯和数码管马上就会点亮。如果传感器接线端子不接入传感器，此时显示F1，说明没有接温度传感器，或者传感器断线。如果接入传感器，此时发光管显示实际温度。
● 按升和降按键，马上就会进入调整状态。调到哪个温度值时，只要停下2－3秒，此时调整的数值就被CPU记忆。只要不再调整数值永远记忆，断电也不会丢失。
● 加热指示灯亮时，内部继电器触点闭合。即A出，B出，C出都会有相电压输出。当温度升至调整值时，加热指示灯灭，停止加热。当温度降至低于调整值2℃时，加热指示灯亮，开始再次加热。此项设计最大的好处是保护了加热继电器触点的寿命，也保护了被控设备。
● 特别提醒：只要数码管显示“F1”，表示温度传感器未装或温度传感器断线。数码管显示“F2”，表示水箱缺水或水位传感器断线。
● 显示FF，为温度超过99℃时，此时继电器断电，停止加热。
● 照明按键按一下，照明指示灯就亮，再按一下照明指示灯就灭。
注意事项：
● ZQ01桑拿浴智能控制器需专业人员安装,不正确的安装可能会导致控制仪表无法正常工作。
● ZQ01桑拿浴智能控制器的接线需要严格按照国家用电规范连接使用。洗浴设备控制系统中必须按国家用电规范连接适合的漏电保护器。
● ZQ01桑拿浴智能控制器只提供控制设备的中间控制。提供了三组常开触点，如控制设备时只需串联接在系统中就可以了。
● ZQ01桑拿浴智能控制器按装在壁挂式配电箱或者配电盘中，配电盘必须按照国家用电规范安装，安装环境中不能放置易燃、易爆等物品及杂物。须安装在干燥的环境中，绝对不会发生水淹现象。
● 配电盘的接线必须有专业电工操作，安装时认真阅读使用说明书。
● ZQ01桑拿浴智能控制器可以多块表集中装在同一配电箱内。
● ZQ01桑拿浴智能控制器工作环境:温度0～40℃,相对湿度<90%
● ZQ01桑拿浴智能控制器必须按照按装图及标注接线。主电源必须配用优质铜芯电缆,接入接线端子的垫片下,旋紧螺丝,连接牢固.避免接触不良而烧坏端子。
●当洗浴设备停止使用,须将主电源切断。
●由于制造质量造成的仪表故障,在出厂一年内退回免费维修,此范围外的仪表酌收材料费。
端子接线示意图：
