概述：

WK-TL-SUN01型排水仪表是我公司新开发的一款排水智能控制仪表。本产品适合于水池，水沟排水系统使用。在您使用本产品之前，请详细阅读本说明书，它会告诉您如何正确操作与维护。

一、主要功能

1、五档水位显示；

2、数码管温度显示；

3、自动开始排水、自动停止排水；

4、手动开始排水、手动停止排水，手动排水要有人看守，防止设备损坏。

4、远程测温、测水位准确,百米传输几乎无误差；

5、开机自检，传感器未接或传感器损坏报警提示，并停止当前动作；

6、传感器无正负极之分，适合于远程控制操作。

7、掉电记忆功能。只要一次设定好数值，以后遇到意外断电数据不会丢失。

一、技术指标

1、工作电源：AC220V±10％  50Hz

2、消耗功率：≤5W

3、工作环境温度：40℃

4、使用相对湿度：≤70％

5、温度范围：0～99℃

6、测温精度：±2℃

敬告用户：

●本说明书记载了WK-TL-SUN01型排水仪表的安装方法及使用的注意事项。在使用仪表前，敬请详细阅读本说明书，以便正确安装使用，充分发挥其功能，并确保安全。

●严禁将控制线与高压线捆绑在一起或混装在同一线管内。防止高压窜入低压回路中或工频干扰影响控制效果。

●如使用本说明书记载以外的环境，发生故障及事故，由客户自身承担责任。

●对说明书的内容，有疑问或发现错误、疏漏处，请与经销商或工厂联系，我们的专业人员乐于为您服务。

●阅读本说明书后，请妥善保管，有疑问时，便于及时查看。

●本说明书如有技术上变动，恕不另行通知。

购入时注意事项：

仪表出厂前均做严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意以下事项，如有异常，请通知本产品经销商或本公司相关人员。

打开包装后首先检查：

1、              运输时是否损坏或变形。

2、              是否有安装使用说明书一份

3、              是否有温度传感器一个。

4、              安装支架是否齐全。

5、              8W直流电源变换器一个。

仪表接线：

    将按装支架固定到墙体上。

仪表接线请参照线路板上的标识或附图，水位传感器、温度传感器为蓝色端子，依照线路板标识接线。接好线插上电源数码管就显示实际温度。

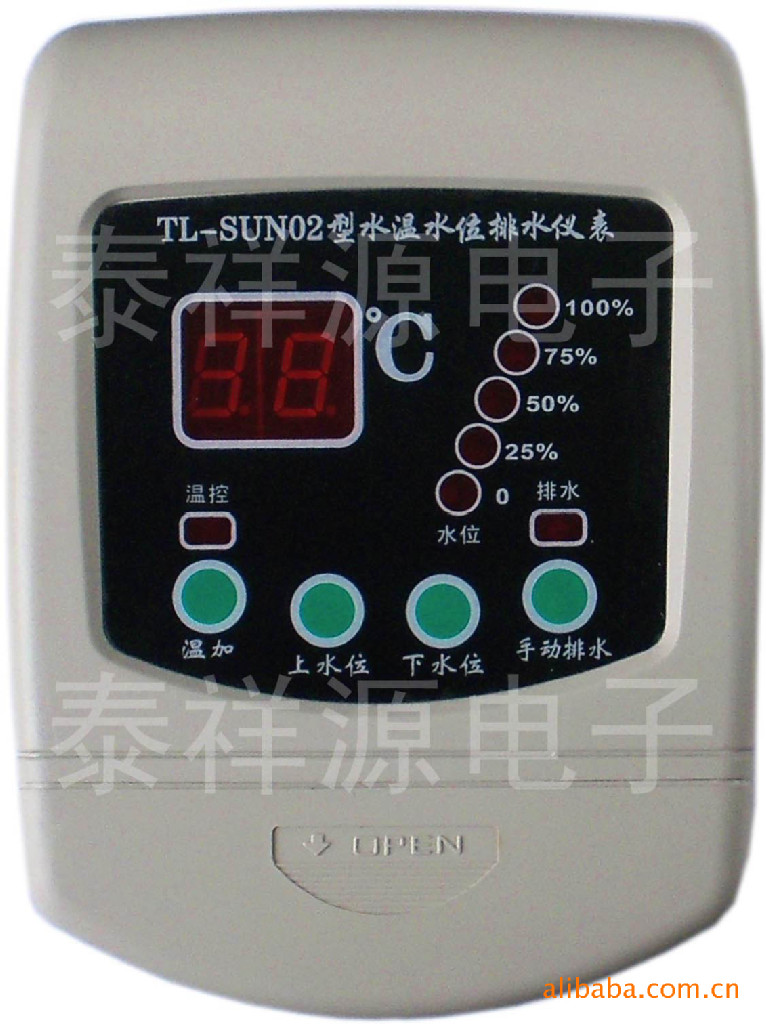

仪表的操作：

仪表操作非常简单。每一个按键都是单独控制，就自动操作。松开3秒自动将设置的信息存储，自动进入控制状态。

●     “上水位”按键按下（可以点动调整），水位指示灯会依次点亮。停在哪里就是你设置的水位点。此项设置为水位达到某点要开始排水的设置。水池的要排水的最高水位点应不低于50%。

●     “下水位”按键按下（可以点动调整），水位指示灯会依次点亮。停在哪里就是你设置的水位点。此项设置为水位达到某点要停止排水的设置。

“上水”按键，为点动操作。如果水池里的水没有升到要自动排水的水位点，此时你又想排水，只要按一下加水按键，加水指示灯立刻点亮，开始排水。

仪表具有自动故障显示功能：

★     “F1”为温度传感器断线，或者没有装上。

★     “F2”为水位传感器断线，或者没有装上。
