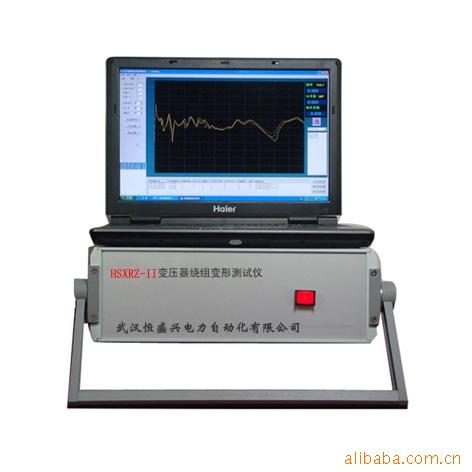

变压器绕组变形测试仪用于测试6KV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化来判断变形程度。

电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪

产品特性

◆采用频率响应分析法(FRA)进行变压器绕组变形测试，抗干扰能力强，重复性好，灵敏度高，操作简单方便，测试时间短。
◆在设置频率范围内自动扫频，频点稳定，重复性高，最高频率1MHZ。
◆高速分辨率信号采样，幅值分辨率高，测试准确。
◆频域相应曲线的线性或对数坐标显示。
◆提供多种数学分析方法，为现场诊断提供科学的参考依据。
◆配备隔离试验电源，安全可靠。
◆提供一体机或配笔记本电脑的分离系统。

◆频点范围：
  □ 0.5～10kHz,分辨率为0.02kHz
  □ 10～100kHz,分辨率为0.2kHz
  □ 100～500kHz,分辨率为1kHz
  □ 500～1000kHz,分辨率为1kHz（此高频部分根据用户要求定做）
◆幅值测量范围：80db
◆幅值测量精度：频点偏移fni≤5％fNi（频域内的平均值）
◆幅值分辨率：0.01db
◆信号输出阻抗：50欧
◆重量：20kG（含包装箱及基本配置）
◆体积：530×300×280（包括外铝合金箱）
◆测试时间：一般测量一条曲线时间为5分钟
◆输出方式：计算机文本/图形数据存储，彩色打印输出
