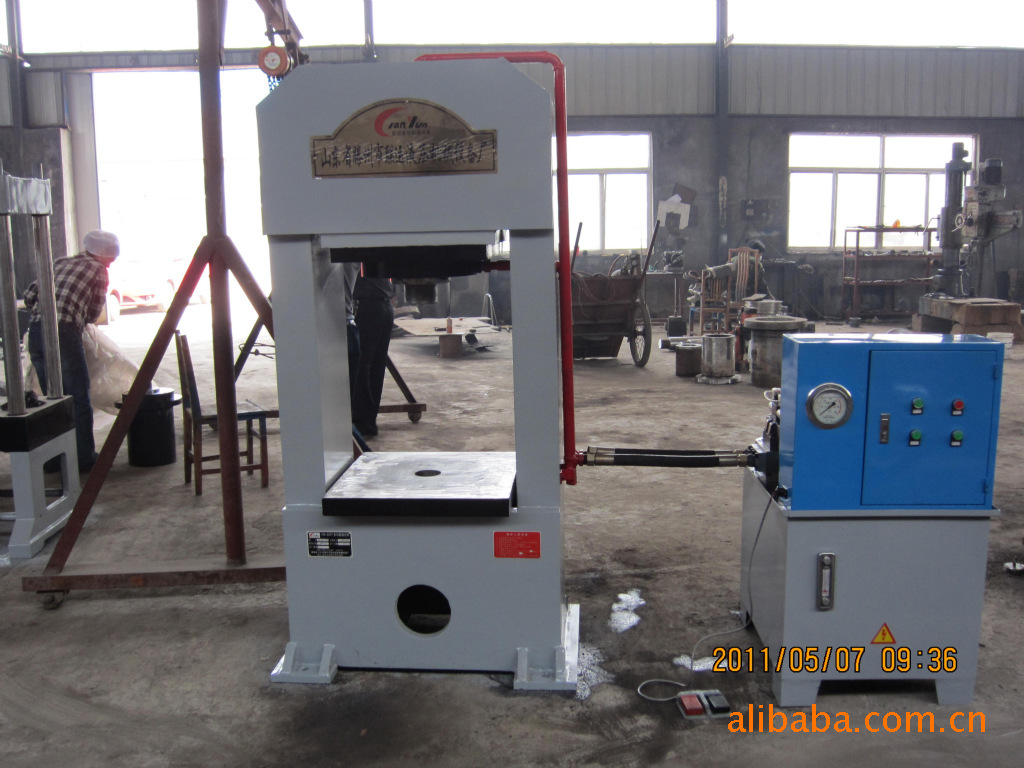

150T龙门液压机
1.工作行程 MM 400
2.开口 MM 160
3.最小开口 MM 1000
4.工作台有效尺寸 MM 600*1200
5.公称压力 1500
6.液体工作力 MPa 25
机器的结构概述
本机器为立式结构四柱液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体。
机身
机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机。工作时的作用力，动梁和主缸活塞杆连接，以立柱为导向上下移动。
动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。
动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。
液压系统动作说明
1、概述：液压系统由能量转换装置（泵、油缸）能量调节装置（阀）和能量传输装置（油箱、管路）等组成。借助电器系统的控制，驱动活动横梁运动，完成各种工艺动作循环。
2、点动：按压相应按钮得到相应之动作，手松即停。
3、半自动：转动转换开关，活动横梁即可完成快速下行 慢降加压 保压（时间继电器控制） 卸压 回程 关闭转换开关停止
