机器的用途特点

本机器适用于金属材料的压制工艺，如弯曲、翻边、挤压成形、以及校正、压装等。

本机器有独立的动力机构和电器系统，采用按钮集中控制，并设有点动、半自动工作制。本机器的工作压力、压制速度和行程范围可根据需要在规定范围内任意调节。并能完成定压成型和定程成型两种工艺方式，在半自动操作时，两种工艺方式均具有压制后保压延时及自动回程动作。

机器的结构概述

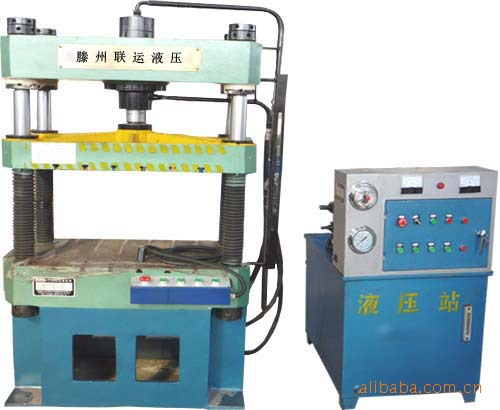

本机器为立式结构四柱液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体。

机身

机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机。工作时的作用力，动梁和主缸活塞杆连接，以立柱为导向上下移动。

动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。

机身

机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机。工作时的作用力，动梁和主缸活塞杆连接，以立柱为导向上下移动。

动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。

液压系统动作说明

1、概述：液压系统由能量转换装置（泵、油缸）能量调节装置（阀）和能量传输装置（油箱、管路）等组成。借助电器系统的控制，驱动活动横梁运动，完成各种工艺动                   2、点动：按压相应按钮得到相应之动作，手松即停。

3、半自动：转动转换开关，活动横梁即可完成快速下行 慢降加压    保压（时间继电器控制）     卸压 回程 关闭转换开关停止

四、  吊运安装和试车

1、本机器分为主机和控制泵站两大部件，单件运输，吊运时应注意重心，本机器上部较底部重一些，因此适合选用叉车来进行装卸，同时在叉车叉子和机器接触处加衬垫，在试叉确认安全可靠后，方可进行装卸安装。

本机器安装在混凝土基础上，混凝土标号、土质、防水措施和照明等均由用户根据当地具体情况决定。

2、机器的试车

试车前应检查安装是否完善，管路是否正确牢固，严格检查电器接线是否正确。安全保护如：接地，过载是否符合规定。

在电动机引线不接的情况下，先按电机“启动”按钮，再按快速下行按纽，快速上行按纽，快速回程按纽，以检查电磁铁等电器元件之动作是否正确，特别注意行程开关等联锁元件之动作情况应确保准确无误。

将电磁溢流阀调压手轮放松（左旋），启动电机，检查旋转方向是否符合要求，使油泵处于负荷运转状态，检查电动机和油泵之工作是否正常。

按压快速下行按纽检查各动作是否正常，以上工作完成后，继续上下动作数次，达到排除管路中空气的作用，并使动梁停止在上限位置。安装行程光电开关，并按要求调节上下限位开关和慢行程开关。

故障及消除方法

山东滕州联运液压机械设备厂位于“九省通，地处江苏、河南、安徽三省交界处的淮海经济区中心位置，作为南北交通要地和枢纽，京福高速公路、京沪铁路、104国道贯穿全境，交通十分便利。
公司主要生产各种型号的液压机，包括四柱三梁液压机、四柱二梁液压机、龙门式液压机、液压刹车蹄/片投铆机、传动轴平衡校验机床、液压冷铆钳等系列产品。机、单臂式液压机以及各种多功能液压冷铆
公司奉行“用户为先、质量为本”的宗旨，采用世界先进液压和电控操作系统，同时引进德国FESTO技术，广泛适用于剪切、加压、铆接、校直、弯曲拉伸、拆装、顶升、成型、起重等各种作业。我们真诚欢迎新老客户前来洽谈、惠顾......
