1.BR板式换热器简介：
板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。
框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另‘端有一支柱。压制成的波纹板片悬挂在两板之间的上导杆上，移动活动压紧板将板片组压紧，再用一组夹紧螺柱将固定压紧板和活动压紧板夹紧至一定尺寸。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等，也可根据用户的要求更改框架的型式。
传热板片是板式换热器的核心部件之一。波纹板片通过一次压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。装配时波纹与波纹相交成大量接触抗点，大大提高了板片组的刚度，因此能承受较高的压力。每块板片作为一个传热面，在密封垫的作用下，板片的两侧分别有冷热介质通过，进行换热。板片上有四个分配液体的孑L，孑L及板片四周装有密封垫片，限制介质在板片组内流动，各板片形成平行的通道，流经里面的两种介质，作最佳换热效果的方向流动，为适应多种腐蚀性较强的介质，波纹板片材料有：工业纯钛TAl，用于海水或其它腐蚀性介质；多种不锈钢，用j=淡水、饮用水、油类及其它非腐蚀性介质。
在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。当介质如从第一道密封泄露时，可从信号孑L泄出设备之外，便能及早发现问题加以解决，不会造成两种介质的混合。密封垫片可根据不同的流体和操作温度选用不同的胶种。
2.板片材质：
*不锈钢SUS304 SUS316L
净水、河川水、食物油、矿物油
*工业纯钛及钛钯合金Ti tanium and Pal ladium
海水、盐水、盐化物
*哈氏合金Hadtelloy Alloy
浓硫酸、盐酸、磷酸
*镍Nickel
高温高浓度苛性钠
3.垫片材质：
*丁腈橡胶NBR
水、海水、矿物油、盐水 一15--1IO~C
*高温橡胶BNBR -
高温矿物油、高温水 15--140~C
*三元乙丙EPDM
热水、水蒸气、酸、碱 一25--150~C
*氟橡胶 Viton／Fluorine Rubber
强酸、强碱、矿物油、润滑脂和燃油等 一5--180~C
*氯丁橡胶NEOPRENE
酸、碱、矿物油、低分子量脂烃 一35--130~C
*硅橡胶Silicon Rubber
高温和某些腐蚀性介质 一65-200℃
4.先进的板式设计理念：
*板片带有增压的新型导流区设计是在板片导流区流速较大的地方采用多路通道增加压力，使整张板片中的流速达到均等，大大提高了板片的换热效率，减少了死角，改善了板片的结垢状况。
*板片高强度挂口设计是在挂口处增加花纹设计，加强翻边周围的刚性，组装起来更加整齐美观、打开性能更好。
*板片中间部位板槽设计足把板片内部的连续波纹断开，并存板片I}l增加了半槽结构，缓和板片所承受的压力，使板片压制成形后更、卜整，小易弯曲。
*板片互锁设计是在板片的四角压制特殊的机械互锁结构，改善了板片组装过程中容易串位泄露的现象，使板片组装起来更加便捷、美观。
*板片密封垫片全部采用免粘贴搭扣形式，减少运行维护成本，便于维修。
5.板式换热器的技术优势和特点：
*传热系数高：传热板片上的特殊波纹设计，可使流体在极低的流速下产生强烈的湍流，湍流的自净效应又可防止污垢的产生，使得板式换热器的传热系数为管壳式换热器的3-5倍。
*经济性：相同换热量的前提下，与管壳式比较：投资少、运行费用低、维修费用低。
*可调整性：只需增加和减少板片即可满足工艺过程改变的需求。
*结构紧凑：在相同换热量的前提下，占用空间仅为管壳式的1／2一l／3
*易于洁洗维修
6.板式换热器设计选型：
(1)冷、热介质的物性参数，如酸碱度、氯根含量、粘度、密度、导热系数、比热等。
(2)冷、热介质的进出口温度。
(3)冷、热介质的流量或其中一种的流量。
(4)冷、热介质压力损失要求。
(5)板式换热器固有特性，如板片材料、密封胶垫材料等。

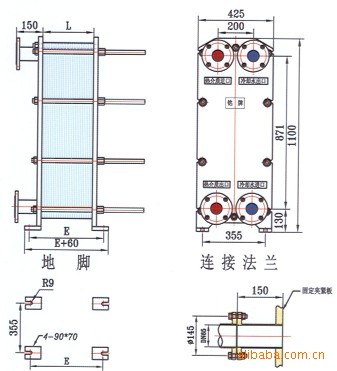

.1 、BR0.23系列板式换热器技术参数：
型号Model BR0．23
单片有效面积Active Area Per Plate 0.25m2，
板片波纹深度Nominal plate gap 3.2mm
板片厚度Thi ckne ss 0．5mm
板片角孔尺寸Port dim 67mm
最大流量Max flow rate 90M3／H
接管口径Connection diameter DN65
工作压力Working pressure 0．6MPa、1．OMPa、1．6MPa
型 号 | 换热面积 area(m2) | 板片数 number of plates | I | F | 重 量 Fweight(Kg) | 流 量 Flow rate(m3／H) |
| BR0.23-A | 7 | 28 | 104 | 224 | 277 | 18 |
| BR0.23-C | 35 | 140 | 518 | 638 | 443 | 90 |
◆A为最小组装面积，C为最人组装面积。
◆压紧尺寸L(mm)：L=(3.7±0．2) x 板片数
◆水流量是按单流程、板问流速为0．4m／s时计算的
◆保留数据更改的权利，以上数据仅供参考，具体以实物为准
板式换热器简介：
板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。
框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另‘端有一支柱。压制成的波纹板片悬挂在两板之间的上导杆上，移动活动压紧板将板片组压紧，再用一组夹紧螺柱将固定压紧板和活动压紧板夹紧至一定尺寸。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等，也可根据用户的要求更改框架的型式。
传热板片是板式换热器的核心部件之一。波纹板片通过一次压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。装配时波纹与波纹相交成大量接触抗点，大大提高了板片组的刚度，因此能承受较高的压力。每块板片作为一个传热面，在密封垫的作用下，板片的两侧分别有冷热介质通过，进行换热。板片上有四个分配液体的孑L，孑L及板片四周装有密封垫片，限制介质在板片组内流动，各板片形成平行的通道，流经里面的两种介质，作最佳换热效果的方向流动，为适应多种腐蚀性较强的介质，波纹板片材料有：工业纯钛TAl，用于海水或其它腐蚀性介质；多种不锈钢，用j=淡水、饮用水、油类及其它非腐蚀性介质。
在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。当介质如从第一道密封泄露时，可从信号孑L泄出设备之外，便能及早发现问题加以解决，不会造成两种介质的混合。密封垫片可根据不同的流体和操作温度选用不同的胶种。
2.板片材质：
*不锈钢SUS304 SUS316L
净水、河川水、食物油、矿物油
*工业纯钛及钛钯合金Ti tanium and Pal ladium
海水、盐水、盐化物
*哈氏合金Hadtelloy Alloy
浓硫酸、盐酸、磷酸
*镍Nickel
高温高浓度苛性钠
3.垫片材质：
*丁腈橡胶NBR
水、海水、矿物油、盐水 一15--1IO~C
*高温橡胶BNBR -
高温矿物油、高温水 15--140~C
*三元乙丙EPDM
热水、水蒸气、酸、碱 一25--150~C
*氟橡胶 Viton／Fluorine Rubber
强酸、强碱、矿物油、润滑脂和燃油等 一5--180~C
*氯丁橡胶NEOPRENE
酸、碱、矿物油、低分子量脂烃 一35--130~C
*硅橡胶Silicon Rubber
高温和某些腐蚀性介质 一65-200℃
4.先进的板式设计理念：
*板片带有增压的新型导流区设计是在板片导流区流速较大的地方采用多路通道增加压力，使整张板片中的流速达到均等，大大提高了板片的换热效率，减少了死角，改善了板片的结垢状况。
*板片高强度挂口设计是在挂口处增加花纹设计，加强翻边周围的刚性，组装起来更加整齐美观、打开性能更好。
*板片中间部位板槽设计足把板片内部的连续波纹断开，并存板片I}l增加了半槽结构，缓和板片所承受的压力，使板片压制成形后更、卜整，小易弯曲。
*板片互锁设计是在板片的四角压制特殊的机械互锁结构，改善了板片组装过程中容易串位泄露的现象，使板片组装起来更加便捷、美观。
*板片密封垫片全部采用免粘贴搭扣形式，减少运行维护成本，便于维修。
.板式换热器简介
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构
板式换热器主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
1.2板式换热器的特点（板式换热器与管壳式换热器的比较）
a.传热系数高 由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小 在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.
c.占地面积小 板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
e.重量轻 板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。
f. 价格低 采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%。
g. 制作方便 板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。
h. 容易清洗 框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。
i. 热损失小 板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。而管壳式换热器热损失大，需要隔热层。
j. 容量较小 是管壳式换热器的10%~20%。
k. 单位长度的压力损失大 由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。
l. 不易结垢 由于内部充分湍动，所以不易结垢，其结垢系数仅为管壳式换热器的1/3~1/10.
m. 工作压力不宜过大，介质温度不宜过高，有可能泄露 板式换热器采用密封垫密封，工作压力一般不宜超过2.5MPa，介质温度应在低于250℃以下，否则有可能泄露。
n. 易堵塞 由于板片间通道很窄，一般只有2~5mm，当换热介质含有较大颗粒或纤维物质时，容易堵塞板间通道。
1.4板式换热器的应用场合
a. 制冷：用作冷凝器和蒸发器。
b. 暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。
c. 化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。
d. 冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。
e. 机械工业：各种淬火液冷却，减速器润滑油冷却等。
f. 电力工业：高压变压器油冷却，发电机轴承油冷却等。
g. 造纸工业：漂白工艺热回收，加热洗浆液等。
h. 纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。
i. 食品工业：果汁灭菌冷却，动植物油加热冷却等。
j. 油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。
k. 集中供热：热电厂废热区域供暖，加热洗澡用水。
l. 其他：石油、医药、船舶、海水淡化、地热利用。
1.5板式换热器选型时应注意的问题
1.5.1 板型选择
板片型式或波纹式应根据换热场合的实际需要而定。对流量大允许压降小的情况，应选用阻力小的板型，反之选用阻力大的板型。根据流体压力和温度的情况，确定选择可拆卸式，还是钎焊式。确定板型时不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。
1.5.2 流程和流道的选择
流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。一般情况下，将若干个流道按并联或串联的费那个是连接起来，以形成冷、热介质通道的不同组合。
流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求下确定。尽量使冷、热水流道内的对流换热系数相等或接近，从而得到最佳的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进行计算。由于“U”形单流程的接管都固定在压紧板上，拆装方便。
1.5.3 压降校核
在板式换热器的设计选型使，一般对压降有一定的要求，所以应对其进行校核。如果校核压降超过允许压降，需重新进行设计选型计算，直到满足工艺要求为止
