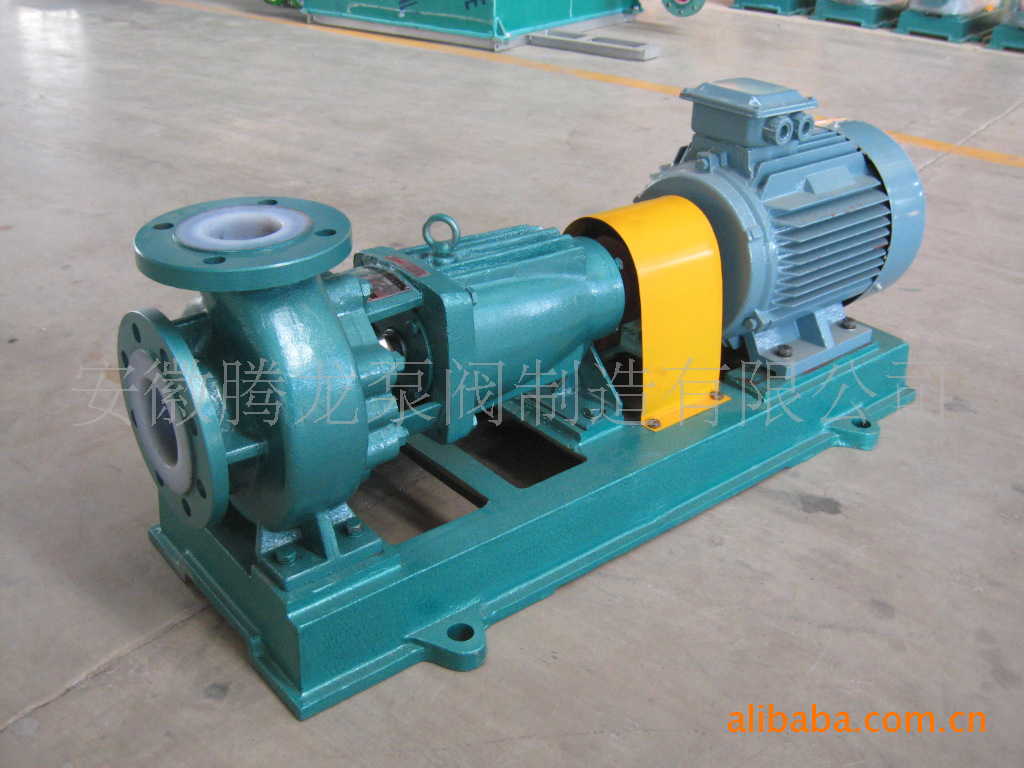

IHF型氟塑料离心泵
IHF系列氟合金离心泵按国际标准设计，过流部件全部都紧衬氟塑料，泵的承重部分为金属材料。配置外装式波纹管机械密封，对磨材质：氧化铝VS四氟、碳化硅VS四氟、硬质合金VS硬质合金，可根据工况要求配置冷却水。
郑重声明：公司可生产IHF系列的所有产品，对所有产品实行“三包”，有意者欢迎来电咨询。
结构与材料
型号意义说明
例：IHF50-32-125 IH：标准化工离心泵代号 F：泵的主要材料为氟塑料
50：代表泵的进口口径 32：代表泵的出口口径 125：表示泵的叶轮直径为125mm
性能曲线图
安装示意图：
A、高位槽正压状态
特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是IHF型离心泵最理想的安装方式。
C、低位槽不装底阀装虹吸桶状态
特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一个帮助泵自吸的虹吸桶，启动泵之前需将虹吸桶中灌满液体。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性要好，绝不能漏水漏气，虹吸桶大小的计算方法如下：V=(3～5)×3.14×R2×L， R：进口管半径 ，L：进口管总长，V：虹吸桶容积，根据计算出的容积和现有材料的尺寸，再确定虹吸桶的直径和高度。（此类安装方式建议使用FZB型自吸式离心泵）
D、低位槽装底阀状态
特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须检查泵腔内是否有满的液体，如没有，则须将泵腔内灌满液体，切不可开空车。（此类安装方式建议使用FZB型自吸式离心泵）
性能与参数:
型 号 | 转速 n=2900 r/min | 转速 n=1450 r/min | ||||||||
流 量 | 扬 程 | 电机功率 | 汽蚀余量(m) | 效 率(%) | 流 量m³/h | 扬 程 | 电机功率 | 汽蚀余量(m) | 效 率(%) | |
IHF25-20-250 | 3.2 | 80 | 3.0 | 3.0 | 47 |
|
|
|
|
|
IHF40-25-125 | 6.3 | 20 | 1.5 | 3.0 | 51 |
|
|
|
|
|
IHF40-25-160 | 6.3 | 32 | 2.2 | 3.0 | 46 |
|
|
|
|
|
IHF40-25-200 | 6.3 | 50 | 4 | 3.0 | 39 |
|
|
|
|
|
IHF40-25-250 | 6.3 | 80 | 7.5 | 3.0 | 41 |
|
|
|
|
|
IHF50-32-125 | 12.5 | 20 | 2.2 | 3.0 | 51 | 6.3 | 5 | 0.55 | 3.0 | 45 |
IHF50-32-160 | 12.5 | 32 | 4 | 3.0 | 46 | 6.3 | 8 | 0.55 | 3.0 | 40 |
IHF50-32-200 | 12.5 | 50 | 7.5 | 3.0 | 39 | 6.3 | 12.5 | 1.1 | 3.0 | 33 |
IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-50-160高温 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-40-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
IHF65-40-250 | 25 | 80 | 18.5 | 3.5 | 50 | 12.5 | 20 | 3 | 3.5 | 43 |
IHF80-65-125 | 50 | 20 | 5.5 | 4.0 | 69 | 25 | 5 | 1.1 | 4.0 | 64 |
IHF80-65-160 | 50 | 32 | 11 | 4.0 | 67 | 25 | 8 | 1.5 | 4.0 | 62 |
IHF80-50-200 | 50 | 50 | 15 | 4.0 | 63 | 25 | 12.5 | 2.2 | 4.0 | 57 |
IHF80-50-250 | 50 | 80 | 30 | 4.0 | 66 | 25 | 20 | 5.5 | 4.0 | 51 |
IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
IHF100-65-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
IHF125-80-160 | 160 | 32 | 30 | 5.0 | 70 | 80 | 8 | 5.5 | 5.0 | 74 |
IHF125-100-200 | 120 | 55 | 55 | 6.0 | 63 | 60 | 13.8 | 11 | 6.0 | 63 |
200 | 50 | 55 | 6.0 | 65 | 100 | 12.5 | 11 | 6.0 | 65 | |
220 | 45 | 55 | 6.0 | 62 | 110 | 11.3 | 11 | 6.0 | 62 | |
IHF125-100-280 | 200 | 100 | 90 | 5.0 | 73 | 100 | 25 | 15 | 5.0 | 73 |
IHF150-125-315 |
|
|
|
|
| 120 | 35 | 45 | 7.0 | 54 |
|
|
|
|
| 200 | 32 | 45 | 7.0 | 63<, /TD> | |
|
|
|
|
| 240 | 30 | 45 | 7.0 | 62 | |
IHF150-125-400 |
|
|
|
|
| 120 | 55 | 75 | 7.0 | 50 |
|
|
|
|
| 200 | 50 | 75 | 7.0 | 62 | |
|
|
|
|
| 240 | 47 | 75 | 7.0 | 62 | |
IHF200-150-250 |
|
|
|
|
| 240 | 22 | 55 | 7.5 | 50 |
|
|
|
|
| 400 | 20 | 55 | 7.5 | 63 | |
|
|
|
|
| 480 | 17 | 55 | 7.5 | 62 | |
IHF200-150-315 |
|
|
|
|
| 240 | 36 | 75 | 7.5 | 55 |
|
|
|
|
| 400 | 32 | 75 | 7.5 | 64 | |
|
|
|
|
| 480 | 29 | 75 | 7.5 | 63 | |
IHF200-150-400 |
|
|
|
|
| 240 | 55 | 110 | 7.5 | 50 |
|
|
|
|
| 400 | 50 | 110 | 7.5 | 62 | |
|
|
|
|
| 480 | 46 | 110 | 7.5 | 62 | |
